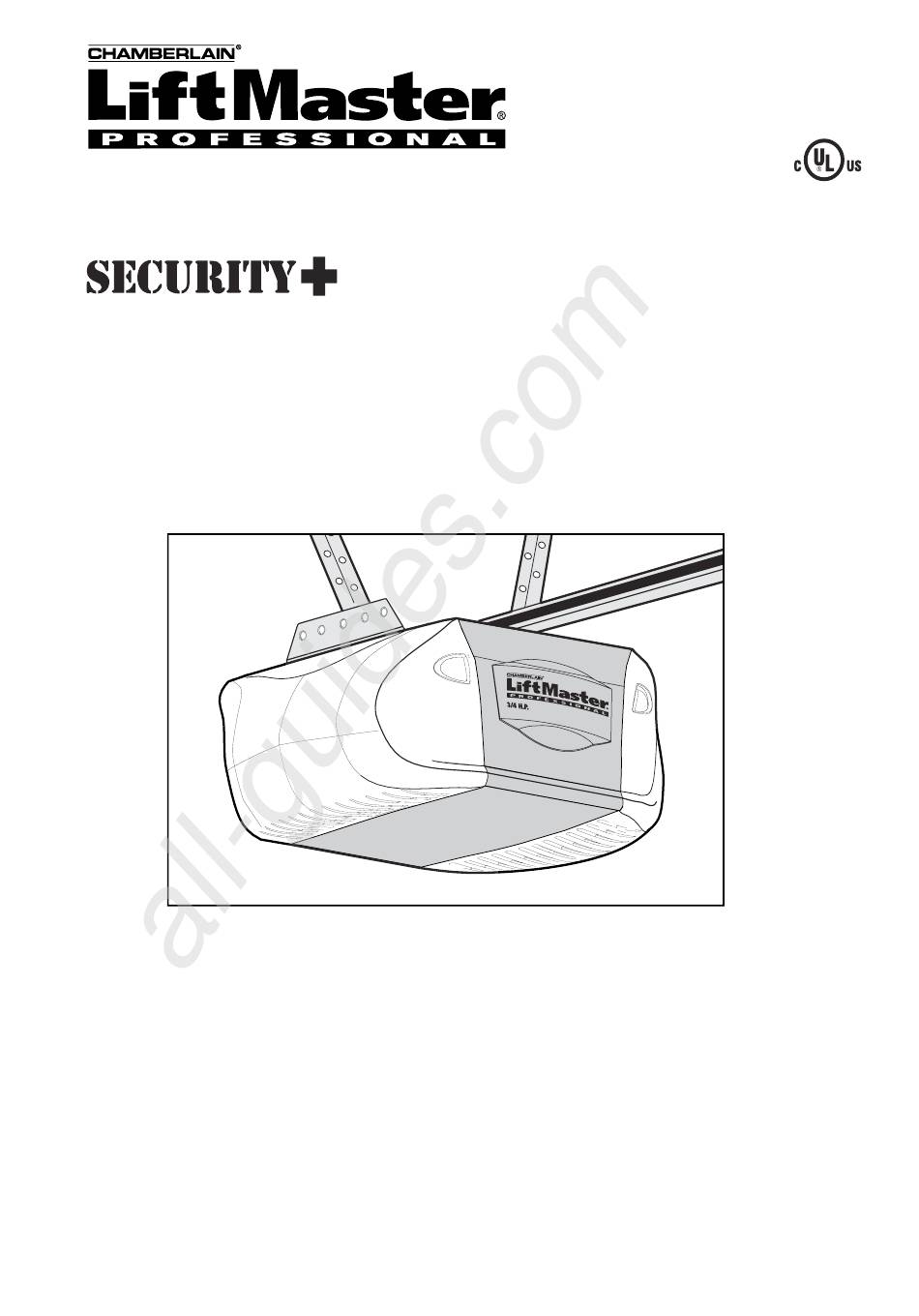

GARAGE DOOR OPENER

Model 3585C 3/4HP

For Residential Use Only

Owner's Manual

■

Please read this manual and the enclosed safety materials carefully!

■

Fasten the manual near the garage door after installation.

■

The door WILL NOT CLOSE unless the Protector System

properly aligned.

■

Periodic checks of the opener are required to ensure safe operation.

■

The model number label is located under the light lens on the left side

panel of your opener.

All manuals and user guides at all-guides.com

The Chamberlain Group, Inc.

845 Larch Avenue

Elmhurst, Illinois 60126-1196

www.liftmaster.com

is connected and

Sommaire des Matières pour Chamberlain LiftMaster PROFESSIONAL SECURITY+ 3585C

Page 1 All manuals and user guides at all-guides.com The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® GARAGE DOOR OPENER Model 3585C 3/4HP For Residential Use Only Owner’s Manual ■ Please read this manual and the enclosed safety materials carefully! ■...
Page 2 All manuals and user guides at all-guides.com TABLE OF CONTENTS Introduction Adjustment 23-25 Safety symbol and signal word review......2 Adjust the travel limits ..........23 Preparing your garage door ........3 Adjust the force ............24 Tools needed ...............3 Test the safety reversal system.........25 Planning ..............4 Test the Protector System ®...
Page 3 All manuals and user guides at all-guides.com Preparing your garage door WARNING Before you begin: To prevent possible SERIOUS INJURY or DEATH: • Disable locks. • ALWAYS call a trained door systems technician if CAUTION • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance.
Page 4 All manuals and user guides at all-guides.com Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may find it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener.
Page 5 All manuals and user guides at all-guides.com Carton Inventory Your garage door opener is packaged in two cartons purchased. If anything is missing, carefully check the which contain the motor unit and all parts illustrated packing material. Parts may be stuck in the foam. below.
Page 6 WARNING All manuals and user guides at all-guides.com CAUTION ASSEMBLY STEP 1 Attach the Rail to the Motor Unit To avoid SERIOUS damage to opener, ONLY use bolts/fasteners mounted in top of motor unit. To avoid installation difficulties, do not run the garage door opener until instructed to do so.
Page 7 All manuals and user guides at all-guides.com WARNING ASSEMBLY STEP 3 Attach the Belt Cap Retainer To avoid possible SERIOUS INJURY to fingers from moving garage door opener: CAUTION • Position the belt cap retainer over the motor unit • ALWAYS keep hand clear of sprocket while operating sprocket so the two holes in cap align with the two opener.
Page 8 All manuals and user guides at all-guides.com Unfinished INSTALLATION STEP 1 OPTIONAL Ceiling CEILING Determine the Header Bracket MOUNT Location HEADER BRACKET Header Wall WARNING WARNING Vertical Centerline of Garage Door To prevent possible SERIOUS INJURY or DEATH: • Header bracket MUST be RIGIDLY fastened to Structural CAUTION WARNING...
Page 9 All manuals and user guides at all-guides.com INSTALLATION STEP 2 Install the Header Bracket Wall Mounting Holes You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the CEILING MOUNT ONLY The nail hole is for instructions which will work best for your particular positioning only.
Page 10 All manuals and user guides at all-guides.com INSTALLATION STEP 3 Attach the Rail to the Header Bracket • Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you’ll need help.
Page 11 WARNING All manuals and user guides at all-guides.com CAUTION INSTALLATION STEP 4 Position the Opener To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door. Follow instructions which apply to your door type as illustrated.
Page 12 All manuals and user guides at all-guides.com WARNING INSTALLATION STEP 5 Hang the Opener To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural CAUTION Three representative installations are shown. Yours supports of the garage. Concrete anchors MUST be used may be different.
Page 13 WARNING WARNING All manuals and user guides at all-guides.com CAUTION WARNING INSTALLATION STEP 6 Install the Door Control To prevent possible SERIOUS INJURY or DEATH from electrocution: Locate door control within sight of the door at a • Be sure power is not connected BEFORE installing door minimum height of 5 feet (1.5 m) where small control.
Page 14 WARNING All manuals and user guides at all-guides.com INSTALLATION STEP 7 CAUTION Install the Light To prevent possible OVERHEATING of the endpanel or light socket: • Press the release tabs on both sides of lens. • DO NOT use short neck or specialty light bulbs. Gently rotate lens back and downward until the •...
Page 15 All manuals and user guides at all-guides.com WARNING WARNING INSTALLATION STEP 9 Electrical Requirements To prevent possible SERIOUS INJURY or DEATH from electrocution or fire: CAUTION WARNING To avoid installation difficulties, do not run the • Be sure power is not connected to the opener, and opener at this time.
Page 16 All manuals and user guides at all-guides.com WARNING INSTALLATION STEP 10 Install The Protector System ® • Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor. CAUTION The safety reversing sensor must be connected •...
Page 17 All manuals and user guides at all-guides.com INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Figure 1 DOOR TRACK MOUNT (RIGHT SIDE) Install and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6"...
Page 18 All manuals and user guides at all-guides.com MOUNTING AND WIRING THE SAFETY SENSORS Figure 5 • Slide a 1/4"-20x1/2" carriage bolt head into the slot Wing Nut on each sensor. Use wing nuts to fasten sensors 1/4"-20 to brackets, with lenses pointing toward each other across the door.
Page 19 WARNING All manuals and user guides at all-guides.com CAUTION INSTALLATION STEP 11 Fasten the Door Bracket Fiberglass, aluminum or lightweight steel garage doors will require reinforcement BEFORE installation of door Follow instructions which apply to your door type as bracket. Contact your door manufacturer for illustrated below or on the following page.
Page 20 All manuals and user guides at all-guides.com ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown.
Page 21 All manuals and user guides at all-guides.com INSTALLATION STEP 12 Inner Trolley Connect Door Arm to Trolley Follow instructions which apply to your door type as Outer Trolley illustrated below and on the following page. SECTIONAL DOORS ONLY Clevis Pin 5/16"x1"...
Page 22 All manuals and user guides at all-guides.com ALL ONE-PIECE DOORS Door Bracket Ring 1. Assemble the door arm, Figure 4: Fastener Nuts • Fasten the straight and curved door arm sections Lock 5/16"-18 Washers together to the longest possible length (with a 2 5/16"...
Page 23 All manuals and user guides at all-guides.com WARNING ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Without a properly installed safety reversal system, Limits persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage Limit adjustment settings regulate the points at which door.
Page 24 All manuals and user guides at all-guides.com WARNING ADJUSTMENT STEP 2 Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION Force adjustment controls are located on the back SERIOUSLY INJURED or KILLED by a closing garage panel of the motor unit.
Page 25 All manuals and user guides at all-guides.com WARNING ADJUSTMENT STEP 3 Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be CAUTION SERIOUSLY INJURED or KILLED by a closing garage TEST door. •...
Page 26 WARNING All manuals and user guides at all-guides.com OPERATION IMPORTANT SAFETY INSTRUCTIONS WARNING To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND 9. If one control (force or travel limits) is adjusted, the INSTRUCTIONS.
Page 27 All manuals and user guides at all-guides.com Using the Wall-Mounted Additional feature when used with the 3-button hand-held remote Door Control To control the opener lights: THE MOTION DETECTING DOOR In addition to operating the door, you may CONTROL program the remote to operate the lights. Push Press the push bar to open or 1.
Page 28 All manuals and user guides at all-guides.com THE REMOTE CONTROL BATTERY CARE OF YOUR OPENER WARNING LIMIT AND FORCE ADJUSTMENTS: Weather conditions may To prevent possible SERIOUS INJURY or DEATH: FORCE CONTROLS cause some minor changes • NEVER allow small children near batteries. in door operation requiring CAUTION •...
Page 29 All manuals and user guides at all-guides.com HAVING A PROBLEM? 1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor must be connected and aligned correctly before Bell Wire the garage door opener will move in the down direction.
Page 30 All manuals and user guides at all-guides.com Bell Wire Diagnostics Located On Installed Motor Unit Safety Sensor "Learn" Button Your garage door opener is programmed with LED or Diagnostic self-diagnostic capabilities. The “Learn” button/diagnostic Safety Sensor LED will flash a number of times then pause signifying it has found a potential issue.
Page 31 All manuals and user guides at all-guides.com PROGRAMMING NOTICE: If this Security ✚ ® garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented.
Page 32 All manuals and user guides at all-guides.com To Add, Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON USING THE MOTION DETECTING DOOR CONTROL 1.
Page 33 All manuals and user guides at all-guides.com REPAIR PARTS Rail Assembly Parts PART DESCRIPTION 4A1008 Master link kit 41B5424 Belt pulley bracket 41B3869-1 Complete trolley assembly 109B33 Trolley clip 2777BD One-piece T-rail 41A5434-11 Full belt assembly 41B4103 Tensioner assembly 83A11-2 Rail grease Installation Parts KEY PART...
Page 34 All manuals and user guides at all-guides.com Motor Unit Assembly Parts (Down) LIMIT SWITCH ASSY. Brown Contact Wire Grey Wire Drive Gear Center Limit (Up) Yellow Contact Contact Wire PART PART DESCRIPTION DESCRIPTION 41A4371 Belt Cap 41A5633-6 Cover 41A4885-5 Gear and sprocket assembly 41A2818 Limit switch drive &...
Page 35 All manuals and user guides at all-guides.com ACCESSORIES 1702LMC Outside Quick Release: 395LMC Remote Light Control: Required for a garage with NO Enables homeowner to turn on a lamp, access door. Enables homeowner to television or other appliance from their car open garage door manually from with their garage door opener remote or outside by disengaging trolley.
Page 36 LIFETIME MOTOR AND BELT LIMITED WARRANTY The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of five years from the date of purchase and that the motor is free from defect in materials and/or workmanship for the lifetime of the product.
Page 37 All manuals and user guides at all-guides.com The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196 www.liftmaster.com ® OUVRE-PORTE DE GARAGE Modèle 3585C 3/4HP Pour résidences seulement Manuel d’instructions ■ Lire attentivement ce manuel ainsi que les consignes de sécurité! ■...
Page 38 All manuals and user guides at all-guides.com TABLE DES MATIÈRES Introduction Réglages 23-25 Revue des symboles de sécurité et des mots Réglage des courses ......23 de signalement .
Page 39 All manuals and user guides at all-guides.com Préparation de votre porte de garage AVERTISSEMENT Avant de commencer : Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : • Désactiver les serrures. • TOUJOURS appeler un technicien formé en systèmes de AVERTISSEMENT AVERT •...
Page 40 All manuals and user guides at all-guides.com Planification Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à...
Page 41 All manuals and user guides at all-guides.com Inventaire de la boîte d’emballage Votre ouvre-porte de garage est emballé dans deux boîtes matériel d’emballage. Les pièces peuvent être coincées qui contiennent le moteur et toutes les pièces illustrées dans la mousse. Les ferrures de montage sont également ci-après.
Page 42 AVERTISSEMENT All manuals and user guides at all-guides.com ATTENTION MONTAGE - 1 OPÉRATION Fixation du rail au moteur Pour éviter des dommages SÉRIEUX à l’ouvre-porte, utiliser UNIQUEMENT les boulons et les fixations montés sur le Pour éviter les difficultés pendant la pose, ne faire dessus du moteur.
Page 43 AVERTIS All manuals and user guides at all-guides.com AVERTISSEMENT AVERTISSEMENT MONTAGE - 3E OPÉRATION Attachement du capuchon de Pour éviter d’éventuelles LÉSIONS GRAVES aux doigts par maintien de la courroie suite du mouvement de l’ouvre-porte : ATTENTION • TOUJOURS garder la main à l’écart du pignon en faisant •...
Page 44 All manuals and user guides at all-guides.com POSE – 1 OPÉRATION MONTAGE DU Plafond non fini SUPPORT DE Déterminer l’emplacement du support LINTEAU AU de linteau PLANFOND EN OPTION AVERTISSEMENT 2 x 4 Linteau Ligne du centre Pour prévenir d’éventuelles BLESSURES GRAVES ou vertical de la LA MORT : RTISSEMENT...
Page 45 All manuals and user guides at all-guides.com POSE – 2 OPÉRATION Pose du support de linteau Trous de fixation au mur Le support de linteau peut être fixé soit sur le mur, CEILING MOUNT ONLY au-dessus de la porte, soit au plafond. Suivre les Le trou du clou n'est prévu que pour le positionnement instructions qui répondent le mieux aux besoins...
Page 46 All manuals and user guides at all-guides.com POSE - 3 OPÉRATION Fixation du rail sur le support de linteau • Positionner l’ouvre-porte de garage sur le plancher, juste sous le support de linteau. Utiliser une des boîtes Linteau d’emballage pour le protéger. REMARQUE : Si le ressort de la porte gêne, il faudra demander de l’aide.
Page 47 AVERTISSEMENT All manuals and user guides at all-guides.com ATTENTION POSE - 4 OPÉRATION Positionnement de l’ouvre-porte Pour prévenir les dommages à la porte de garage, faire reposer le rail de l’ouvre-porte de garage sur un 2 x 4 placé sur la Suivre les instructions qui se rapportent à...
Page 48 All manuals and user guides at all-guides.com AVERTISSEMENT POSE - 5 OPÉRATION Accrochage de l’ouvre-porte Pour éviter d’éventuelles BLESSURES GRAVES par suite de la chute d’un ouvre-porte de garage, fixer l’ouvre-porte AVERTISSEMENT AVERT Les illustrations représentent trois poses types. La pose SOLIDEMENT aux solives du garage.
Page 49 AVERTISSEMENT AVERTISSEMENT All manuals and user guides at all-guides.com ATTENTION AVERTISSEMENT POSE - 6 OPÉRATION Pose de la commande de porte Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution : Poser la commande murale dans un endroit où on pourra •...
Page 50 AVERTISSEMENT All manuals and user guides at all-guides.com ATTENTION POSE - 7 OPÉRATION Pose des l’ampoule Pour éviter toute SURCHAUFFE éventuelle du panneau d’éclairage : • Appuyer sur les languettes de dégagement des deux • NE PAS utiliser d’ampoules à col court ou de forme côtés du diffuseur.
Page 51 AVERTISSEMENT All manuals and user guides at all-guides.com AVERTISSEMENT AVERTISSEMENT POSE - 9 OPÉRATION Exigences électriques Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution ou d’un incendie : ATTENTION AVERTISSEMENT • S’assurer que l’ouvre-porte est hors tension et couper le Pour éviter les difficultés pendant la pose, ne pas faire courant au circuit AVANT de retirer le couvercle pour fonctionner l’ouvre-porte pour le moment.
Page 52 All manuals and user guides at all-guides.com AVERTISSEMENT POSE - 10 OPÉRATION Pose du Système Protector ® • S’assurer que l’ouvre-porte de garage est hors tension AVANT de poser le détecteur inverseur de sécurité. AVERTISSEMENT AVERT Les détecteurs inverseurs de sécurité doivent être bien •...
Page 53 All manuals and user guides at all-guides.com POSE DES SUPPORTS Figure 1 MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT) S’assurer que l’ouvre-porte est hors tension. Poser et aligner les supports de manière à ce que les Guide détecteurs se fassent face l’un l’autre de part et d’autre de de porte la porte du garage, le faisceau n’étant pas à...
Page 54 All manuals and user guides at all-guides.com MONTAGE ET CÂBLAGE DES Figure 5 DÉTECTEURS INVERSEURS • Faire glisser un boulon à tête bombée et collet carré de Écrou à oreilles 1/4 po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à...
Page 55 AVERTISSEMENT All manuals and user guides at all-guides.com ATTENTION POSE - 11 OPÉRATION Fixation du support de porte Les portes de garage en fibre de verre, en aluminium ou en acier léger ont BESOIN d’être renforcées AVANT la fixation du Suivre les instructions qui correspondent au type de porte, support de porte.
Page 56 All manuals and user guides at all-guides.com PORTES RIGIDES Prière de lire et de suivre les avertissements et les instructions de renforcements à la page précédente. Ils s’appliquent également aux portes rigides. • Centrer le support de porte sur le dessus de la porte, en l’alignant avec le support de linteau, comme il est illustré.
Page 57 All manuals and user guides at all-guides.com POSE - 12 OPÉRATION Chariot intérieur Fixation de la biellette au chariot Chariot extérieur Suivre uniquement les instructions se reportant à votre type de porte, comme illustré ci-dessous et à la page suivante. PORTE ARTICULÉE SEULEMENT Axe de chape de 5/16 po x 1 po...
Page 58 All manuals and user guides at all-guides.com POUR TOUTES LES PORTES RIGIDES Support Anneau de la porte 1. Assemblage des biellettes, Figure 4 : Écrous de d'arrêt 5/16 de po-18 • Assembler les biellettes droite et courbée à leur plus Rondelle-frein grande longueur (2 ou 3 trous se chevauchant).
Page 59 All manuals and user guides at all-guides.com AVERTISSEMENT RÉGLAGES - 1 OPÉRATION Réglage des courses d’ouverture Sans un système d’inversion de sécurité bien installé, des et de fermeture AVERTISSEMENT AVERT personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de Le réglage de ces courses fixe les points où...
Page 60 All manuals and user guides at all-guides.com AVERTISSEMENT RÉGLAGES - 2 OPÉRATION Réglage de la force Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient AVERTISSEMENT AVERT Les commandes de réglage de la force sont situées sur le être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de panneau arrière du moteur.
Page 61 All manuals and user guides at all-guides.com AVERTISSEMENT RÉGLAGES - 3 OPÉRATION Essai du système d’inversion de Sans un système d’inversion de sécurité bien installé, des sécurité personnes (plus particulièrement les petits enfants) pourraient AVERTISSEMENT AVERT être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.
Page 62 All manuals and user guides at all-guides.com AVERTISSEMENT FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ AVERTISSEMENT AVERTISSEMENT Pour réduire le risque de BLESSURES GRAVES ou de MORT : 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET 8. Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. INSTRUCTIONS.
Page 63 All manuals and user guides at all-guides.com Utilisation de la commande de porte à Fonctions supplémentaires lors de l’utilisation avec la télécommande à montage mural trois boutons Commande de l'éclairage de l'ouvre-porte : COMMANDE DE PORTE DE DÉTECTION DE MOUVEMENT Vous pouvez programmer la télécommande de manière à...
Page 64 All manuals and user guides at all-guides.com LA PILE DE LA TÉLÉCOMMANDE ENTRETIEN DE L’OUVRE-PORTE DE GARAGE AVERTISSEMENT RÉGLAGES DE COURSE ET DE FORCE : Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : Les conditions climatiques COMMANDES DE FORCE •...
Page 65 All manuals and user guides at all-guides.com DÉFAUTS DE FONCTIONNEMENT 1. Ma porte ne se ferme pas et les ampoules de Fil de sonnerie l’éclairage du moteur clignotent : Le détecteur inverseur de sécurité doit être raccordé et aligné correctement avant que l’ouvre-porte de garage n’entame la procédure de fermeture.
Page 66 All manuals and user guides at all-guides.com Fil de sonnerie Diagnostic situé Montage du sur le moteur détecteur inverseur Voyant LED ou LED Des fonctions d’autodiagnostic ont été programmées dans votre diagnostic ouvre-porte de garage. Le bouton « learn » ou le voyant LED de Bouton diagnostic émettra un certain nombre d’éclairs avant de faire une Détecteur inverseur...
Page 67 All manuals and user guides at all-guides.com PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ ® est utilisé avec une télécommande émettrice à code fixe, le dispositif technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné.
Page 68 All manuals and user guides at all-guides.com Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » UTILISATION DE LA COMMANDE DE PORTE DE DÉTECTION DE MOUVEMENT 1.
Page 69 All manuals and user guides at all-guides.com PIÈCES DE RECHANGE Pièces d’assemblage du rail N° DE RÉF. PIÈCE DÉSIGNATION 4A1008 Maillon de raccord 41A5424 Support de poulie de courroie 41B3869-1 Chariot complet 109B33 Pince de chariot 2777BD Rail rigide 41A5434-11 Ensemble courroie complet Pièces pour la pose 41B4103...
Page 70 All manuals and user guides at all-guides.com Pièces d’assemblage du moteur Contact INTERRUPTEUR DE FIN (fermeture) DE COURSE brun gris Pignon menant Contact de fin Contact Fil jaune de course central (d'ouverture) N° DE N° DE RÉF. PIÈCE DÉSIGNATION RÉF. PIÈCE DÉSIGNATION 41A4371...
Page 71 All manuals and user guides at all-guides.com ACCESSOIRES Commande d’éclairage : Détachement rapide d'extérieur : 1702LMC 395LMC Permet d’allumer une lampe, un téléviseur Nécessaire pour un garage SANS porte ou un autre appareil à partir de la voiture d'accès. Permet au propriétaire d'ouvrir la avec l’ouvre-porte ou à...
Page 72 GARANTIE LIMITÉE À VIE SUR LE MOTEUR ET COURROLE La société Chamberlain Group Inc. (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit dans la résidence duquel ce produit est originalement installé, que le produit est exempt de tout défaut de matière ou vice de fabrication pour une période de cinq ans à...
