8/12/22, 10:09 AM
Préparation de site
REMARQUE : Utilisez cette page pour imprimer le Guide de préparation de site complet. Faites dé ler la page
jusqu'en bas et cliquez sur le bouton
(cmd+P sur Mac) pour imprimer le document ou l'enregistrer au format PDF.
NOTE: Please refer back to https://infocenter.3dsystems.com/mqc600/facility-requirements for the most up-to-
date User Guide.
fr.infocenter.3dsystems.com/mqc600/print/book/export/html/536

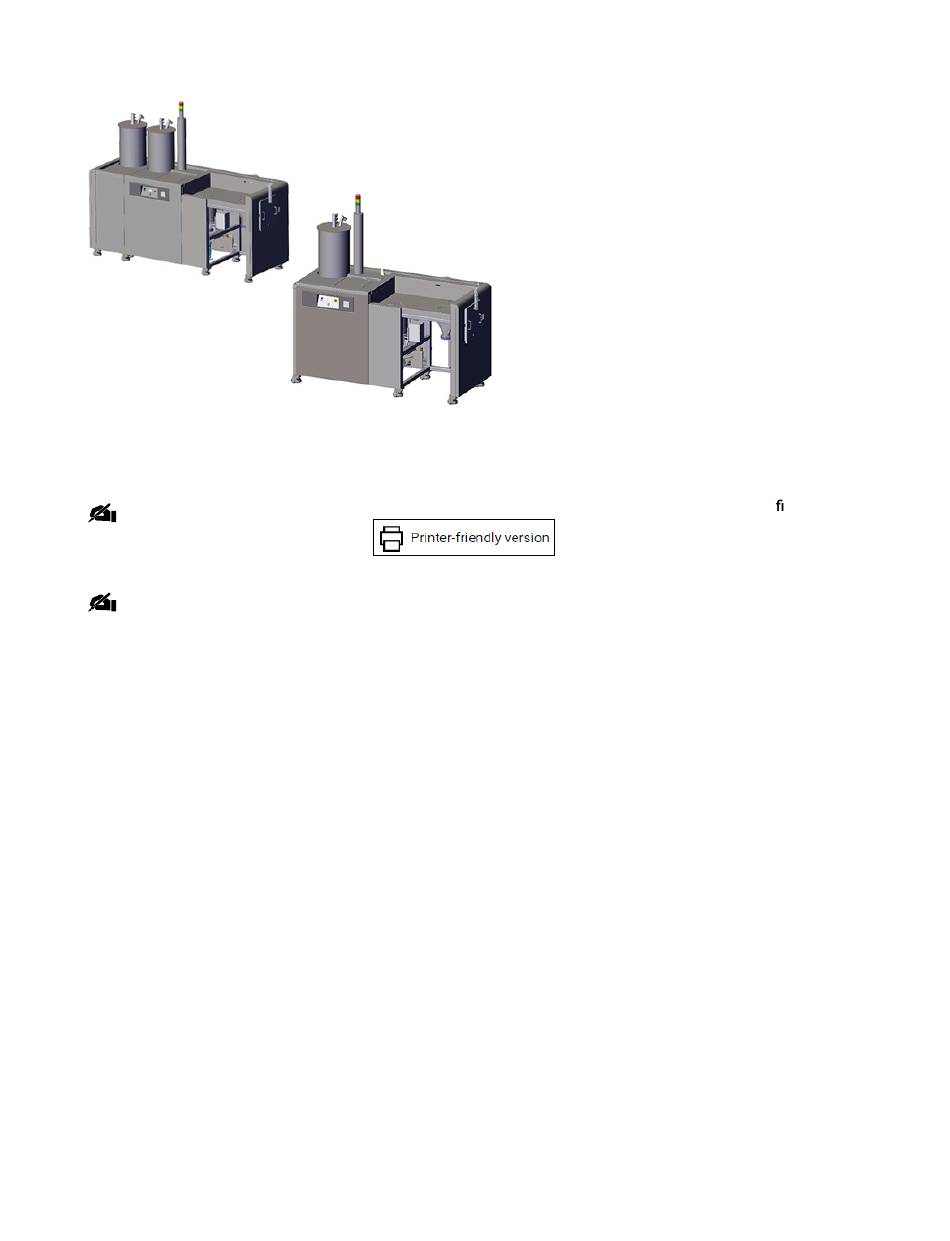

Préparation de site
M Q C 6 0 0
S i n g l e / M Q C 6 0 0
Guide de préparation de
F l e x
site
Rev A, P/N 77-D020
Fri Aug 12 2022 10:09:55 GMT-0400 (Eastern Daylight
Time)
Instructions d'origine
. Sur la page du nouvel onglet, appuyez sur ctrl+P
1/26
Publicité
Manuels Connexes pour 3D Systems MQC 600
Sommaire des Matières pour 3D Systems MQC 600
- Page 1 8/12/22, 10:09 AM Préparation de site Préparation de site M Q C 6 0 0 S i n g l e / M Q C 6 0 0 Guide de préparation de F l e x site Rev A, P/N 77-D020 Fri Aug 12 2022 10:09:55 GMT-0400 (Eastern Daylight Time)
- Page 2 8/12/22, 10:09 AM Préparation de site Introduction Ce guide vous explique comment préparer correctement votre site pour le système MQC 600. Le présent chapitre vous présente la machine MQC 600 en elle-même et les autres éléments du système. Vous y trouverez notamment des listes des autres équipements et consommables qui vous aideront à...
- Page 3 8/12/22, 10:09 AM Préparation de site MQC 600 Single / MQC 600 Flex Fourni par : 3D Systems Installé par : 3D Systems Le Système MQC (Material Quality Control, contrôle de la qualité des matériaux) SLS est conçu en tant qu'unité de manipulation des matériaux pour un grand nombre d'imprimantes SLS de 3D Systems.
- Page 4 Préparation de site Équipement SLS auxiliaire nécessaire Générateur d’azote Fourni par : 3D Systems Installé par : 3D Systems Le MQC 600 utilise de l'azote sous forme gazeuse pour créer un environnement inerte pour le refroidissement du gabarit d'impression. 3D Systems fabrique un générateur d’azote de haute performance - référence de pièce : 104011-02.
- Page 5 8/12/22, 10:09 AM Préparation de site 1. Les ches de données de sécurité pour les matériaux SLS indiquent la cote de combustibilité d'un matériau. Par exemple, DuraForm ProX PA dispose d'un indice de dé agration (Kst) de 68 bars m/s et d'une valeur Pmax de 7,1 bars. Tenez compte ®...
- Page 6 8/12/22, 10:09 AM Préparation de site Le système MQC 600 peut être équipé d'un extracteur de poussière pour faciliter le passage propre de la poudre dans le système. Les exigences/considérations minimales pour un extracteur de poussière sont les suivantes : 1. Les ches de données de sécurité pour les matériaux SLS indiquent la cote de combustibilité d'un matériau. Par exemple, DuraForm ProX PA dispose d'un indice de dé...
- Page 7 Matériaux SLS Les matériaux énumérés ci-dessous sont disponibles à l’achat auprès de 3D Systems. Les matériaux sont livrés avec leur propre Guide des matériaux 3D Systems qui vous permettront de les utiliser de façon appropriée. DuraForm ProX PA ®...
- Page 8 8/12/22, 10:09 AM Préparation de site Sélection du site Cette section fournit les exigences et les recommandations pour déterminer l'emplacement le plus approprié pour un espace de travail MQC 600 très fonctionnel et e cace, avec une pièce pour les autres équipements et les consommables. Après avoir réduit la liste des emplacements possibles, ré...
- Page 9 N doit être une prise de raccord mâle à usage industriel : taille d'accouplement de 0,25 pouces . Exigences relatives à l'approvisionnement en azote Si vous n'utilisez pas le générateur d'azote de 3D Systems, votre alimentation en azote doit répondre aux exigences suivantes : Pureté de 99 % Raccord de tuyau cannelé...
- Page 10 8/12/22, 10:09 AM Préparation de site La consommation hebdomadaire est de 20 m (706,3 pi ) de gaz N sur la base d'un fonctionnement 24 h/24 avec 7 cycles de purge. Options d'alimentation en azote Utilisez une des méthodes suivantes d’approvisionnement en azote pour répondre aux exigences : Azote (gazeux) liquide ou en bouteille avec commutation automatique Générateur d’azote 3D Systems Réservoir d’azote en vrac...
- Page 11 8/12/22, 10:09 AM Préparation de site Courant de fonctionnement normal - 1,6 A Courant de fonctionnement de crête - 4 A Calibre du disjoncteur Marche/Arrêt - 5 A Câble d'alimentation avec che IEC320-C10 - 16AWG (ø1,29 mm)(2 conducteurs + raccordement P.E.) Température ambiante maximale de la salle - 27 °C (80,6 °F) Les composants du MQC 600 doivent être protégés contre les surtensions. Cependant, si les surtensions/coupures électriques sont fréquentes dans votre zone de résidence, un onduleur peut s'avérer extrêmement utile.
- Page 12 8/12/22, 10:09 AM Préparation de site de la machine et la qualité des pièces, il est recommandé d'avoir une zone à pression positive, avec un ux d'air ltré. Évitez toute proximité avec une salle des machines, avec un atelier d'usinage, d'affûtage ou de ponçage, ou avec une zone pouvant permettre à...
- Page 13 8/12/22, 10:09 AM Préparation de site MQC 600 Flex - des PC 3D Sprint séparés Ceci connectera vos imprimantes au réseau de votre entreprise, avec la possibilité d'avoir des PC différents pour 3D Sprint ou d'utiliser 3D Sprint sur le PC de n'importe quelle imprimante. Vous pourrez également avoir une connexion partagée de quatre imprimantes SLS à...
- Page 14 8/12/22, 10:09 AM Préparation de site MQC 600 Flex - 3D Sprint sur l'imprimante uniquement Ceci connectera vos imprimantes au réseau de votre entreprise, avec 3D Sprint uniquement sur les PC de l'imprimante. Vous pourrez également avoir une connexion partagée de quatre imprimantes SLS à un MQC 600 Flex. fr.infocenter.3dsystems.com/mqc600/print/book/export/html/536 14/26...
- Page 15 8/12/22, 10:09 AM Préparation de site Exigences relatives au réseau et équipement nécessaire Le MQC est équipé d'interfaces Ethernet, qui peuvent être connectées à un réseau Ethernet Gigabit pour permettre au système SLS d'accéder au réseau. Le réseau est utilisé pour envoyer des messages entre l'imprimante et le MQC concernant la gestion de la poudre et le statut de la machine. Assurez-vous que votre équipement réseau respecte les conditions suivantes : Sortie Ethernet Cat-5e RJ-45 (10BaseT, 100BaseT) à...
- Page 16 8/12/22, 10:09 AM Préparation de site Livraison du système Une fois votre commande passée, un représentant 3D Systems vous contactera pour vous con rmer la date de livraison. Avant de plani er l'installation de votre système par un représentant 3D Systems, assurez-vous que l'emplacement dans lequel vous comptez installer votre MQC 600 est prêt à...
- Page 17 Une fois que vous avez déballé le MQC 600, vous constaterez qu'il est livré avec un kit d'accessoires contenant les éléments suivants : MQC 600 Single/600 Flex Ship Kit.pdf Tableaux des poids et mesures Les expéditions se composent de plusieurs palettes ou caisses de matériel numérotées et d'une caisse d’accessoires.
- Page 18 8/12/22, 10:09 AM Préparation de site REMARQUE : Les clients sont tenus de consulter les règlementations locales en matière d'hygiène, de sécurité et d'environnement pour déterminer les exigences supplémentaires au niveau du site. Aucune des informations contenues dans ce document ne constitue de conseil juridique concernant ces exigences. 3D Systems n'est pas tenu de déterminer si le client respecte ou non les lois en vigueur, et ne garantit pas la précision ou la qualité...
- Page 19 Livraison de votre MQC 600. Déballage et transfert des composants du MQC 600 par le client vers son emplacement nal. 5. Installation de 3D Systems Plani cation de l'installation Pour l'installation d'un système SLS typique, prévoyez une semaine. Contactez votre représentant 3D Systems qui vous donnera une estimation du temps à...
- Page 20 8/12/22, 10:09 AM Préparation de site Stockage de la poudre et sécurité Consultez la section Manipulation des matériaux et sécurité du Guide de l'utilisateur, ainsi que la che de sécurité de votre matériau. fr.infocenter.3dsystems.com/mqc600/print/book/export/html/536 20/26...
- Page 21 +1 512-339-0634 +49 6151 357 355 à l'attention de l'assistance clientèle à l'attention de l'assistance clientèle Mail 3D Systems Corporation 3D Systems GmbH 333 Three D Systems Circle Rontgenstrasse 41 Rock Hill, SC 29730 D-64291 Darmstadt, à l'attention de : Assistance clientèle Allemagne à...
- Page 22 90 psi d'air sec. Les tubes d'air doivent avoir un diamètre de 0,25 pouces. Vous avez commandé le générateur d'azote de 3D Systems, ou avez con guré une alimentation en azote qui répond aux exigences de la machine.
- Page 23 8/12/22, 10:09 AM Préparation de site Déballer le MQC 600 Le client est SEULEMENT responsable des éléments suivants : 1. Déballer le MQC 600 2. Déplacer le MQC 600 vers l'emplacement souhaité au sein du site. Tous les autres composants du système ne doivent être déballés/déplacés que par des installeurs agréés par 3D Systems.
- Page 24 8/12/22, 10:09 AM Préparation de site 2. Retirez les clips d’un côté de la caisse. Retirez le panneau et mettez-le de côté avant de le stocker au sein de votre site. Conservez tous les matériaux d'emballage au cas où vous auriez besoin de déplacer la machine vers un autre site à...
- Page 25 8/12/22, 10:09 AM Préparation de site fr.infocenter.3dsystems.com/mqc600/print/book/export/html/536 25/26...
- Page 26 Vous trouverez les ches de données de sécurité des matériaux pour les poudres 3D Systems sur la page http://www.3dsystems.com/support/materials/sds. © 3D Systems, Inc. Tous droits réservés. Spéci cations susceptibles 3D Systems, Inc. de changements sans préavis. 3D Systems, le logo 3D Systems, ProX 333 Three D Systems Circle | Rock Hill, SC | et Duraform sont des marques déposées de 3D Systems, Inc.
