Arbeitsvorgang
Die GE2500 Serien sind passive hochimpedante Spannungs-Tastköpfe für Oszilloskope;
gestaltet und kalibriert für den Einsatz mit Mehrzweck-Oszilloskopen mit einer Eingangsim-
pedanz von 1 M überbrückt mit 13 pF; ausgewählte Modelle können jedoch für den Einsatz
mit Instrumenten mit einer Eingangskapazität zwischen 10 bis 30 pF ausgeglichen werden.
Modelle mit RA-Suffix sind kompatibel mit Oszilloskopen mit Sichtanzeige, die die Tastkopf-
abschwächung automatisch erkennen und die Ausleseanzeige entsprechend regulieren.
WARNHINWEIS Um Stromschlag zu vermeiden, achten Sie darauf, dass während

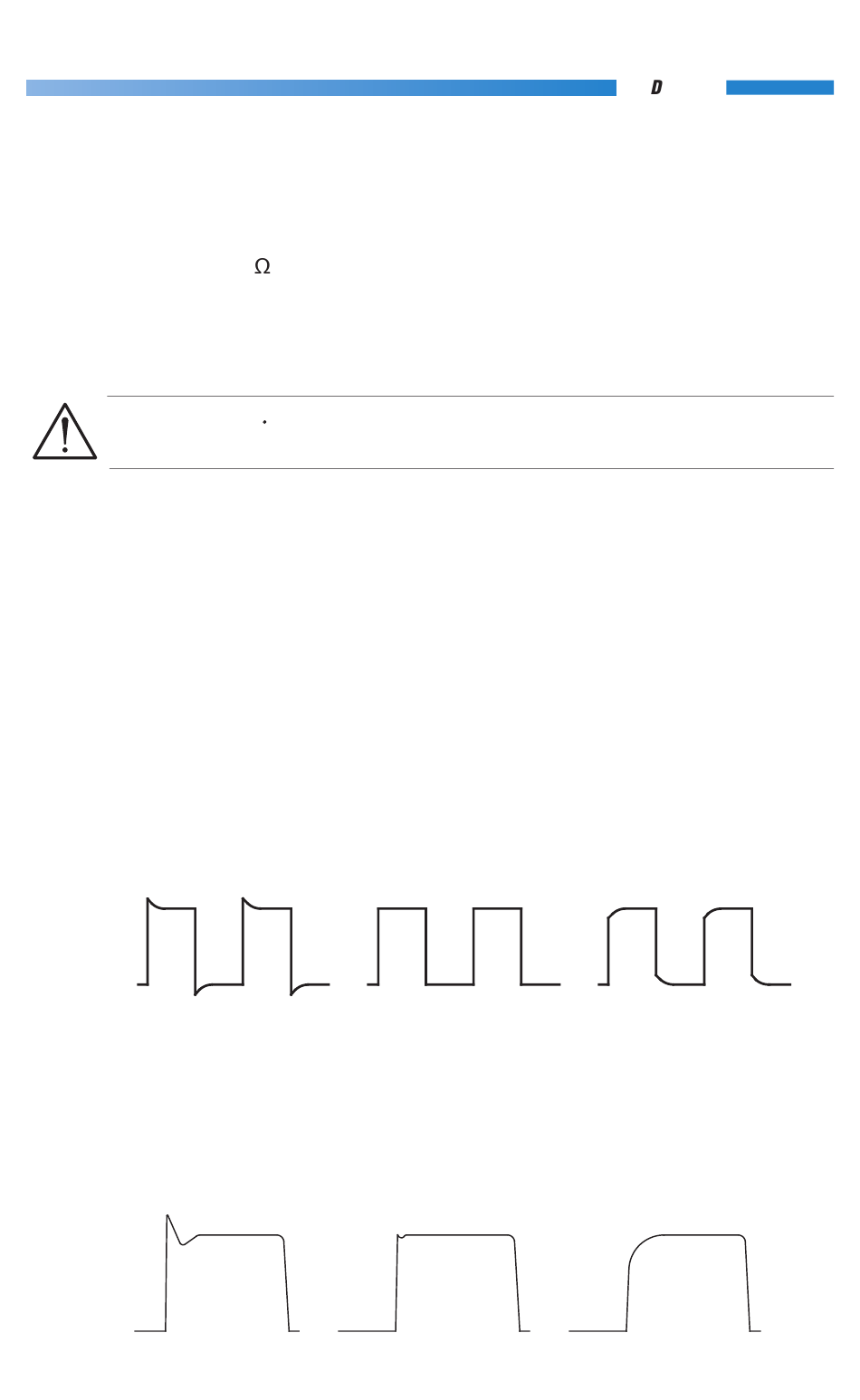

Tastkopf Kompensation
Angemessener Ausgleich des Tastkopfes ist erforderlich, um die Amplitudenge-
nauigkeit der Wellenform, die gemessen wird, zu garantieren, indem man den
Tastkopf mit der Eingangsimpendanz des Oszilloskops übereinstimmt. Die Kom-
pensation soll jedes Mal korrigiert werden, wenn der Tastkopf angeschlossen wird
oder zwischen Oszilloskopen transferiert wird.
Arbeitsablauf:
Niederfrequenz: (NF):
• Setzen Sie eine 1 kHz Rechteckwelle an den Tastkopf oder schließen Sie den Tastkopf an den
Kalibratorausgang des Oszilloskops an.
• Stellen Sie den Trimmer, der sich auf dem Tastkopfkörper (NF) befindet, in Richtung des Ka-
belendes für eine flache Rechteckwelle ein – wie es in der Mitte der Abbildung gezeigt wird.
Hochfrequenz (HF):
(Eine Justierung wird nur selten benötigt, wenn jedoch eine Justierung notwendig ist)
• Setzen Sie eine 1 MHz Rechteckwelle an den Tastkopf (<0,7 ns Anstiegs-Zeit)
• Stellen Sie den Trimmer, der sich auf dem Tastkopfkörper (HF) befindet, in Richtung des
Kabelendes für eine flache Rechteckwelle ein – wie es in der Mitte der Abbildung gezeigt
wird.
des Gebrauches die Finger hinter dem Fingerschutz sind.
Falsch
Falsch
Richtig
Richtig
EL ITEST
Falsch
Falsch
21
