5
5.7
Réaliser la finition du contour extérieur
La troisième étape et la quatrième étape consiste à réaliser l'usinage du contour
extérieur avec le burin de finition.
Avant de commencer la finition, vous devez avoir usiné un chanfrein 1 x
45° et chanfreiné légèrement toutes les autres arêtes au préalable. Cette
mesure permet d'éviter les bavures.

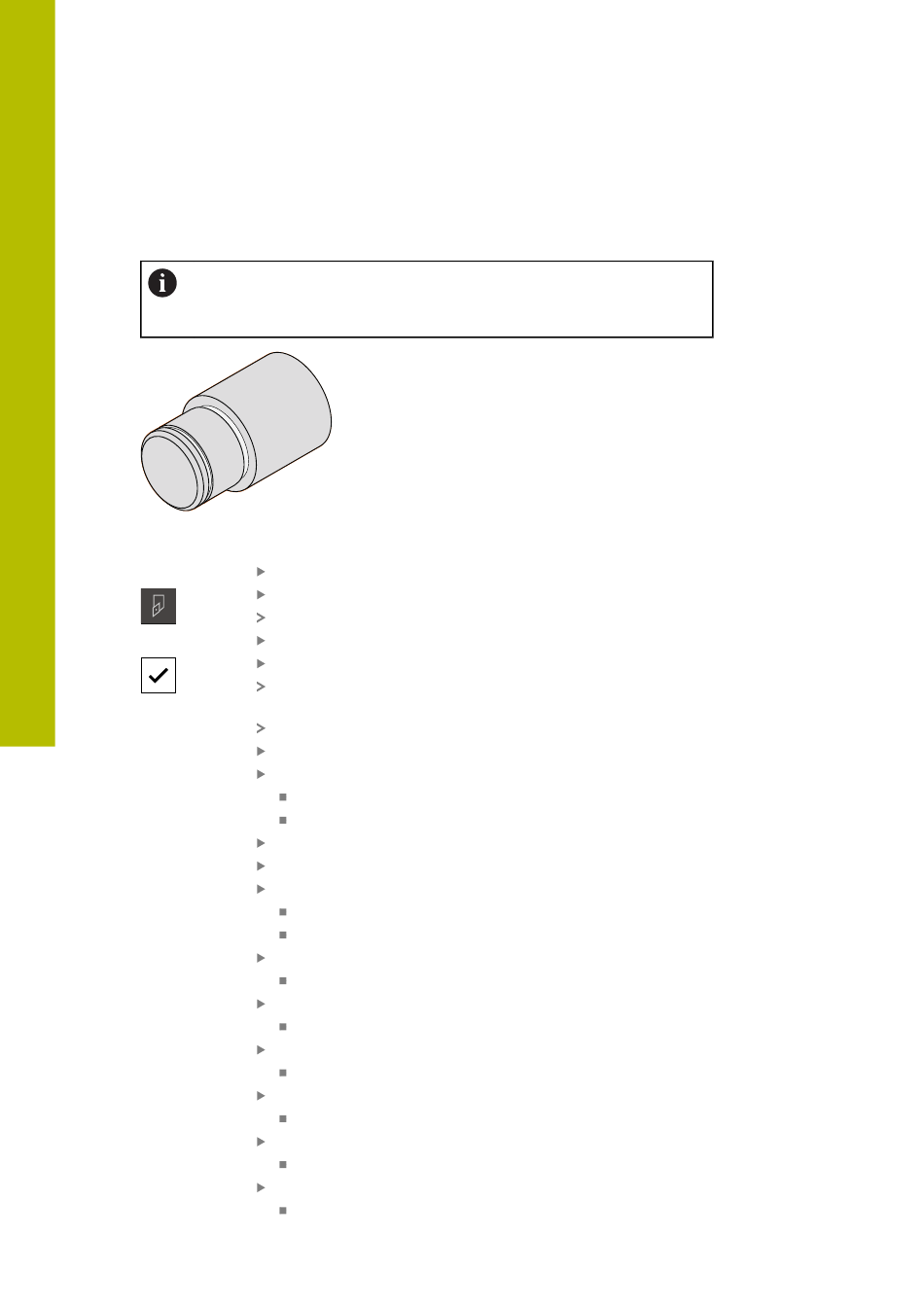

Figure 21 : Exemple de pièce – Finition du contour extérieur
62
Exemple d'application | Réaliser la finition du contour extérieur
Utiliser un burin de finition dans le porte-outil
Dans la barre d'état, appuyer sur Outils
La boîte de dialogue Outils s'affiche.
Appuyer sur le burin de finition
Appuyer sur Confirmer
Les paramètres de l'outil sont automatiquement pris en
compte par l'appareil.
Le dialogue Outils se ferme.
Régler la vitesse de rotation de la broche sur 1500 1/min
Amener l'outil à sa position :
X : 25,0 mm
Z : 16,0 mm
Tournage en transversal avec le burin de finition
Amener l'outil à une position de sécurité
Amener l'outil à sa position :
X : 19,8 mm
Z : 17,0 mm
Amener l'outil à sa position :
Z : 12,5 mm
Amener l'outil à sa position :
X : 20,015 mm
Amener l'outil à sa position :
Z : 1,5 mm
Amener l'outil à sa position :
X : 19,5 mm
Amener l'outil à sa position :
Z : 0,0 mm
Amener l'outil à sa position :
X : 25,0 mm
HEIDENHAIN | ND 7000 Demo | Manuel utilisateur Tournage | 08/2023
