Utilisation générale | Affichage de position
Coupler des axes
Z
+Z
Découpler des axes
Z

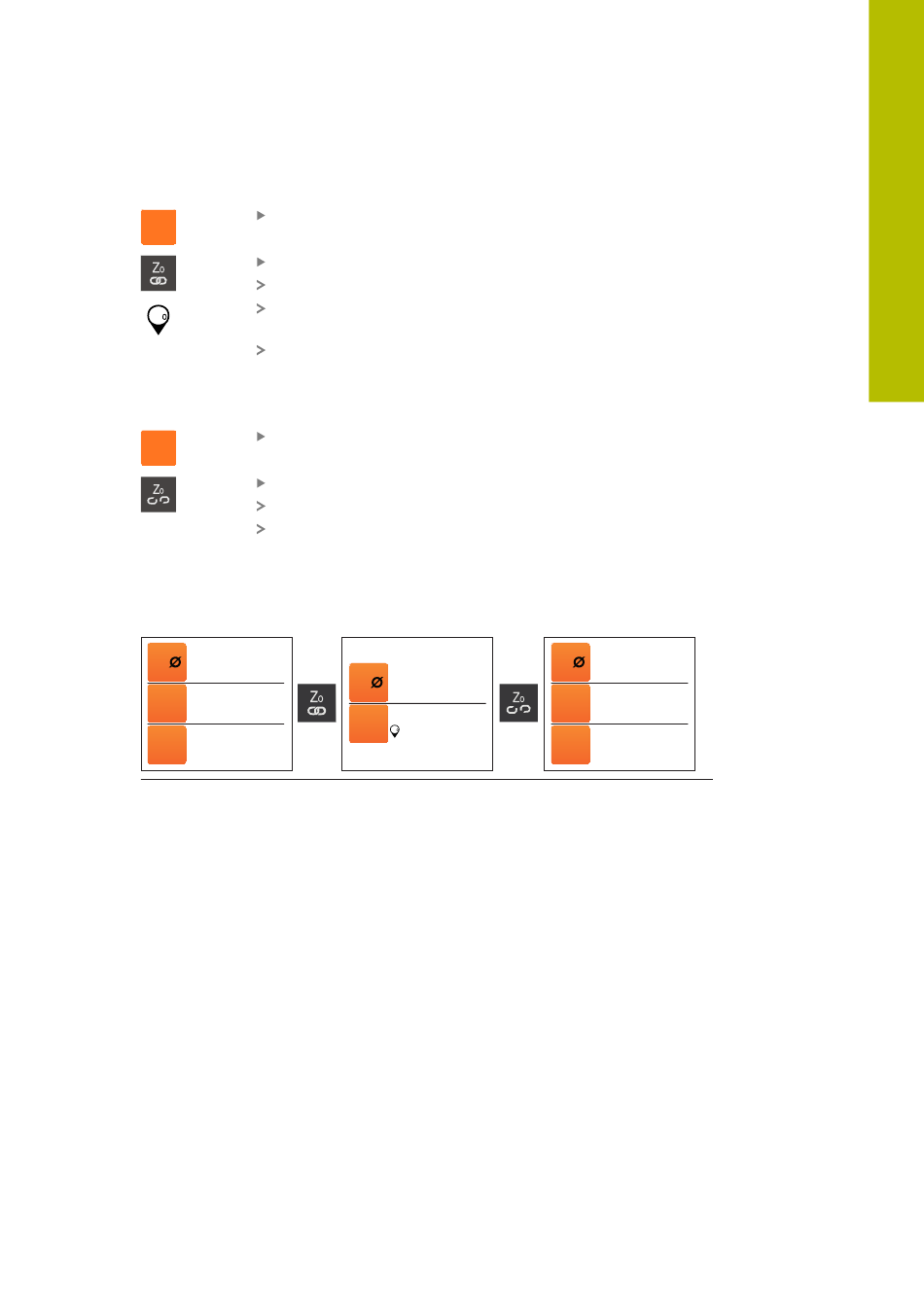

Exemple de couplage d'axes
L'image suivante affiche les valeurs de position avant, pendant et après le couplage
des axes Z et Zo.
X
19.250
Zo
-5.000
Z
-10.000
Les axes Zo et Z ne sont
pas couplés.
HEIDENHAIN | ND 7000 Demo | Manuel utilisateur Tournage | 08/2023
Dans la zone de travail, entraîner la touche d'axe Z vers la
droite
Appuyer sur Coupler
L'axe Zo est couplé à l'axe Z.
Le symbole de couplage des axes s'affiche à côté de la touche
d'axe Z.
La valeur de position des axes couplés s'affiche sous forme de
somme.
Dans la zone de travail, entraîner la touche d'axe Z vers la
droite
Appuyer sur Découpler
La résultat de la somme affiché est appliqué à l'axe Z.
L'axe Zo est mis à 0.
X
19.250
Z
-15.000
+Z
Zo est couplé à l'axe Z.
La somme des deux
axes s'affiche au niveau
de l'axe Z.
X
19.250
Zo
0.000
Z
-15.000
Zo est découplé de l'axe
Z.
Le résultat de la somme
continue de s'afficher au
niveau de l'axe Z.
L'axe Zo est mis à zéro.
