5
5.5
Réaliser l'ébauche du contour extérieur
La deuxième étape d'usinage consiste à réaliser la pré-ébauche du contour extérieur.
L'ensemble du contour doit être usiné avec une surépaisseur. Assurez-vous que
la surépaisseur permette d'usiner une surface parfaite avec le burin de finition au
moment de la dernière étape d'usinage.

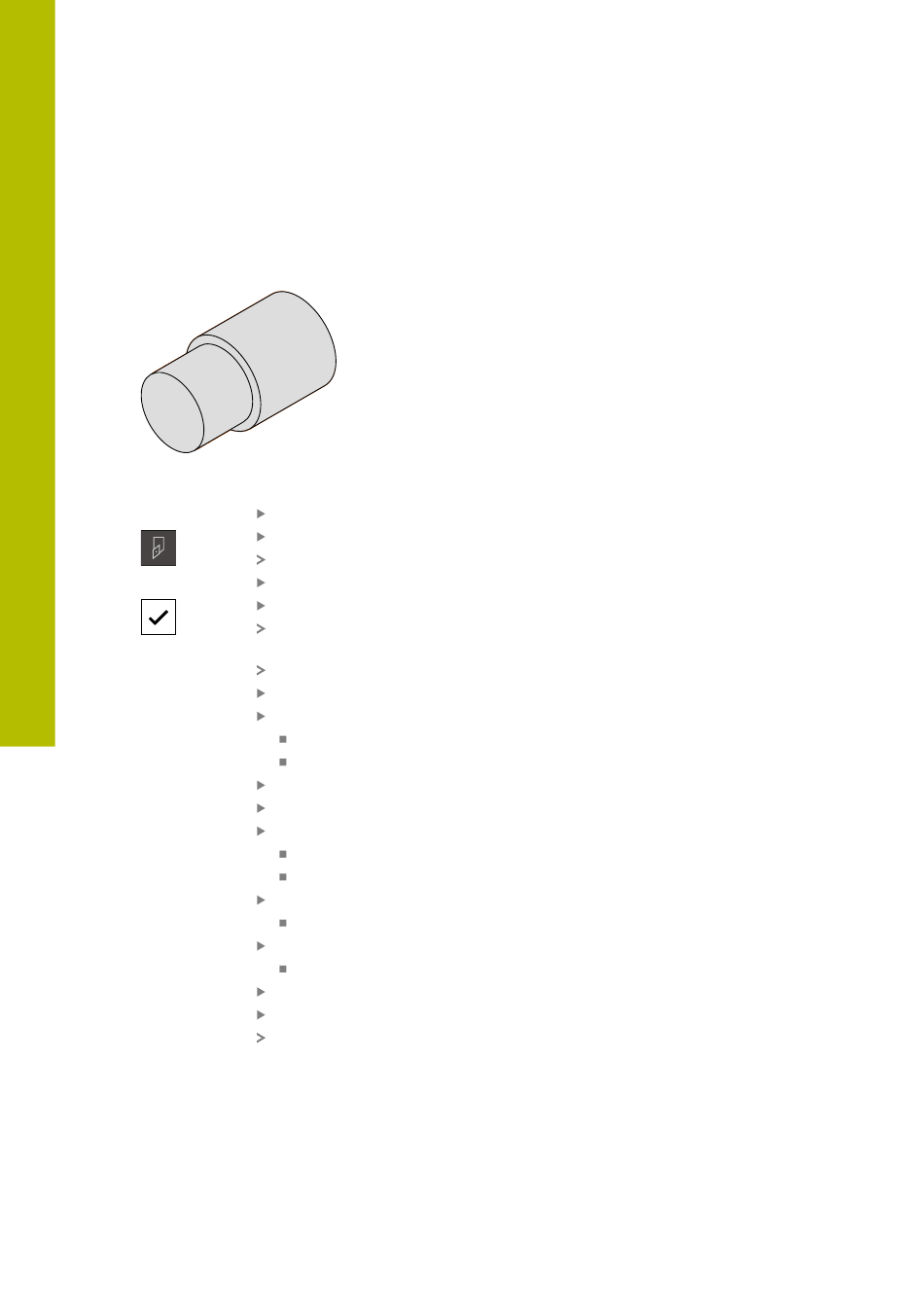

Figure 19 : Exemple de pièce – Ebauche du contour extérieur
60
Exemple d'application | Réaliser l'ébauche du contour extérieur
Utiliser un burin d'ébauche dans le porte-outil
Dans la barre d'état, appuyer sur Outils
La boîte de dialogue Outils s'affiche.
Appuyer sur Burin d'ébauche
Appuyer sur Confirmer
Les paramètres de l'outil sont automatiquement pris en
compte par l'appareil.
Le dialogue Outils se ferme.
Régler la vitesse de rotation de la broche sur 1500 1/min
Amener l'outil à sa position :
X : 25,0 mm
Z : 16,2 mm
Utiliser le burin de finition en tournage transversal
Amener l'outil à une position de sécurité
Amener l'outil à sa position :
X : 20,2 mm
Z : 17,0 mm
Amener l'outil à sa position :
Z : 0,2 mm
Amener l'outil à sa position :
X : 25,0 mm
Amener l'outil à une position de sécurité
Désactiver la broche
Le contour extérieur a été pré-ébauché.
HEIDENHAIN | ND 7000 Demo | Manuel utilisateur Tournage | 08/2023
