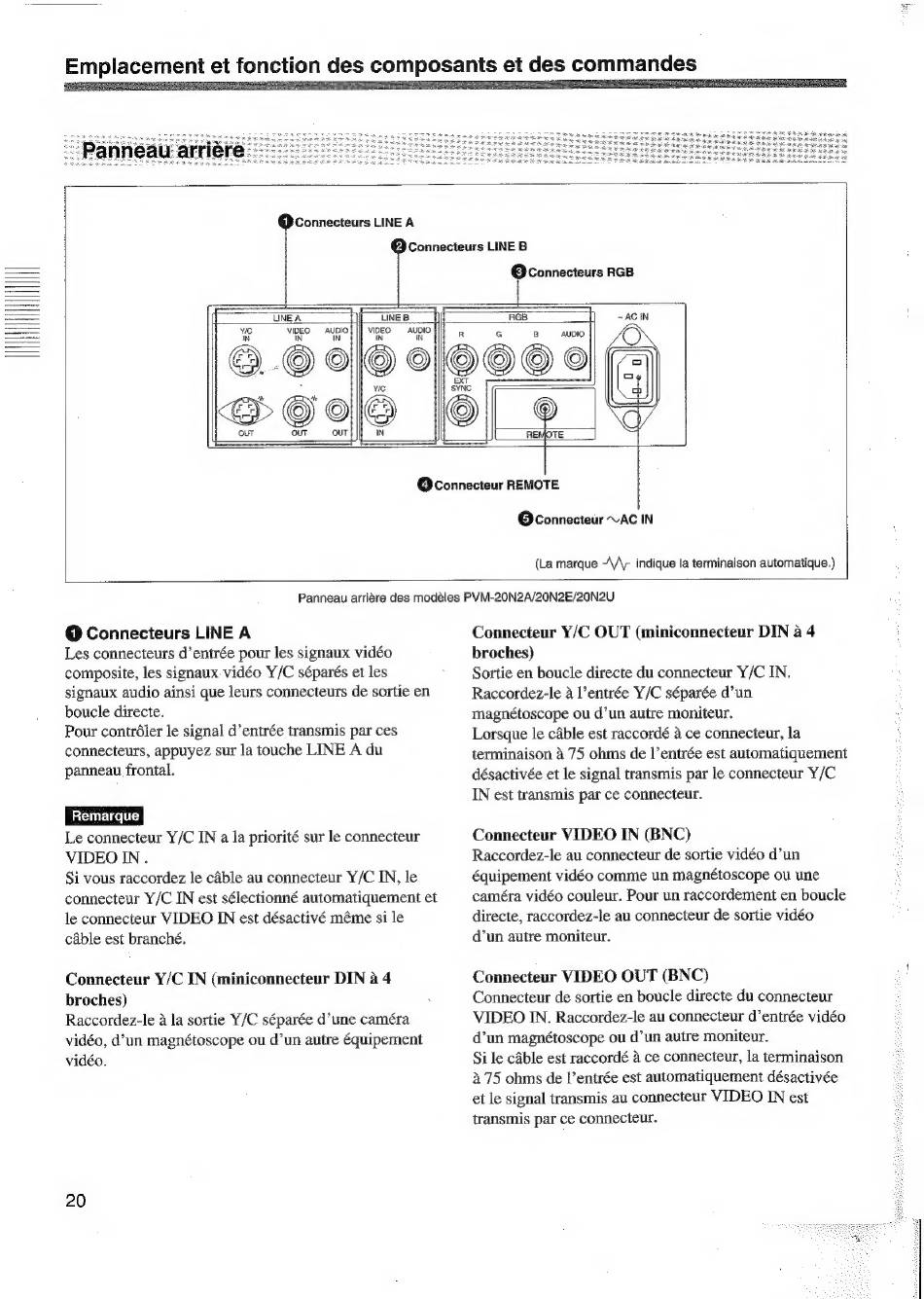

Emplacement et fonction des composants et des commandes
Connecteurs LINE A
Connecteurs LINE B
O Connecteurs RGB
LINE A
LINE B
- AC IN
WC
VIDEO
AUDIO
IN
IN
ES
OUT
OUT
OUT
VIDEO
AUDIO
N
IN
G
B
AUDIO
@ Connecteur REMOTE
O Connecteur ^ AC IN
(La marque ^/ indique la terminaison automatique.)
Panneau arrière des modèles PVM-20N2A/20N2E/20N2U
@ Connecteurs LINE A
Les connecteurs d'entrée pour les signaux vidéo
composite, les signaux vidéo Y/C séparés et les
signaux audio ainsi que leurs connecteurs de sortie en
boucle directe.
Pour contrôler le signal d'entrée transmis par ces
connecteurs, appuyez sur la touche LINE A du
panneau frontal.
Remarque
Le connecteur Y/C IN a la priorité sur le connecteur
VIDEO IN.
Si vous raccordez le cáble au connecteur Y/C IN, le
connecteur Y/C IN est sélectionné automatiquement et
le connecteur VIDEO IN est désactivé méme si le
cáble est branché.
Connecteur Y/C IN (miniconnecteur DIN à 4
broches)
Raccordez-le à la sortie Y/C séparée d'une caméra
vidéo, d'un magnétoscope ou d'un autre équipement
vidéo.
20
Connecteur Y/C OUT (miniconnecteur DIN a 4
broches)
Sortie en boucle directe du connecteur Y/C IN.
Raccordez-le à l'entrée Y/C séparée d'un
magnétoscope ou d'un autre moniteur.
Lorsque le câble est raccordé à ce connecteur, la
terminaison à 75 ohms de l'entrée est automatiquement
désactivée et le signal transmis par le connecteur Y/C
IN est transmis par ce connecteur.
Connecteur VIDEO IN (BNC)
Raccordez-le au connecteur de sortie vidéo d'un
équipement vidéo comme un magnétoscope ou une
caméra vidéo couleur. Pour un raccordement en boucle
directe, raccordez-le au connecteur de sortie vidéo
d'un autre moniteur.
Connecteur VIDEO OUT (BNC)
Connecteur de sortie en boucle directe du connecteur
VIDEO IN. Raccordez-le au connecteur d'entrée vidéo
d'un magnétoscope ou d'un autre moniteur.
Si le câble est raccordé à ce connecteur, la terminaison
à 75 ohms de l'entrée est automatiquement désactivée
et le signal transmis au connecteur VIDEO IN est
transmis par ce connecteur.
