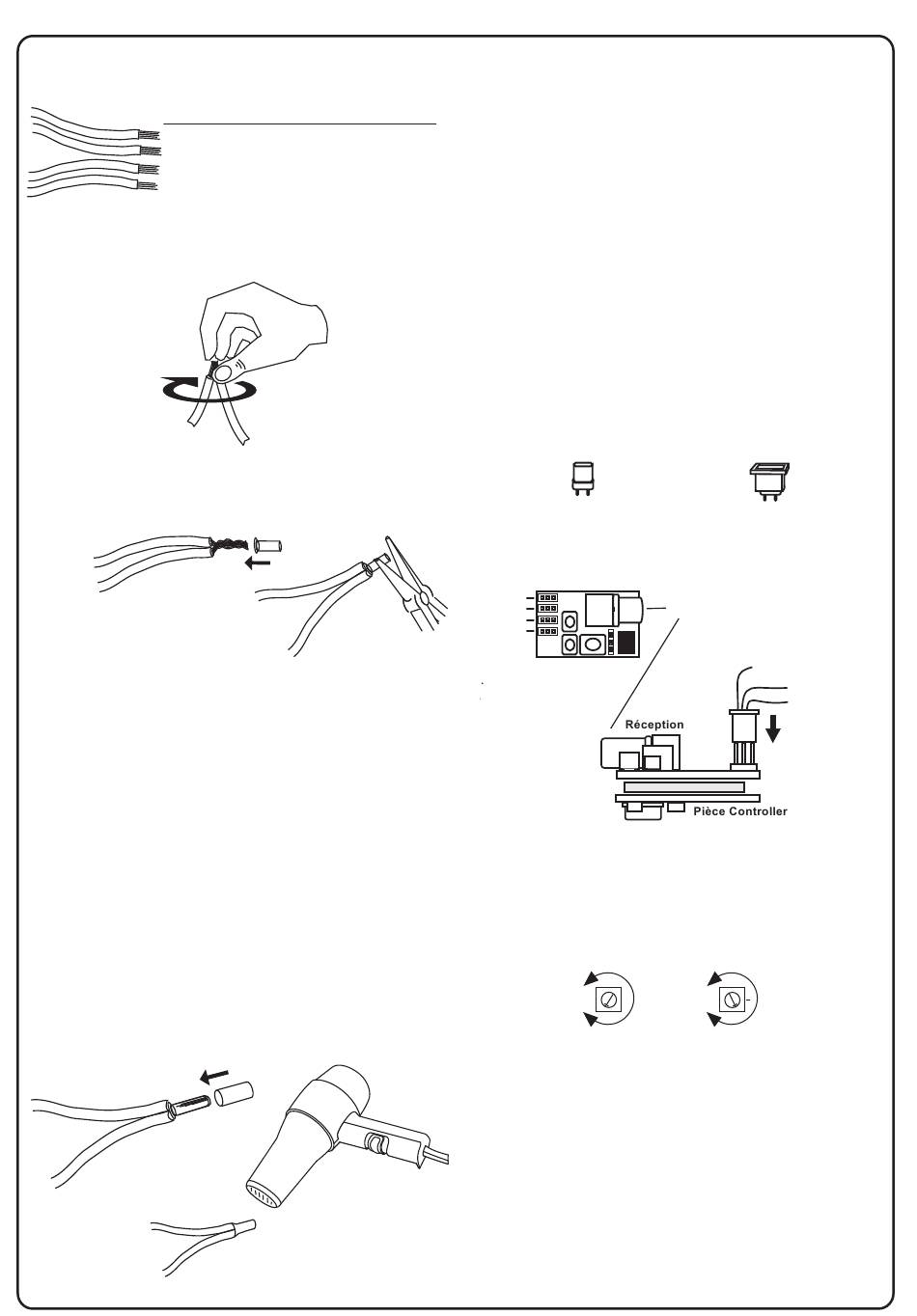

Le Piccoboard standard est équipé de 4 fils, vue 1, isolés à
l'extrémité, comme suitÊ: 2 x rouge,1 x bleu, 1 x noir.
Le branchement se fait selon le tableau ci-dessous.
Vue 1
Couleur Fonction
Rouge Mot. principal, Pole + 0,25 mm²
Noir
Rouge Mot. arrière, pole +
Bleu
Branchez d'a bord les fils du moteur principal.
Prenez le fil rouge de section 0,25 mm² du moteur et le fil
rouge de 0,25 mm² du Piccoboard et fixez leur extrémités
ensemble selon la vue 2
Faites de même avec les fils noirs de section 0,25 mm²
La prochaine étape consiste à monter les douilles fournie sur
l'extrémité des fils selon la vue 3.
Une fois la douille montée, écrasez-la à l'aide d'une pince
plate. Pour éviter tout faux ou mauvais contact, Il faut veiller à
ce que la douille soit bien montée et serrée (Voir vue 4).
Vous avez maintenant relié les fils du moteur à ceux du
Piccoboard. Il faut encore les isoler avec la gaine
thermorétractable fournie.
Respectez la couleur des fils et celle de la gaine thermo,
c'est-à-dire rouge sur rouge et noir sur noir. Coupez
maintenant un bout de gaine thermo. Le bout de gaine doit
être plus long que la douille, env. 10 mm.
Montez la gaine sur la douille de telle sorte que la gaine
recouvre de 4 mm env. l'isolation des fils. Voir vue 5.
Une fois la gaine montée, faites la se rétractée avec une
source de chaleur (sèche-cheveux par ex.) Voir vue 6. Ne
chauffez pas trop, pour ne pas endommager les fils.
Pour le branchement du moteur arrière au PiccoboardÊ, il
faut refaire exactement la même opération avec les fils de
section 0,14 mm en respectant également les couleurs, à
savoir, rouge sur rouge et noir sur noir.
Vue 5
Section
Mot. principal, pole - 0,25 mm²
0,14 mm²
Mot. arrière, pole -
0,14 mm²
Vue 2
Vue 4
Vue 6
Le Piccoboard et les deux servos sont reliés aux sorties du
récepteurs selon l'attribution des voies réglée sur l'émetteur.
Pour des raisons de sécurité, débranchez le moteur du rotor
principal. Devissez les deux vis du moteur, poussez-le vers
l'arrière de telle sorte que le rotor principal ne peut plus être
entraîné. Enlevez la pale du rotor arrière.
Branchez la prise "Gaz" et la prise "Rotor arrière" du
Piccoboard respectivement sur les sorties Gaz et rotor
arrière du récepteur. Branchez les deux servos sur les
sorties restantes du récepteur (attention à la polarité).
Si vous ne vous souvenez plus de l'attribution des voies sur
votre émetteur, vous pouvez les retrouver à l'aide d'un servo
que branchez sur une sortie du récepteur aprè
s l'autre en bougeant les manches de commande. Pour que
le récepteur soit alimenté, il faut que soit la prise des gaz ou
la prise du rotor arrière du Piccoboard soit branchée au
récepteur.
Les Quarz
Un Quarz d'émission doit être monté dans l'émetteur et un
Quarz de réception dans le récepteur. Pour la réception du
Piccoboard en 35/40/41/72 MHz, utilisez des Quarz de
réception IKARUS.
Quarz de
réception
Branchement des fiches servo / emplacement du
Quarz
Branchement comme indiqué (attention à la polarité des
servos)
Voie 1
Voie 2
Voie 3
Voie 4
Réglages
Le Piccoboard est équipé de deux potentiomètres , l'un pour
le réglage de la sensibilité du gyroscope, l'autre pour la part
de mixage du rotor arrière (anti-couple). Ce qui est
représenté, c'est le réglage d'origine; la sensibilité du
gyroscope est à fond, la part du mixage de l'anti-couple au ¾
de la course (dans le sens des aiguilles d'une montre)
-
Sensibilité du
gyroscope
+
Si vous tournez le potentiomètre du réglage de la sensibilité
dans le sens des aiguilles d'une montre, vous augmentez
l'efficacité du gyroscope. Le gyroscope peut être ré
glé à 100% d'efficacité, c'est à dire complètement à droite.
Le gyroscope sert à maintenir le rotor arrière en position
durant le vol. Il peut reconnaître des mouvements, les
variations de couple, et corriger automatiquement.
Si vous tournez le potentiomètre du mixage dans le sens des
aiguilles d'une montre, la dépendance de la vitesse du rotor
arrière de celle du rotor principal sera augmentée. Ce
mixage permet de compenser le couple du rotor principal.
Ces potentiomètres sont très sensibles. N'effectuez que de
petites modifications.
6
Quarz
d'émission
Réception Q uarz
Signal (Orange)
+ (Rouge)
- (Brun)
Mixage anti-couple
-
(position neutre =
0
pas de mixage)
+
