Plateforme Com- Plétée / Assemblage Du Siège - Summit Dual Pro Mode D'emploi

ÉCHELLE

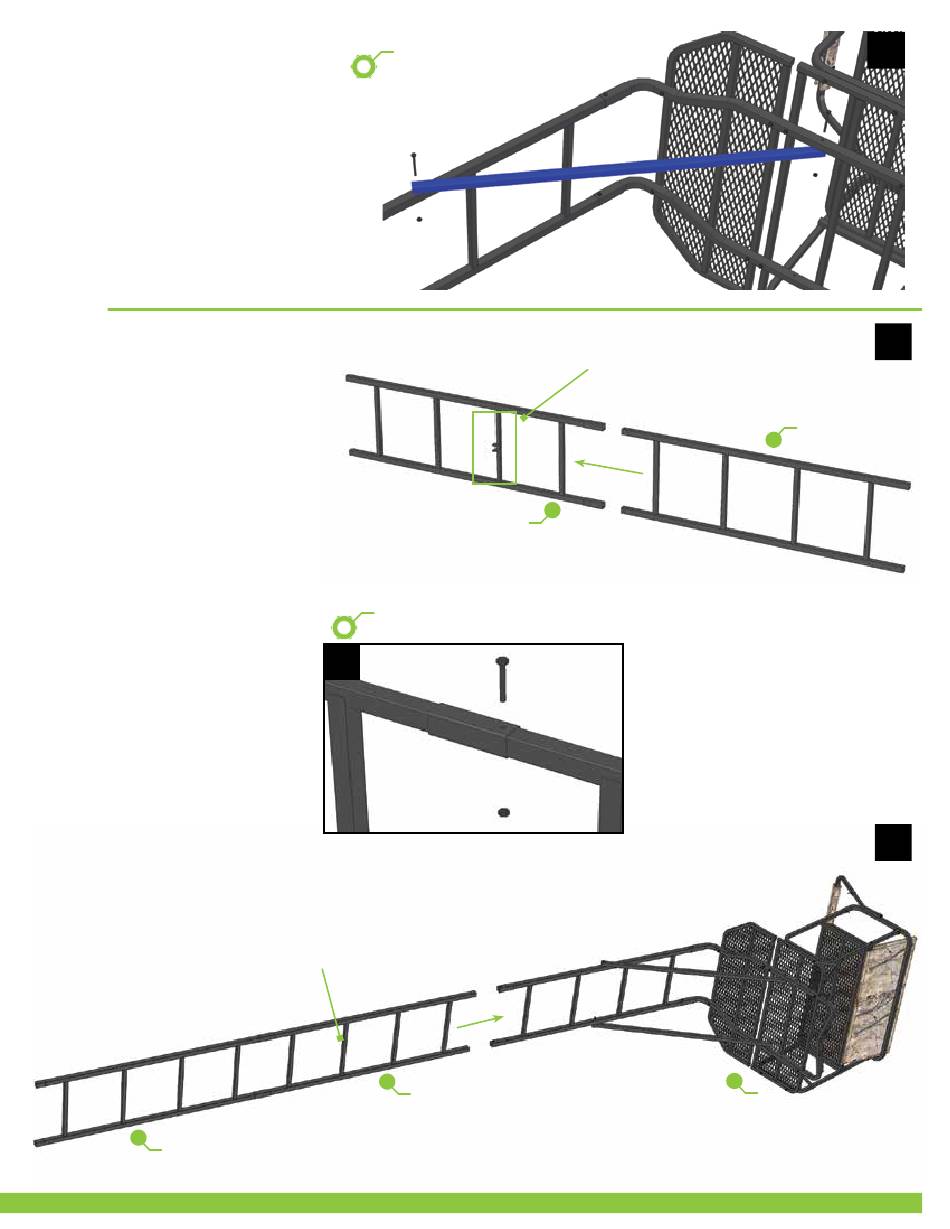

1. 1. Placez la section inférieure de
l'échelle et la section du milieu de
l'échelle tel qu'illustré à la figure 27. Le
support en ''U'' soudé fait face à l'arbre
lorsqu'assemblé.
La section inférieure de l'échelle ne
possède pas de coupleurs soudés.
2. Glissez les sections de l'échelle
ensemble, alignez les trous et utilisez un
boulon 1 3/4 po. et un écrou de blocage
afin de sécuriser chaque côté (voir
figure 28).
3. Glissez les sections complétées du bas
et du milieu de l'échelle dans la section
complétée de la plateforme et du siège
pour finir l'assemblage tel qu'illustré à la
figure 29.
4. Sécurisez en utilisant des
3/4 po. et des écrous de blocage. (voir
figure 30).
SECTION INFÉRIEURE DE
L'ÉCHELLE
(PN 82066.930)
2 3/4" BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
1 3/4" BOULONS, ÉCROU DE
BLOCAGES - SERRER À CLÉ
28
boulons 1
SUPPORT EN ''U''
SOUDÉ FAISANT
FACE À L'ARBRE
SUPPORT EN
''U'' SOUDÉ
SECTION DU
MILIEU DE
L'ÉCHELLE
(PN 82066.920)
SECTION DU MILIEU DE
L'ÉCHELLE
(PN 82066.920)
26
27
SECTION IN-
FÉRIEURE DE
L'ÉCHELLE
(PN 82066.930)
29
PLATEFORME COM-
PLÉTÉE / ASSEMBLAGE
DU SIÈGE
PG 19
