INDEX
2
LISTE DES PIÈCES
CONTENU DE LA BÔITE
PN
DESCRIPTION
82066.010
BARRE DE TENSION LATÉRALE
82066.020
SUPPORT POUR ÉCHELLE
82066.200
APPUI GAUCHE DE LA PLATEFORME 1
82066.250
APPUI DROIT DE LA PLATEFORME
82066.100
PLATEFORME AVANT
82066.150
PLATEFORME ARRIÈRE
82066.300
FOURCHE
82066.400
SUPPORT GAUCHE POUR SIÈGE
82066.450
SUPPORT DROIT POUR SIÈGE
82066.600
SIÈGE
82066.910
SECTION SUPÉRIEURE DE L'ÉCHELLE
82066.920
SECTION DU MILIEU DE L'ÉCHELLE
82066.930
SECTION INFÉRIEURE DE L'ÉCHELLE
82066.940
SECTION DU STABILISATEUR MÂLE
82066.950
SECTION DU STABILISATEUR FEMELLE 1
82066.500
ACCOUDOIR
82066.820
APPUI-ARME GAUCHE
82066.830
APPUI-ARME DROITE
82066.810
BARRE D'APPUI-ARME
82066.850
SIÈGE EN MOUSSE
82066.840
COUSSINET POUR BARRE D'APPUI-ARME 1
82066.700
ENSEMBLE D'ACCESSOIRE
CONTENU DE LA POCHETTE DES ACCESSOIRES
PN
DESCRIPTION
82066.890
POCHETTE DE LA QUIN CAILLERIE
82066.750
ROCHET DE LA PLATEFORME AVEC
BOUT EN BOUCLE
82066.755
COURROIE COURTE DE PLATEFORME
POUR ROCHET
82066.760
COURROIE STABILISATRICE AVEC BOUCLE
À CAME POUR ÉCHELLE COURTE
82066.765
COURROIE STABILISATRICE AVEC BOUCLE
POUR ÉCHELLE LONGUE
82066.870
DVD AVEC INSTRUCTIONS
82066.880
HARNAIS EN QUATRE POINTS AVEC COURROIE
POUR ARBRE ET COURROIE POUR ARBRE ET
INSTRUCTIONS
STABILIZER BAR ROPE
3
OUTILS REQUIS
Outils
•
Clés 7/16 po. et / ou Douille / Rochet
- L'assemblage peut être facilité avec l'utilisation d'un rochet électrique ou d'une perceuse avec douille (assurez-vous de ne pas serrer
trop fort lors de l'assemblage avec des outils électriques).
- Il est recommandé que les boulons soient triés par nombre de filetage et grandeur avant l'assemblage.
PG 14
AVERTISSEMENTS GÉNÉRAUX ET PRÉCAUTIONS, LIMITES DE POIDS DU MIRADOR
SECTION 1 - INDEX
SECTION 2 - LISTES DES PIÈCES
SECTION 3 - OUTILS REQUIS
SECTION 4 - ASSEMBLAGE
SECTION 5 - INSTALLATION ET UTILISATION
SECTION 6 - ENTRETIEN ET SOINS
SECTION 7 - SUSPENSION DU HARNAIS
SECTION 8 - INFORMATION SUR LA GARANTIE LIMITÉE
Appellez le 256-353-0634 ou visitez le site web à l'adresse http://www.summitstands.
com/contactus/ si vous avez des questions, si vous avez besoin de pièces de
remplacement, si des pièces sont manquantes ou si le DVD inclus est défectueux.
QUANTITÉ
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
QUANTITÉ
1
1
1
2
2
1
1
1

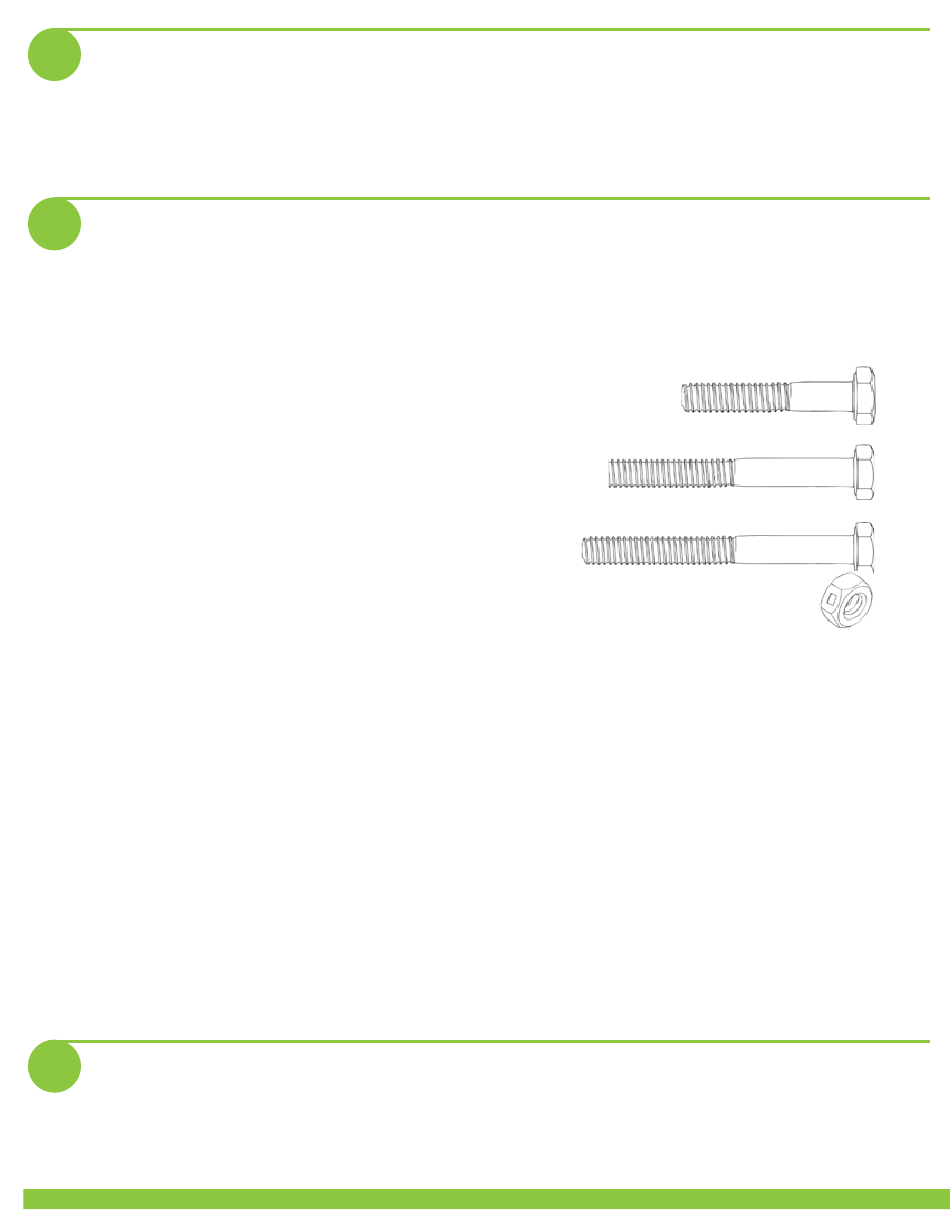

82066.890 -
POCHETTE DE LA QUINCAILLERIE
1/4x20, classe 5.
PN
10601
10670
10612
Utilisation
Boulons pour échelle principale / écrou -1/4x20 quincaillerie
DESCRIPTION
1 3/4" BOULON, 1/4x20
2 1/2" BOULON, 1/4x20
2 3/4" BOULON, 1/4x20
ÉCROU DE BLOCAGE, 1/4x20
1/4" GOUPILLE D'ARRÊT
1/4" BAGUES
COUSSINETS DE CAOUTCHOUC POUR
APPUI-ARME
www.summitstands.com
PAGE 13
P 14
P 14
P 14
P 15 - 20
P 21 - 23
P 24
P 24
P 24
QUANTITÉ
19
14
4
37
3
2
2
