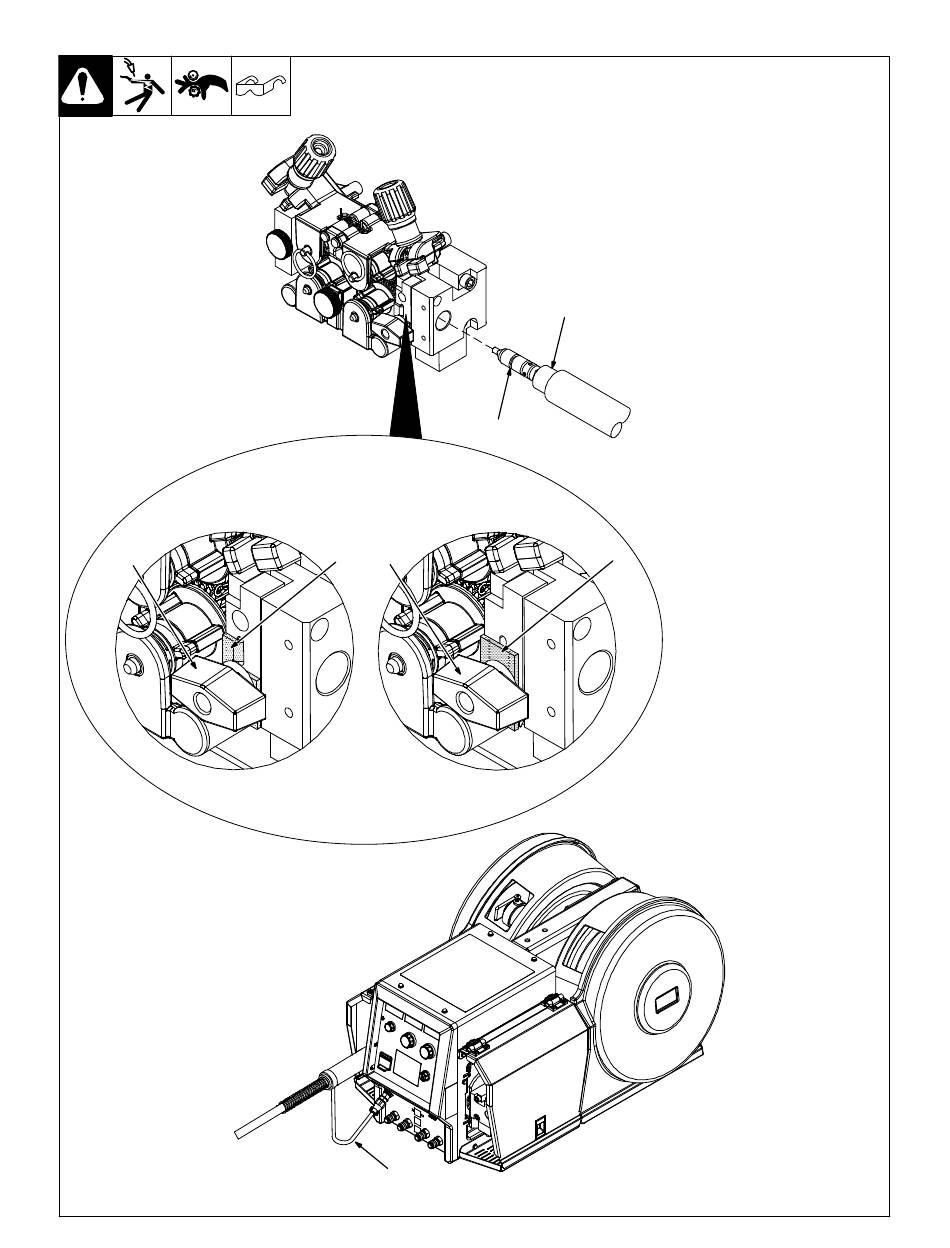

4-12. Mise en place de la torche de soudage
Mise en place d'une torche
avec raccord Accu-Mate
1
4
Mise en place d'une torche
sans raccord Accu-Mate
1
2
6
1
Vis de serrage papillon
2
Languette de blocage de la
torche
3
Languette de blocage de la
torche tournée de 180 degrés
4
Rainure du raccord de torche
5
Embout de raccord de la
torche
Mise en place d'une torche avec
raccord Accu-Mate
Desserrer la vis de serrage papillon
pour dégager l'embout de la torche
de la languette de blocage de la
torche.
5
Enfoncer au maximum l'embout
dans la bride de serrage de sorte
que la rainure du raccord de la
torche soit au niveau de la languette
de blocage de la torche.
Fixer la torche à l'aide de la vis de
serrage papillon.
Mise en place d'une torche sans
raccord Accu-Mate
Si la torche à raccorder ne présente
pas de rainure dans son raccord,
desserrer la vis de serrage papillon
et tourner à 180 degrés la languette
de blocage de la torche. Ceci évite
que celle−ci n'entre dans le raccord
3
de la torche.
Enfoncer au maximum l'embout
dans la bride de serrage.
Fixer la torche à l'aide de la vis de
serrage papillon.
6
Câble de commande de la
torche
Insérer la prise dans le connecteur
de commande de la torche et serrer
le collet fileté.
Réf. 301199010 / Réf. 270 026-A / Réf. 260233-B
OM-277151 Page 19
