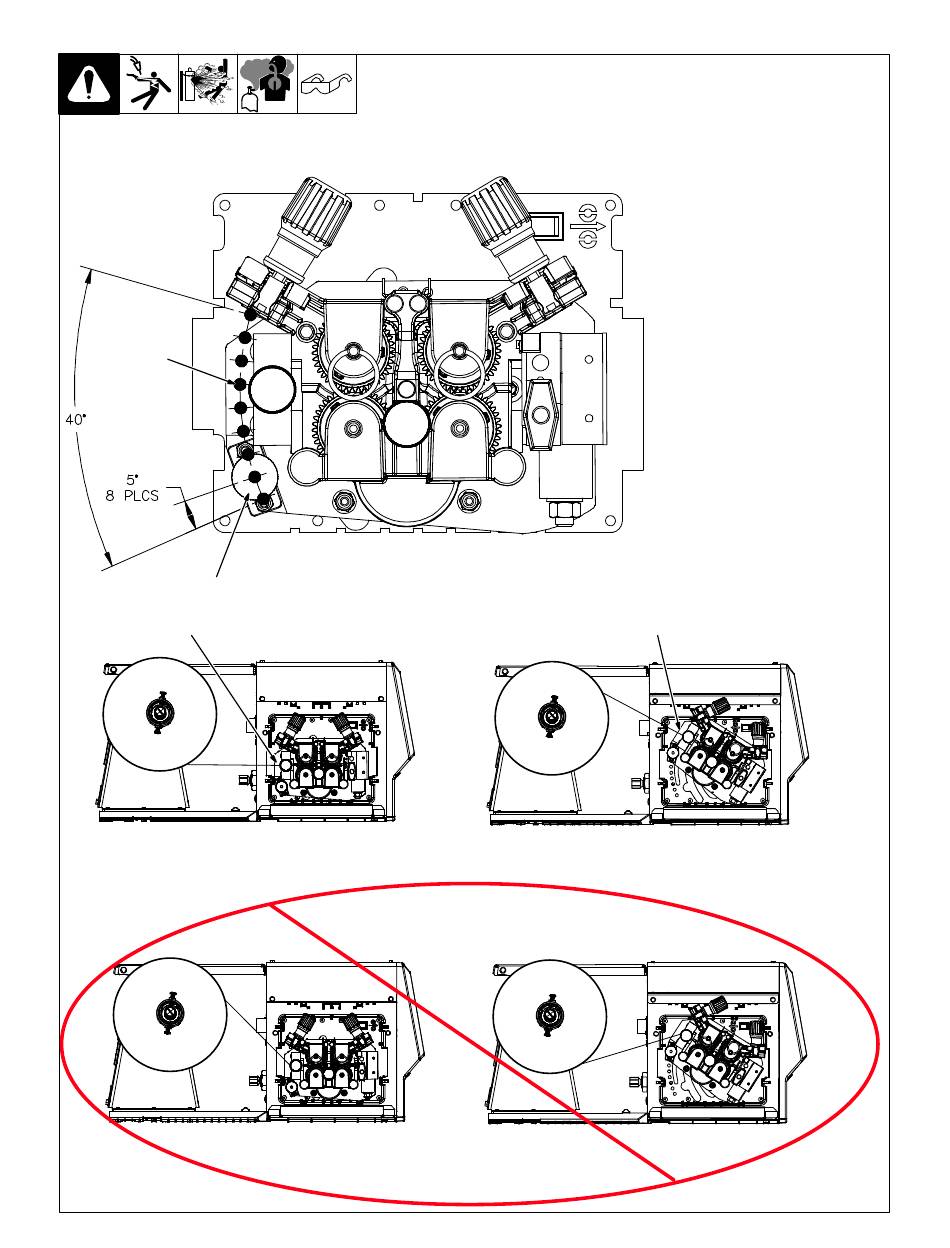

4-11. Faire tourner l'ensemble d'entraînement
2
1
3
Le fil s'alimente depuis le bas de la bobine
OM-277151 Page 18
Bon
Le fil s'alimente depuis le haut de la bobine
Mauvais
1
Molette et broche de maintien
2
Orifices de réglage (8)
Les emplacements d'orifice sont
espacés de 5 degrés. Il y a un total
de huit orifices pour une plage de 40
degrés. Le second orifice à partir du
bas
positionne
l'ensemble
d'entraînement du fil parallèle à la
base du dévidoir.
Pour faire tourner l'ensemble
d'entraînement, tirer la molette de
maintien et la maintenir tout en
faisant
tourner
l'ensemble
d'entraînement.
Relâcher
molette à la position souhaitée pour
verrouiller
l'ensemble
d'entraînement en place.
3
Angle du fil à l'ensemble
d'entraînement
Faire
tourner
l'ensemble
d'entraînement afin de réduire les
courbes dans le faisceau de la
torche MIG.
Le fil peut être configuré pour
s'alimenter depuis le haut ou le bas
de la bobine de fil. Sélectionner
l'option qui arrive au chemin le plus
droit possible dans l'ensemble
d'entraînement.
3
Réf. 259 144-A / 269 820-A
la
