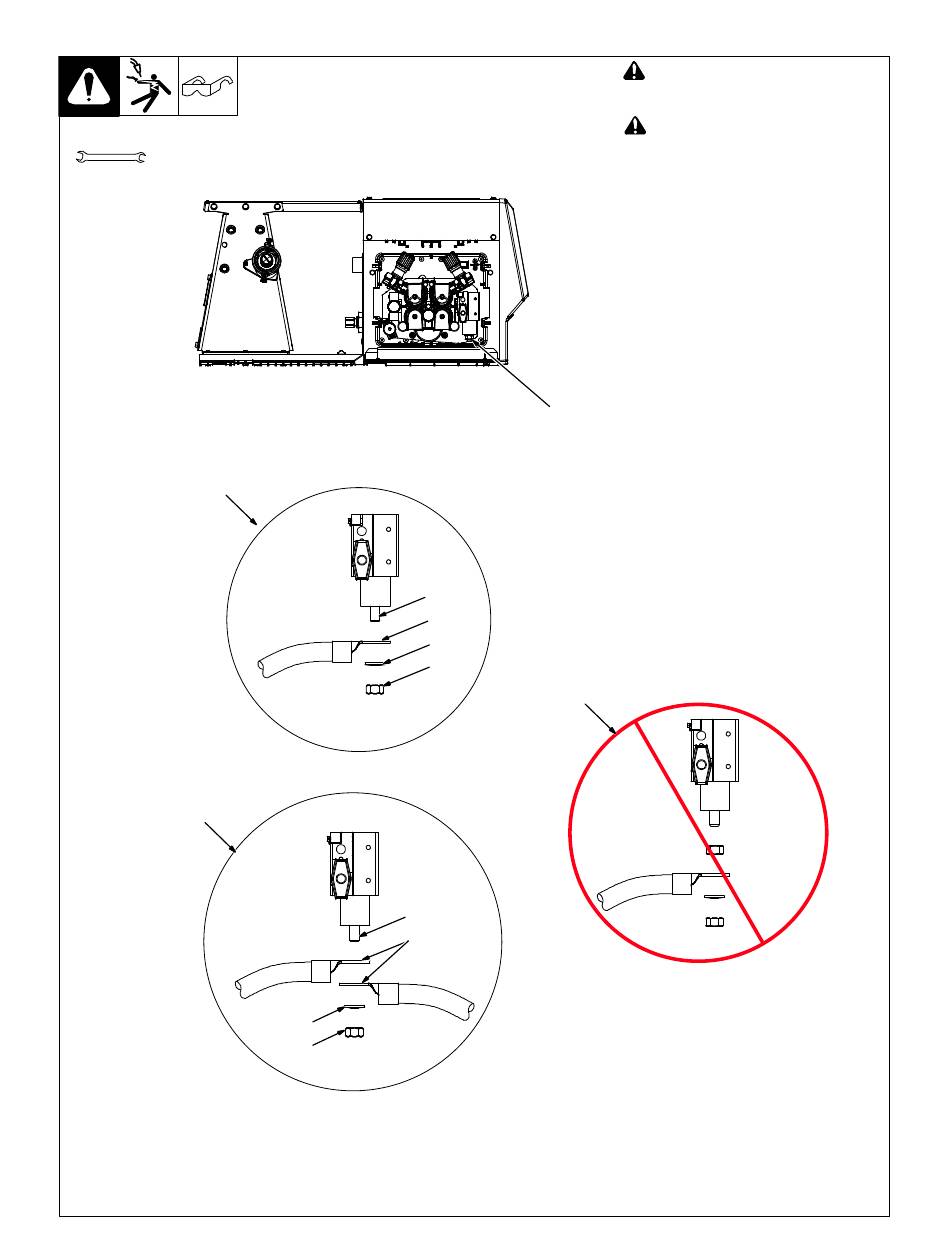

4-5. Raccordement du câbles de sortie de soudage
Outils nécessaires :
3/4 in. (19 mm)
2
3
OM-277151 Page 14
Vue latérale du dévidoir
avec porte ouverte
5
6
7
8
câbles doubles 2/0 et plus grands
1
5
6
7
8
4
!
Couper l'alimentation avant de
brancher sur les languettes ou les
prises de sortie de soudage.
!
Un mauvais branchement des câbles
de soudage peut entraîner des
surchauffes
voire
un
d'incendie ou peut endommager
votre appareil.
S'assurer que tous les raccords sont bien
serrés.
Branchement à la languette
.
Ne rien placer entre la borne du câble de
soudage et la languette de sortie.
Vérifier que les surfaces de la borne du
câble de soudage et de la languette de
sortie sont propres.
1
Borne de connexion positive
2
Raccordement correct du câble de
soudage pour un câble simple
3
Branchement correct du câble de
soudage pour les câbles doubles 2/0
et plus grands
4
Branchement incorrect du câble de
soudage
5
Boulon de borne de sortie de soudage
6
Borne du câble de soudage
7
Rondelle fournie
8
Écrou fourni
Déposer le boulon et l'écrou fournis de la
borne de sortie de soudage. Insérer le
boulon dans l'orifice de la borne du câble de
soudage et celui dans la borne de sortie de
soudage. Visser l'écrou sur le boulon
jusqu'à ce que la borne du câble de soudage
soit serrée contre la borne de sortie. Serrer
à 27−33 ft lb (36,6−45 Nm)
Réf. 259 144-A / Réf. 259 120-B
