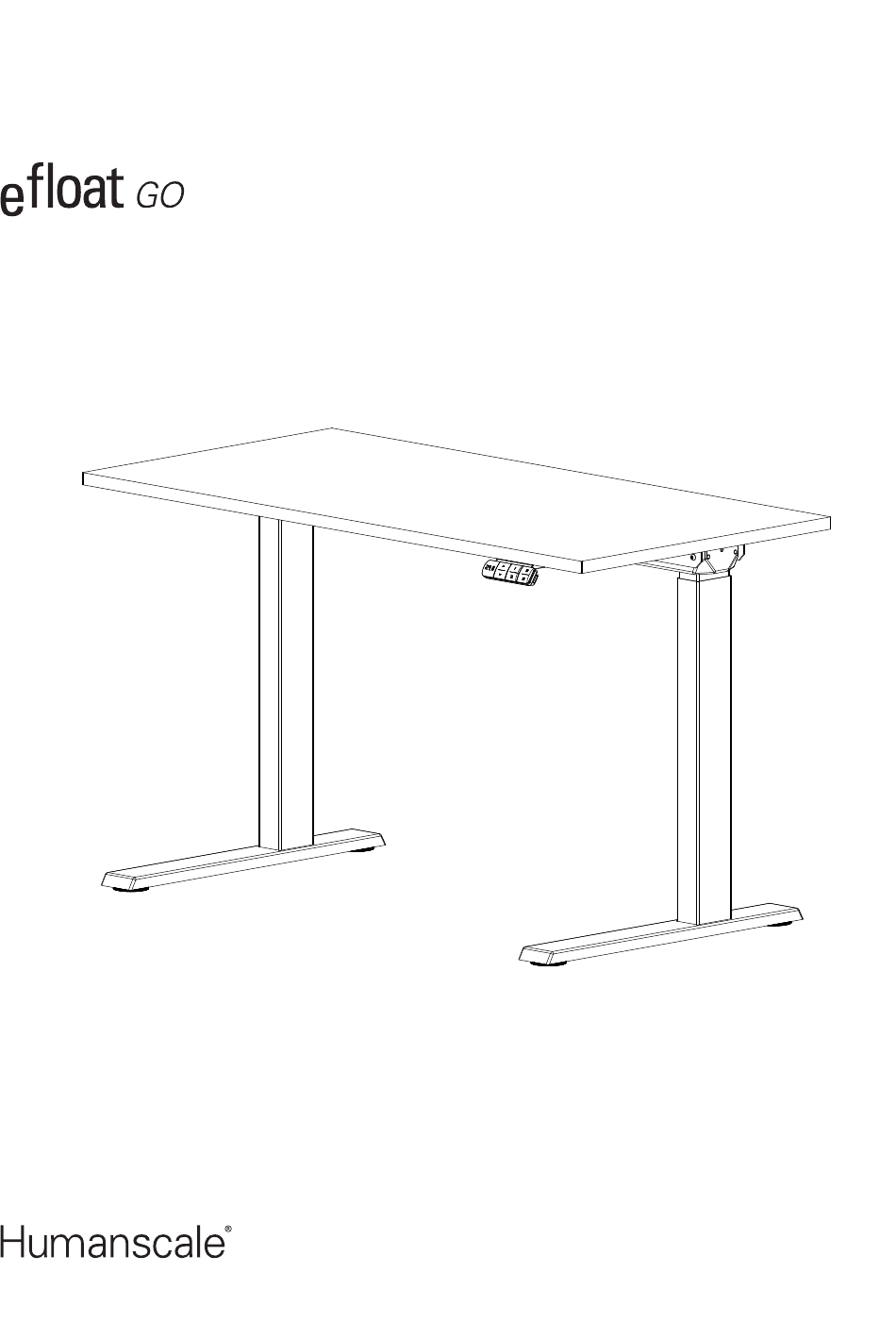

Assembly Instructions (Two-Column Kit, Beamless)
North America: +1 800 400 0625
EN
1
FR
16
Table des Matières
loading

Manuels Connexes pour Humanscale efloat go

Sommaire des Matières pour Humanscale efloat go

  • Page 16: Instructions Importantes De Sécurité

    Instructions importantes de sécurité LORS DE L'UTILISATION D'UN MEUBLE AVEC COMPOSANT ÉLECTRIQUE, DES PRÉCAUTIONS DE BASE DOIVENT TOUJOURS ÊTRE RESPECTÉES. LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER (CE MEUBLE). HUMMANSCALE NE PEUT PAS ÊTRE TENU RESPONSABLE DES BLESSURES OU DOMMAGES CAUSÉS PAR LE NON RESPECT DE CES INSTRUCTIONS. CONSERVER CES INSTRUCTIONS ET LES TRANSFÉRER AUX FUTURS UTILISATEURS.
  • Page 17 • Stratifié d'une épaisseur de 28 mm (1,1 po) pour des largeurs excédant 117 à 147 cm (46 à 58 po) (usage résidentiel et commercial) • Ne pas dépasser une charge maximale de 113 kg (250 lb), incluant le poids de la surface de travail. • Les pieds de 24 po doivent être utilisés pour les surfaces de travail de 23 à 24 po de profondeur tandis que les pieds de 30 po doivent être utilisés pour les surfaces de travail de 30 po de profondeur et moins.

  • Page 18: Avant De Commencer

    (2) Supports (2) Pieds ④ ⑤ ⑥ (10) Coussinets adhésifs Commutateur à main Boîtier de commande ⑧ ⑨ ⑦ Alimentation électrique Câble de connexion (10) Serre-câbles ⑩ ⑪ Surface de travail Humanscale Clé hexagonale de 4 mm (CONFIGURATION SPÉCIFIQUE, CONDITIONNEMENT SÉPARÉ)
  • Page 19 Matériel inclus ① ② ③ (8) 14 vis à métaux M6 (8) 10 vis à métaux M6 (24) 20 vis à bois ST5 ④ (2) 16 vis à bois ST4 Matériel à acheter ① (12) Vis à bois N10 x 1 po Pour la certification UL dans le cas d'applications commerciales, le client doit acheter la vis ci-dessus s'il utilise une surface de travail d'une épaisseur égale ou...
  • Page 20 Les surfaces de travail sont proposées avec différentes options d’avant-trous en fonction de la taille commandée. Légende NeatTech (uniquement pour les surfaces de Base eFloat Go (sans barre transversale) travail de 76 cm [30 po] de profondeur) Commutateur à main eFloat Go Non applicable à cette table...
  • Page 21 Surfaces de travail de 91 à 107 cm (36 à 42 po) de largeur DE FACE Surface de travail de 122 cm (48 po) de largeur DE FACE...
  • Page 22 B - Votre propre surface de travail. En cas d’utilisation de votre propre plateau, positionner le cadre de la table en utilisant les mesures indiquées ci-dessous. Pour créer des avant-trous, marquer soigneusement l'emplacement des trous. À l'aide d'un foret de 3 mm, percer un trou de 10 mm de profondeur. Faire attention de ne pas percer à travers votre surface de travail.
  • Page 23 Fixer le commutateur à main à la surface de travail à l’endroit désiré à l’aide des 16 vis à bois ST4 (2), le long du bord avant de la surface de travail. En cas d’utilisation d’une surface de travail universelle Humanscale, les avant-trous sont positionnés sur les côtés gauche et droit de la surface de travail, aux endroits recommandés.
  • Page 24 Brancher le commutateur à main dans le boîtier de commande. Relier les deux jambes au boîtier de commande, en utilisant le câble de connexion de la jambe la plus éloignée du boîtier de commande. Brancher le cordon d’alimentation dans le boîtier de commande. Utiliser les serre- câbles fournis pour fixer les câbles au dessous de la surface de travail (non illustré), avec du ruban adhésif double face ou les (10) 20 vis à...
  • Page 25 Commutateur à main 29.8 ÉCRAN À DEL HAUT/BAS PRÉRÉGLAGES MÉMOIRE Configuration/Réinitialisation initiale IMPORTANT : le bureau doit être RÉINITIALISÉ avant d'être utilisé. 1. Appuyer sur le bouton BAS, en déplaçant le bureau à sa position la plus basse, puis relâcher. 2. Maintenir le bouton BAS enfoncé jusqu’à ce que l’écran à DEL affiche à nouveau «    ».
  • Page 26 One-Touch / Constant-Touch Suivre les étapes ci-dessous pour passer de la touche unique à la touche constante. La fonction One- Touch ne nécessite qu’une seule pression sur le bouton « 1, 2 ou 3 » pour déplacer la surface de travail vers un emplacement de mémoire prédéfini. One-Touch est le paramètre par défaut. La fonction Constant-Touch nécessite une pression continue sur le bouton « 1, 2 ou 3 »...
  • Page 27 Pour définir la position de la limite supérieure : 1. Utiliser les boutons HAUT/BAS pour déplacer la base jusqu’à la position de hauteur maximale souhaitée. 2. Appuyer sur le bouton « M ». 3. Appuyer sur le bouton HAUT. L ’écran à DEL clignotera pour afficher « S -  ». 4.

  • Page 28: Dépannage

    Dépannage Erreur Solution S’assurer que tous les cordons sont complètement fixés et que la prise de votre La table ne se déplace pas table est branchée sous secteur. La table se déplace Réinitialiser la table. lentement Codes d’erreur S’assurer que tous les câbles sont correctement raccordés. Suivre les étapes du commutateur de réinitialisation de votre table.
