3.

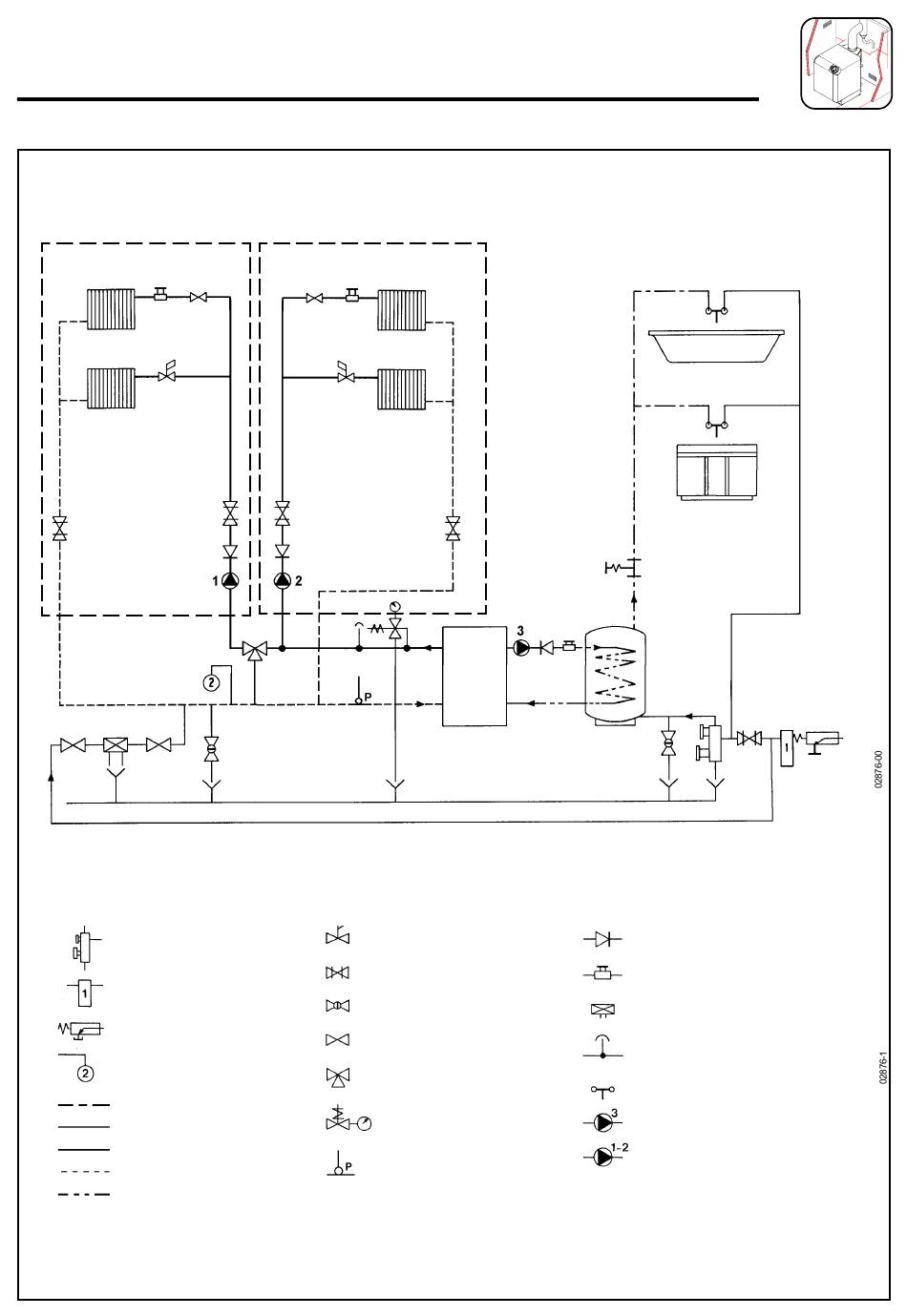

3 . 7 Schéma d'installation hydraulique chaudière
Circuit 1
Ég o ut
Groupe de sécurité taré
à 7 bar NF OBLIGATOIRE
Dispositif anti-tartre
ou anti-corrosion
Limiteur de pression
Vase d'expansion fermé
OBLIGATOIRE
(pression de gonflage 1 bar)
Tubulure eau chaude sanitaire
Tubulure eau froide sanitaire
Tubulure de départ chauffage
Tubulure de retour chauffage
Tubulure de départ et retour
échangeur préparateur
Circuit 2
Circuit 1 + 2
Circuit 2
LÉGENDE DES APPAREILS
Robinet thermostatique
Robinet vanne
Robinet de vidange
Robinet
Vanne 3 voies
Soupape de sécurité tarée
à 3 bar avec manomètre
obligatoire
Pressostat de manque d'eau
avec chaudière équipée ou non équipée
avec chaudière non équipée
Départ
Retour
Préparateur
Chaudière
E.C.S.
9
Clapet de non-retour
Purgeur manuel
Disconnecteur CB
Purgeur d'air automatique
Robinet sanitaire
Pompe de charge sanitaire
Pompe chauffage
Réf. : CH - 767 - A
