6.

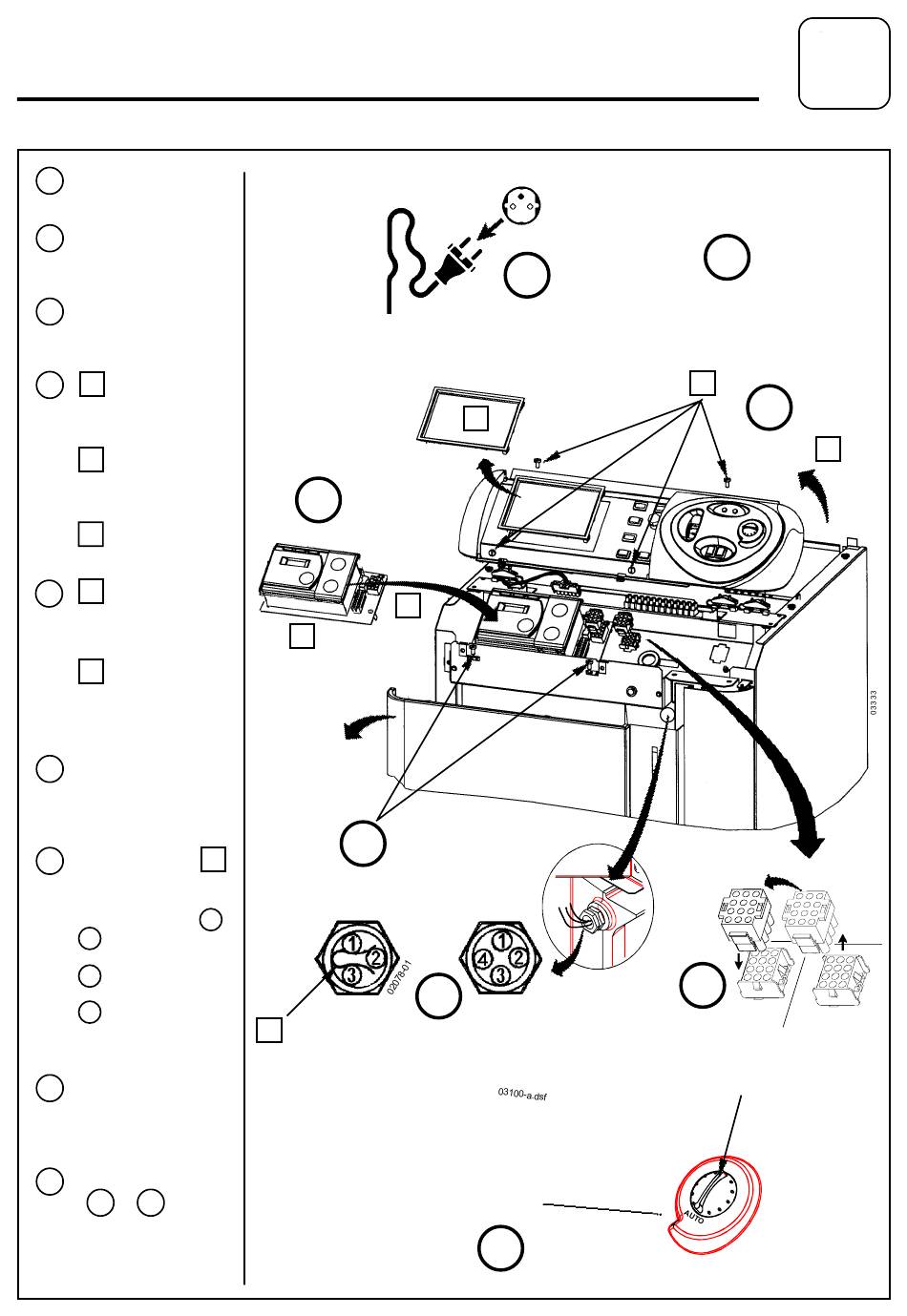

6 . 1 Montage d'une régulation Ecocontrol ou TH1010
1
Débrancher l'alimen-
tation électrique
2
Se reporter au § 3.7
pour les opérations
de 1 à 3
3
Enlever les 2 vis de la
façade chaudière et
la retirer
A
4
Enlever les 4 vis
du tableau de com-
mande
B
Faire basculer le
tableau commande
avec précaution
C
Enlever le cache
régulation
A
5
Déballer la
régulation de son
emballage
B
La monter sur le
caisson du tableau
de commande et la
fixer avec les écrous
6
Enlever l'embout du
connecteur et le
brancher sur le circuit
imprimé
7
Enlever l'épingle
du doigt de gant et
inserrer la sonde régu-
lation chaudière 4
1
Thermostat de
chaudière
2
Thermomètre
chaudière
3
Thermostat de
sécurité de sur
chauffe
8
Mettre le thermostat
de régulation
chauffage TR sur
"AUTO"
9
Refaire les opérations
4
1
à
en sens
inverse
5
A
3
A
A
230 V - 50 Hz
1
C
B
7
8
13
2
A
4
B
6
TR
Réf. : CH - 767 - A
