3.

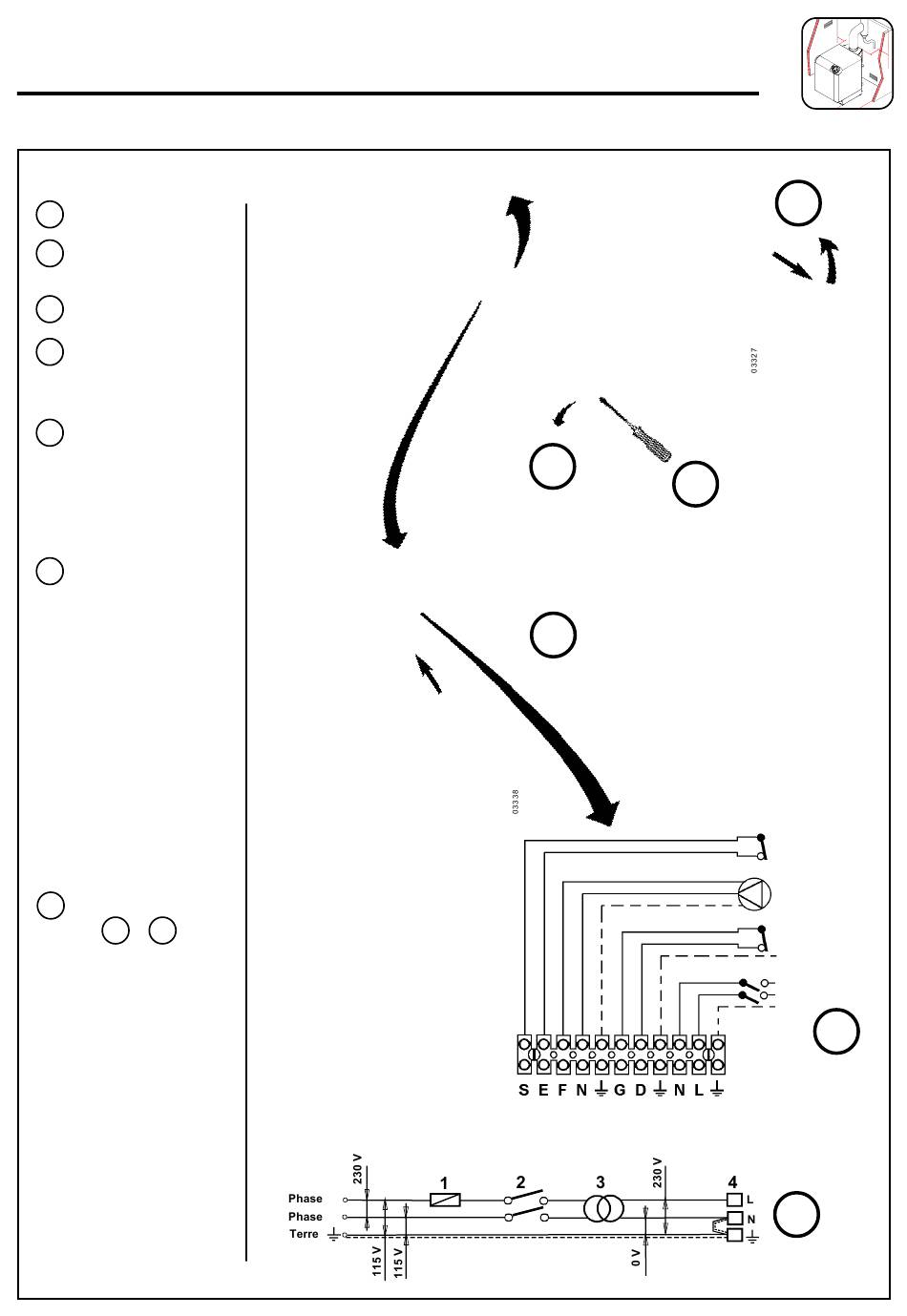

3 . 6 Raccordement électrique
1
Desserrer les 2 vis
2
Faire pivoter les
pattes de blocage
3
Retirer le dessus
4
Amener les câbles
d'alimentation vers le
bornier
5
Raccorder les câbles
au bornier conformé-
ment aux schémas
de câblage et de
principe voir pochette
jointe
6
Schéma de raccor-
dement d'un transfor-
mateur d'isolement, à
prévoir lorsqu'il n'y a
pas de neutre à la
terre.
Puissance 300 VA
pour la partie
chaudière, ajouter les
auxiliaires.
1 Fusible 10A
2 Interrupteur général
3 Transformateur
d'isolement 230V/
230V
4 Bornier chaudière
7
Refaire les opérations
de
3
à
1
en
sens inverse
Réf. : CH - 767 - A
2
4
8
3
1
03101-00
SEC-O
Q1
TH-A
ZG
5
6
03374.dsf
