1.
Dans la moitié supérieure sont affichés :
une image du dispositif connecté ;
●
une série d'informations données de base concernant l'entreprise propriétaire du dispositif et le
●
véhicule sur lequel le dispositif Key est monté.
2.
Au centre se trouvent les icônes qui représentent l'état des périphériques individuels :
État batterie : Présente, absente, en charge.
●
Type de connexion : Wi-fi, GPRS ou GSM (selon l'état d'initialisation de la ligne téléphonique au
●
démarrage du système).
Présence carte Sim/type de signal (GPRS).
●
Puissance du signal réseau téléphonique.
●
Signal GPS : Activé/Désactivé (Si désactivé, un X apparaît sur l'icône).
●
Carte SD : Présente/Absente.
●
Dispositif KeyDN : Présente/Absente.
●
Alarmes : Présentes/Absentes.
●
En plaçant le pointeur de la souris sur l'une de ces icônes et en le maintenant immobile pendant quelques
instants, vous verrez une notification qui expliquera la signification de l'image:
En cliquant individuellement sur chaque icône, vous accédez à la section du menu Diagnostic correspondant
(non présent sur toutes).
En double-cliquant, vous verrez la section du menu Settings = Réglages relative à l'icône cliquée.
3.
Les données les plus pertinentes en temps réel, telles que le pourcentage de charge de la batterie, la
tension et l'état du dispositif, sont affichées sous la ligne d'icônes.
4.
Les deux barres situées aux extrémités supérieure et inférieure offrent respectivement un accès immédiat
aux commandes les plus fréquemment utilisées et aux informations d'état du logiciel ; par exemple, si une
opération de quelque nature que ce soit est en cours, les informations de progression s'afficheront ici.
Faites toujours attention aux différents messages d'état qui sont périodiquement mis à jour.
X0138_PRO001_03_FR

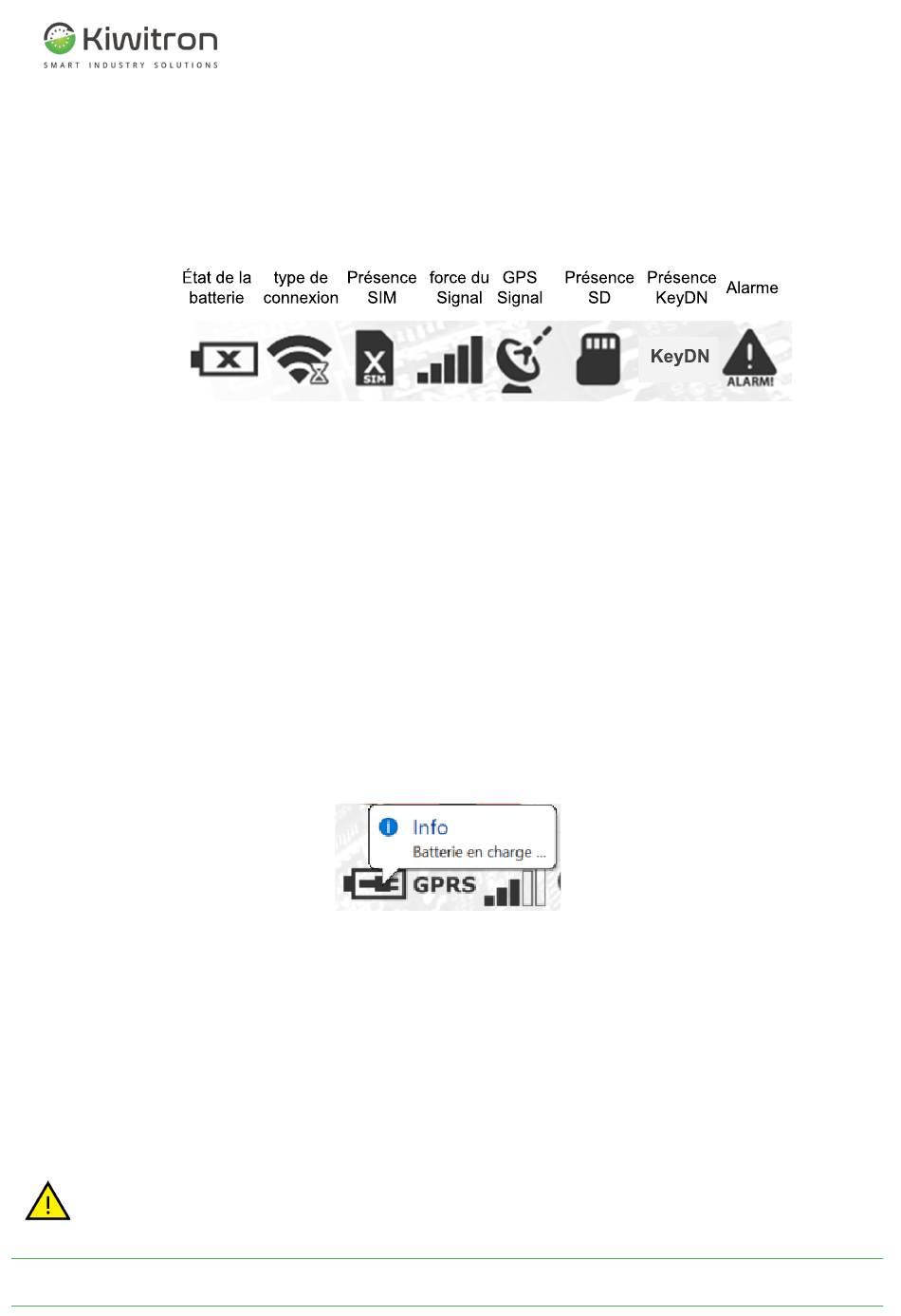

Fig.2 - État périphériques
IT - Key - XF01380 - XF01380D
