Dans la fenêtre du graphique, vous pouvez modifier l'épaisseur des lignes, modifier la couleur de fond et
●
activer un symbole indiquant sur le graphique les différentes valeurs prises par le capteur.
Dans le groupe "Sur axe Y2" sont répertoriés les capteurs analysés, avec à côté une case à cocher qui,
●
lorsqu'elle est activée, déplace le graphique du capteur correspondant sur l'axe Y2 (à droite) permettant
ainsi un affichage multi-échelle.
En déplaçant le curseur sur n'importe quel point du graphique, une bande dessinée s'affiche indiquant la
●
valeur du capteur à cet endroit précis. Avec la molette de la souris, vous pouvez modifier le zoom du
graphique pour agrandir ou réduire une certaine zone.
Vous pouvez également zoomer en dessinant un rectangle dans la zone que vous souhaitez agrandir.
●
Dans le menu qui s'ouvre en faisant un clic droit, vous pouvez réinitialiser le zoom pour afficher l'ensemble
du graphique et, éventuellement, imprimer la vue actuelle.
80

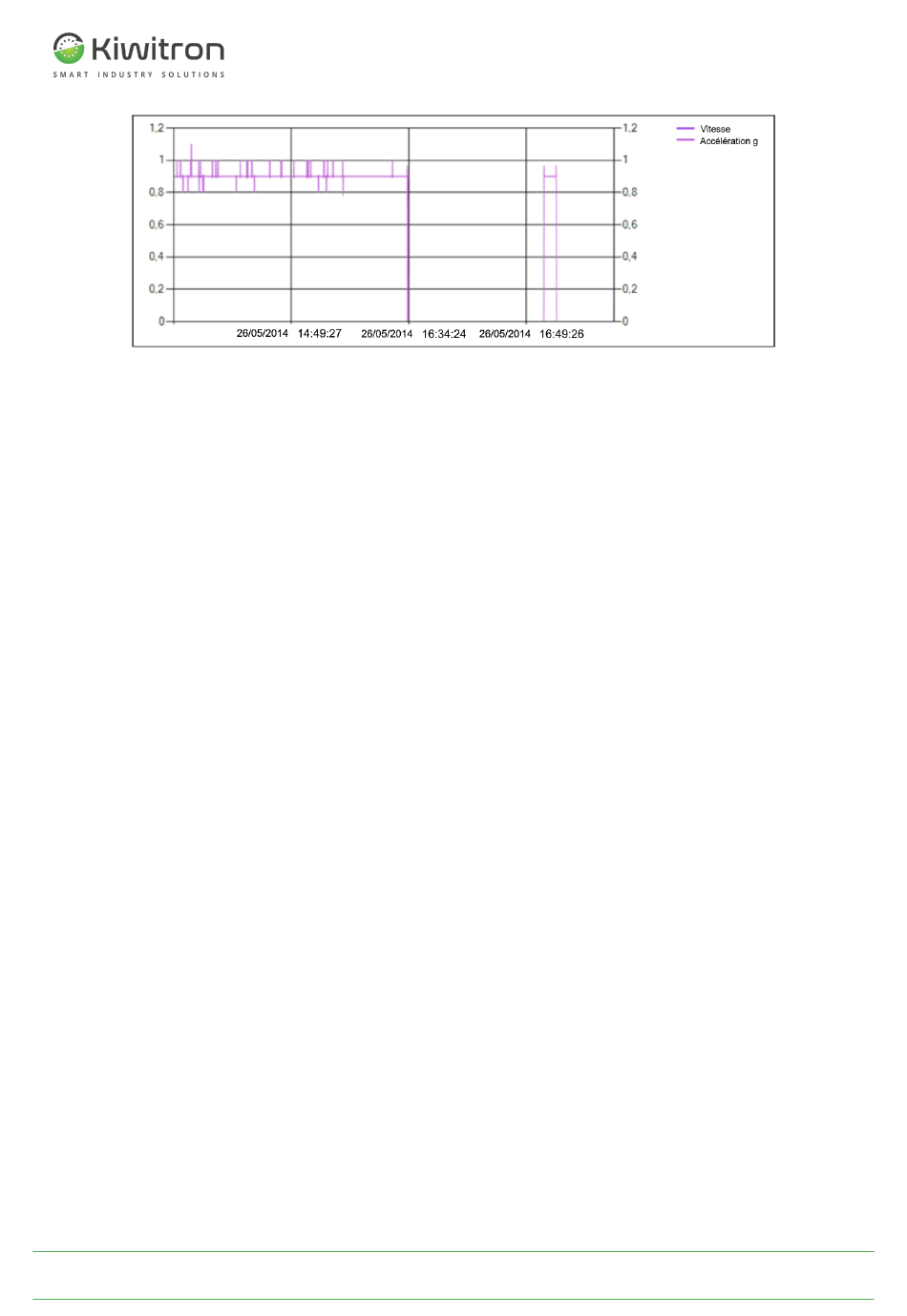

Fig.65 - Graphique (par exemple)
IT - Key - XF01380 - XF01380D
X0138_PRO001_03_FR
