Capteurs
(Paramètres → Signaux → AIN / DIN)
Cette section est dédiée aux paramètres avancés des capteurs (ou signaux) que le dispositif devra analyser et il
sera également possible de désactiver les éventuelles alarmes stockées dans le dispositif.
Plus de 50 dispositifs peuvent être configurés via cette section.
Setup Entrées analogiques (Setup AIN) : sert à normaliser les capteurs analogiques externes pour
●
pouvoir les traiter à l'intérieur du dispositif. Cette section fait référence aux Signaux Key dans lesquels les
capteurs normalisés peuvent être alarmés et traités.
Setup Entrées numériques (Setup DIN) : Très similaire au Setup Entrées analogiques, il diffère par le fait
●
que les entrées numériques ont une valeur de 0% ou 100% de sorte que vous n'avez pas besoin de définir
une échelle.
Entrées Analogiques (AIN)
Il y a deux Entrées Analogiques :
1. Entrée Analogique 1 : se trouve sur le pin 14 du connecteur X1 du dispositif KeyDN, il est 0-5V et
habituellement utilisé pour connecter le capteur de courant et analyser les données.

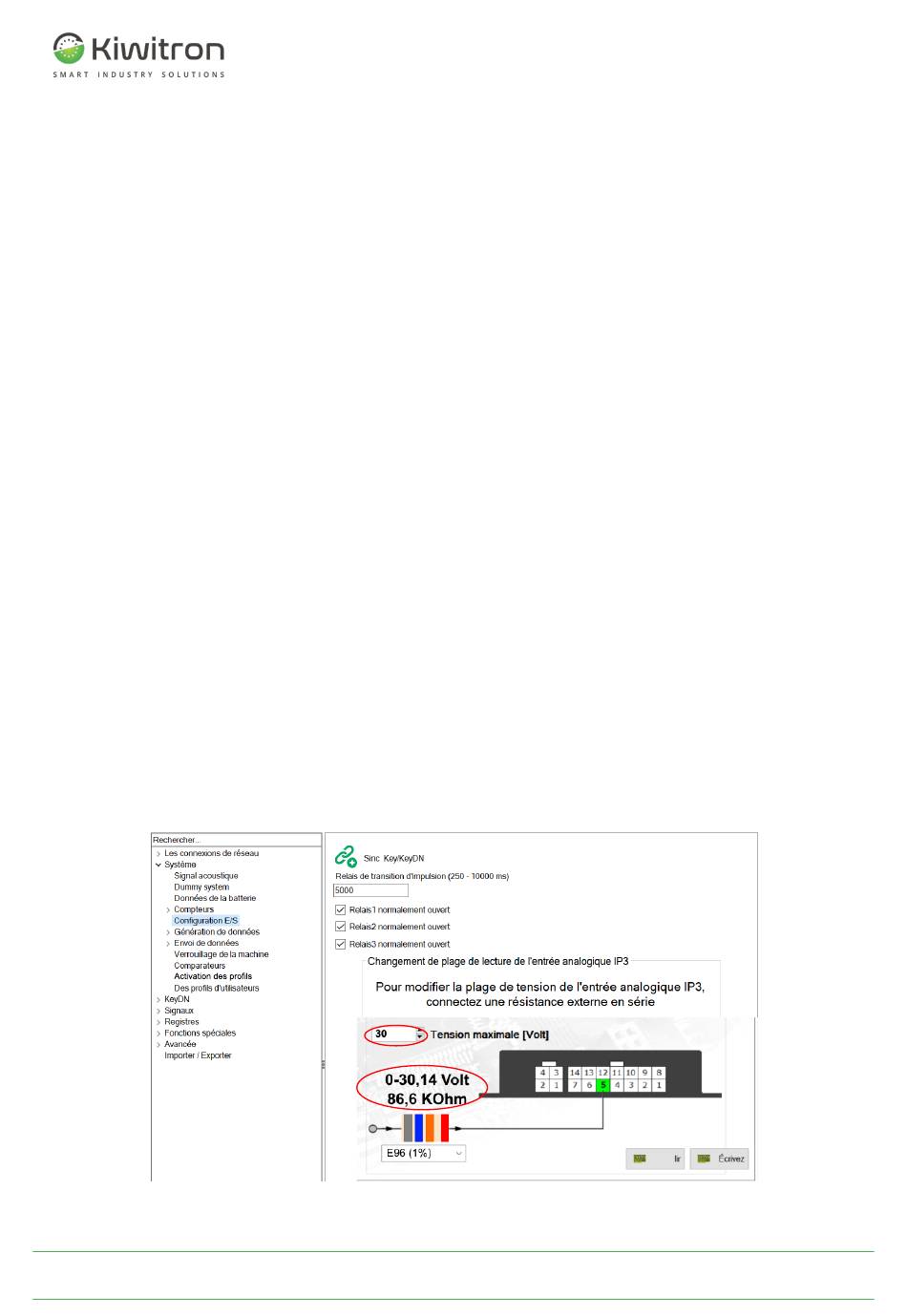

2. Entrée analogique 2 (IP3) : située sur le pin 5 du connecteur X1 du dispositif KeyDN, il est possible de
modifier la plage de tension en connectant une résistance externe, en la calculant via le Logiciel Key, en
allant dans Paramètres → Configurations E/S et en saisissant la valeur de tension maximale, obtenant
ainsi la valeur de la résistance à connecter ( Figura 39 )
54
Fig.39 - AIN
