Entrées Numériques (DIN)
Cette section est dédiée exclusivement au type d'entrée numérique connecté au dispositif, c'est-à-dire si le type
d'entrée est Normalement Ouvert ou Normalement fermé.
Cette configuration fait référence aux signaux Key et est exprimée en % de 0 à 100.
Par exemple, je peux connecter un capteur externe (par exemple, un capteur qui détecte l'encrassement des
filtres) et l'alarmer si la fréquence d'activation dépasse 70%.
Configuration des événements sur capteurs (SPN)
Voici un exemple de configuration d'un signal en définissant la génération d'une alarme au dépassement d'un
certain seuil de la valeur du SPN.
1. Accédez à la section signaux Key en cliquant sur : Paramètres →Signaux → Key :
2. Localisez le capteur que vous souhaitez configurer dans la liste et sélectionnez-le (vous pouvez agrandir la
fenêtre pour étendre la vue).
L'exemple ci-dessous montre la configuration du capteur Accélération qui génère une alarme mémorisée lorsque
la valeur de seuil (7g) est dépassée pendant plus de 10 millisecondes.
X0138_PRO001_03_FR

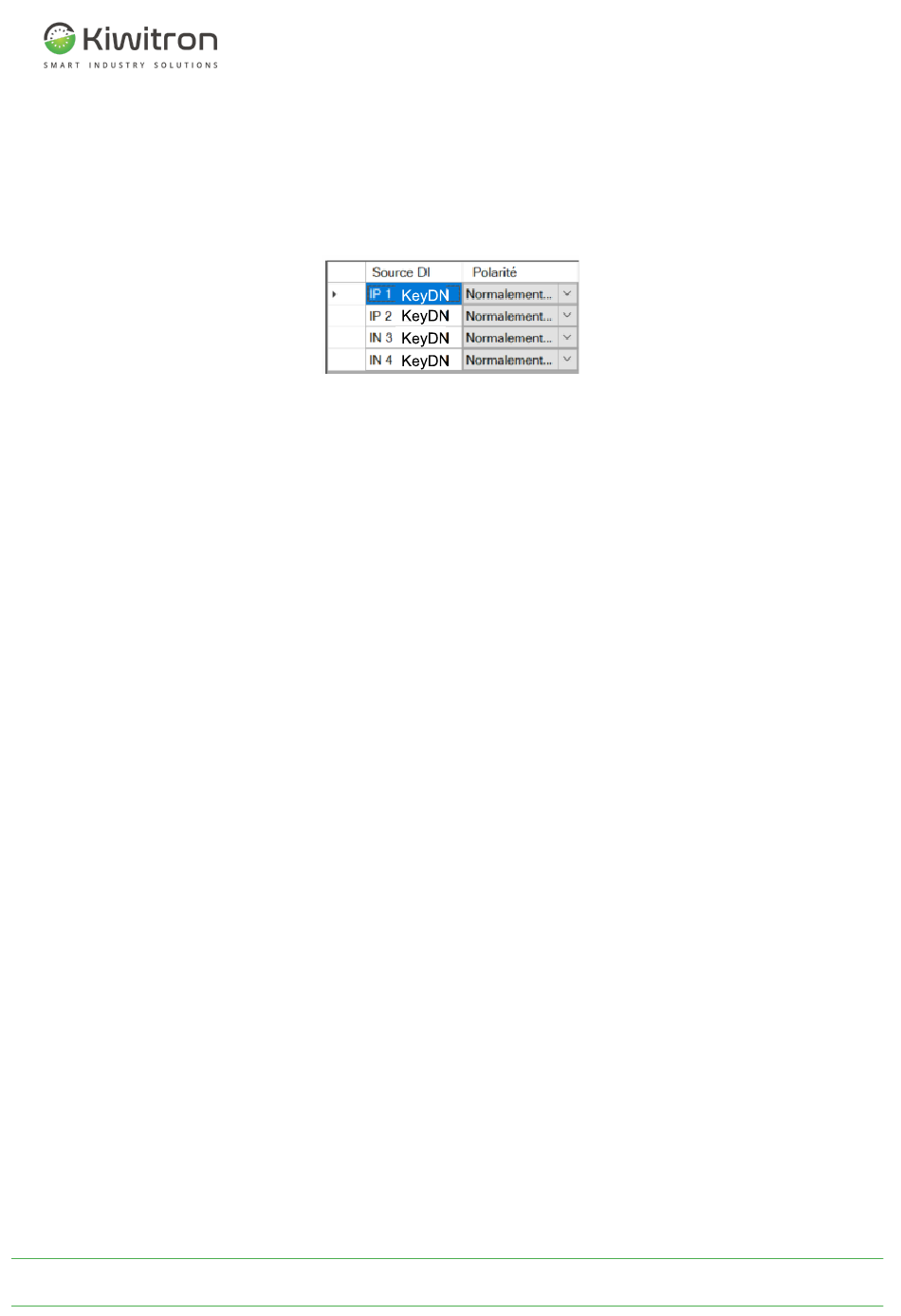

Fig.40 - DIN
IT - Key - XF01380 - XF01380D
55
