4 INSTALLATION
4.1 APPARENCE
Voyant d'alarme
Prise sonde
Indicateur de courant alternatif : le voyant est vert lorsqu'il est sous tension.
Prise pour sonde : elle sert à brancher la sonde de l'oxymètre pour mesurer la saturation en oxygène, la fréquence
cardiaque et l'IP.
Lampe d'alarme : Quand les données dépassent les seuils, en cas de tension trop basse, si le doigt n'est plus dans la
sonde, en cas de capteur désactivé ou défectueux, la lumière d'alarme s'allume.
Zone d'affichage : affichage d'informations sur les mesures.
Zone des boutons :
1 Bouton de changement de mode : cliquer dessus pour changer de mode (interface de mesure 1 / interface de
mesure 2)
2 Bouton de pause/confirmation d'alarme : lorsqu'une alarme est déclenchée, appuyer brièvement sur ce bouton
pour mettre le son de l'alarme en pause. Le temps de pause peut être paramétré à l'aide du menu. Appuyer longue-
ment pour confirmer l'alarme, l'alarme ne sera pas activée cette fois-ci.
3 Bouton de retour : retour au menu précédent.
4 Bouton haut/bas/bouton gauche/droit : pour changer la position de la barre de sélection. Bouton gauche/droit :
pour paramétrer la fonction de la partie correspondante.
5 Bouton de menu : dans l'interface de mesure de la forme d'onde, appuyez sur ce bouton pour accéder au menu de
réglage ; dans l'interface de menu, appuyer sur le bouton pour accéder au sous-menu correspondant.
6 Bouton de marche : lorsque le dispositif est hors tension, appuyer longuement sur ce bouton pour l'allumer ; lor-
sque le dispositif est déjà allumé, appuyer longuement sur ce bouton pour l'éteindre.
Port USB : Il est utilisé pour connecter l'ordinateur afin de transmettre des données par ligne de transmission de
données.
FRANÇAIS
Zone d'affichage
Bouton de changement de mode
Port USB

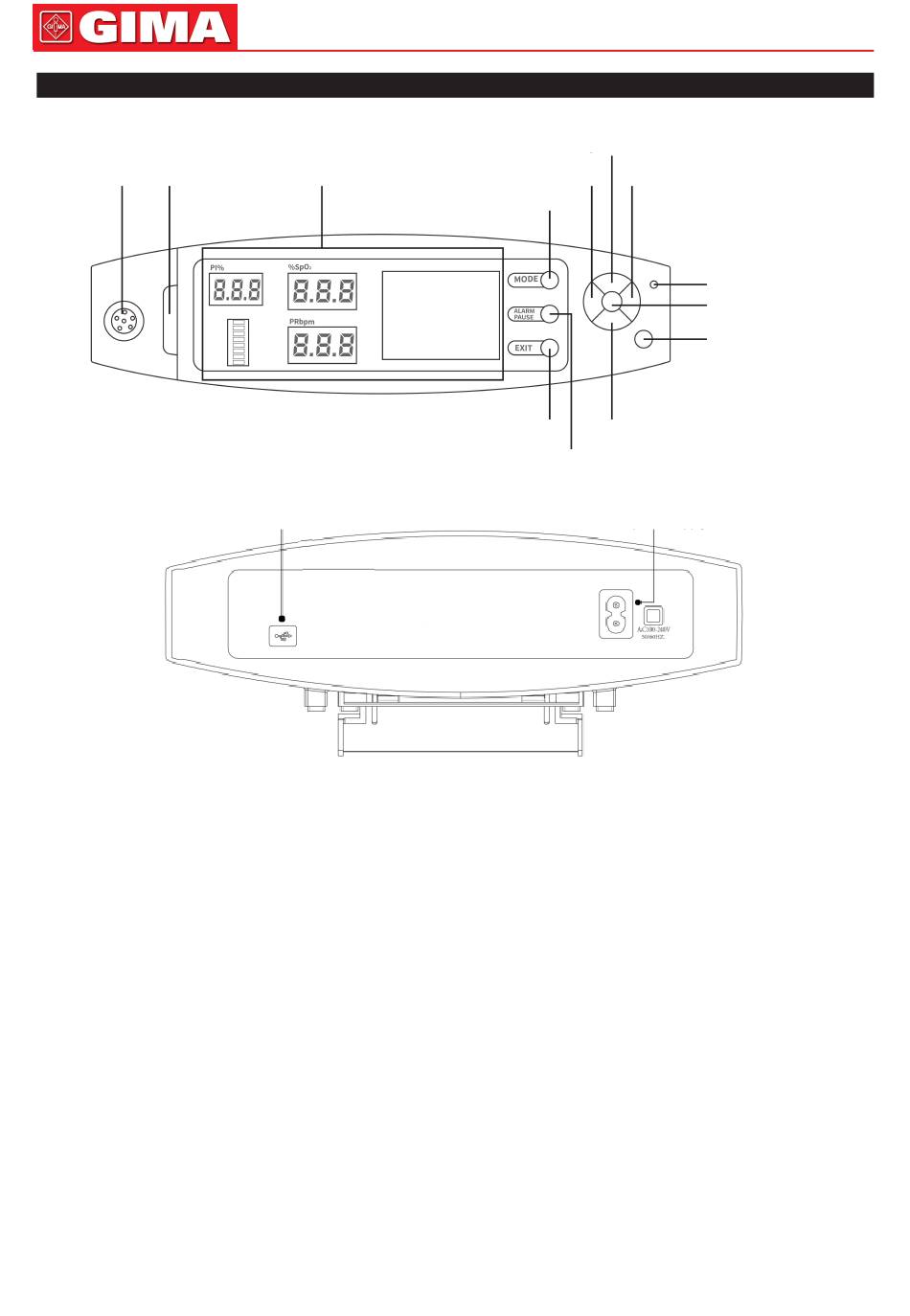

Figure 2. Apparence
Bouton haut
Bouton gauche Bouton droit
Bouton de retour Bouton d'arrêt
Bouton de mise en pause alarme
Alimentation électrique
48
Témoin lumineux
de courant alternatif
Bouton de menu
Bouton d'alimentation
