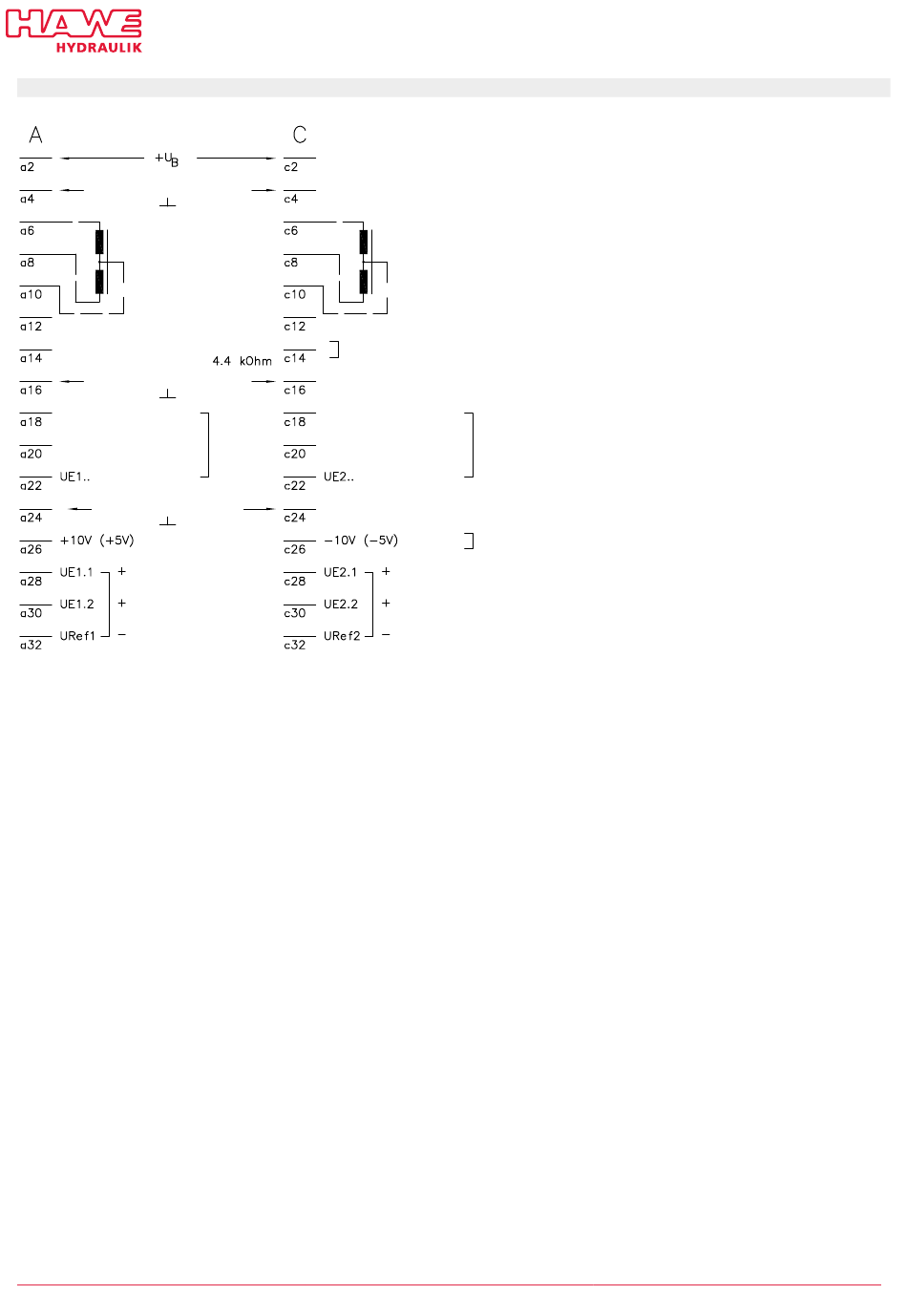

Plaque avant de l'amplificateur et affectation des connexions de la barrette de connexion
Canal 1
Tension d'alimentation
Masse de puissance
Électroaimant A1
Électroaimant B1
Pull-up
Résistance
Masse de puissance
Activation 1
Rampe ARRÊT 1
inversé
Masse signal
stable
Tension -
de consigne
Barrette de connexion selon DIN EN 60603-2
8/20
Canal 2
Électroaimant A2
Électroaimant B2
Sortie (de commutation) numérique
Activation 2
Rampe ARRÊT 2
inversé
stable
Tension -
de consigne
D 7817/2 - 05-2024 - 1.1
Entrée (de commutation) numérique
commutable
