5.3 Déparasitage
Dans des cas rares, il est possible que l'amplificateur proportionnel signale un défaut en raison de perturbations électromagnétiques sur
le site d'utilisation (par ex. à la commutation d'électrovalves insuffisamment ou non déparasitées). Dans ces cas, un déparasitage des
électrovalves tout-ou-rien est recommandé, et/ou le montage série d'un ltre CEM dans la tension d'alimentation sur le rack.
Dans l'hydraulique pour engin mobile, par ex. : ltre CEM haute performance, type : FN332-10A de la Sté Schaffner EMV GmbH, 76185
Karlsruhe
5.4 Gestion des erreurs
Les diodes électroluminescentes LED sur la plaque avant indiquent les états de fonctionnement de la platine d'amplificateur.
■
LED verte (Pow) : s'allume lorsque la tension d'alimentation est raccordée.
■
LED rouge (Err) : s'allume dans les situations de défaut. Le canal défectueux est signalé en supplément par le clignotement simultané
■
des LED verte (A) et orange (B) des LED spéciques aux canaux.
Parallèlement à la LED rouge, une sortie de signal (transistor NPN broche a14) est disponible. La signalisation de défaut (LED rouge)
■
et le signal de défaut (broche a14) sont maintenus jusqu'à la validation. La platine d'amplificateur reprend toutefois son fonctionne-
ment dès que la cause du défaut a été éliminée.

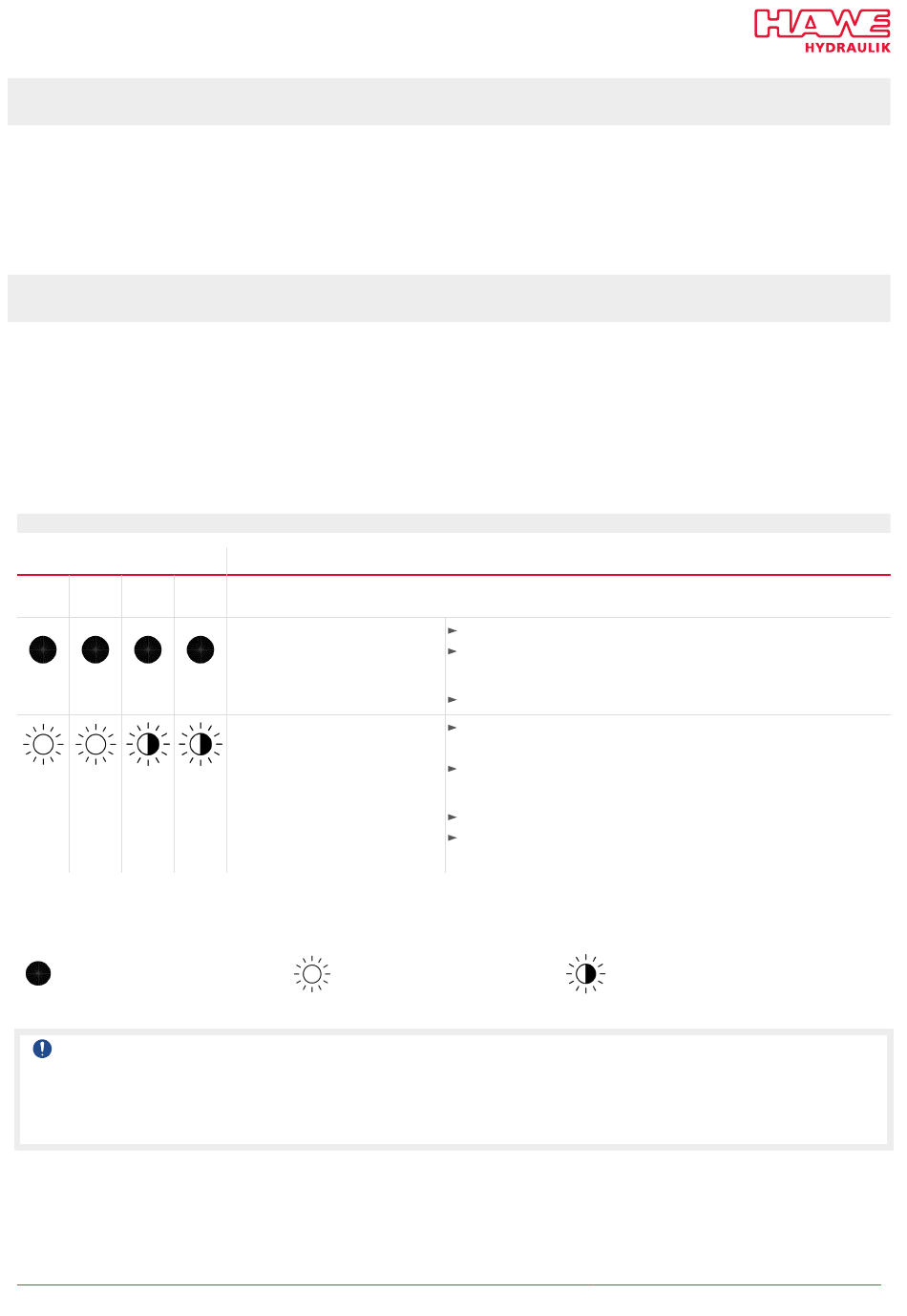

Défauts possibles
Code d'erreur LED
Pow
Err
A
B
(verte)
(rouge)
(verte)
(jaune)
*
Le courant d'électroaimant est coupé sans temporisation lors du blocage de l'ACTIVATION (BROCHE 18), mais réenclenché lors de la
réactivation par le biais du réglage de fonctionnement de rampe.
= LED éteinte
AVIS
Une situation de défaut peut uniquement être détectée par l'électronique une fois que les courants de bobine ont dépassé les
seuils admissibles au déclenchement. Il est donc impossible de prévoir un court-circuit ou une rupture de câble sur la sortie
avec TENSION DE CONSIGNE = 0 ou ACTIVATION BLOQUÉE (BROCHE 18). Ce genre de défauts n'est signalé que juste après le
déclenchement du côté concerné (étage nal).
HAWE Hydraulik SE
Cause possible
Tension d'alimentation insuffisante
U
< 9,1 V
B
Rupture de câble ou court-circuit
sur la sortie (côté bobine)
= LED allumée
D 7817/2 - 05-2024 - 1.1
Augmenter la tension d'alimentation.
Contrôler le ltrage et le rectier si nécessaire.
Réinitialisation de la signalisation de défaut
Réinitialisation automatique
Vérier l'absence de court-circuit sur les bobines d'électroaimant et
les câbles d'alimentation raccordés.
Vérier l'absence de rupture.
Réinitialisation de la signalisation de défaut
Après élimination du défaut
Réenclencher la tension d'alimentation OU générer un anc montant
sur la PIN 18
(activation) de l'amplificateur concerné.
*
= LED clignotante
15/20
