Exemples de montage
6.1 Commande de valves hydrauliques avec un électroaimant proportionnel jumelé ou deux électroai-
mants proportionnels simples

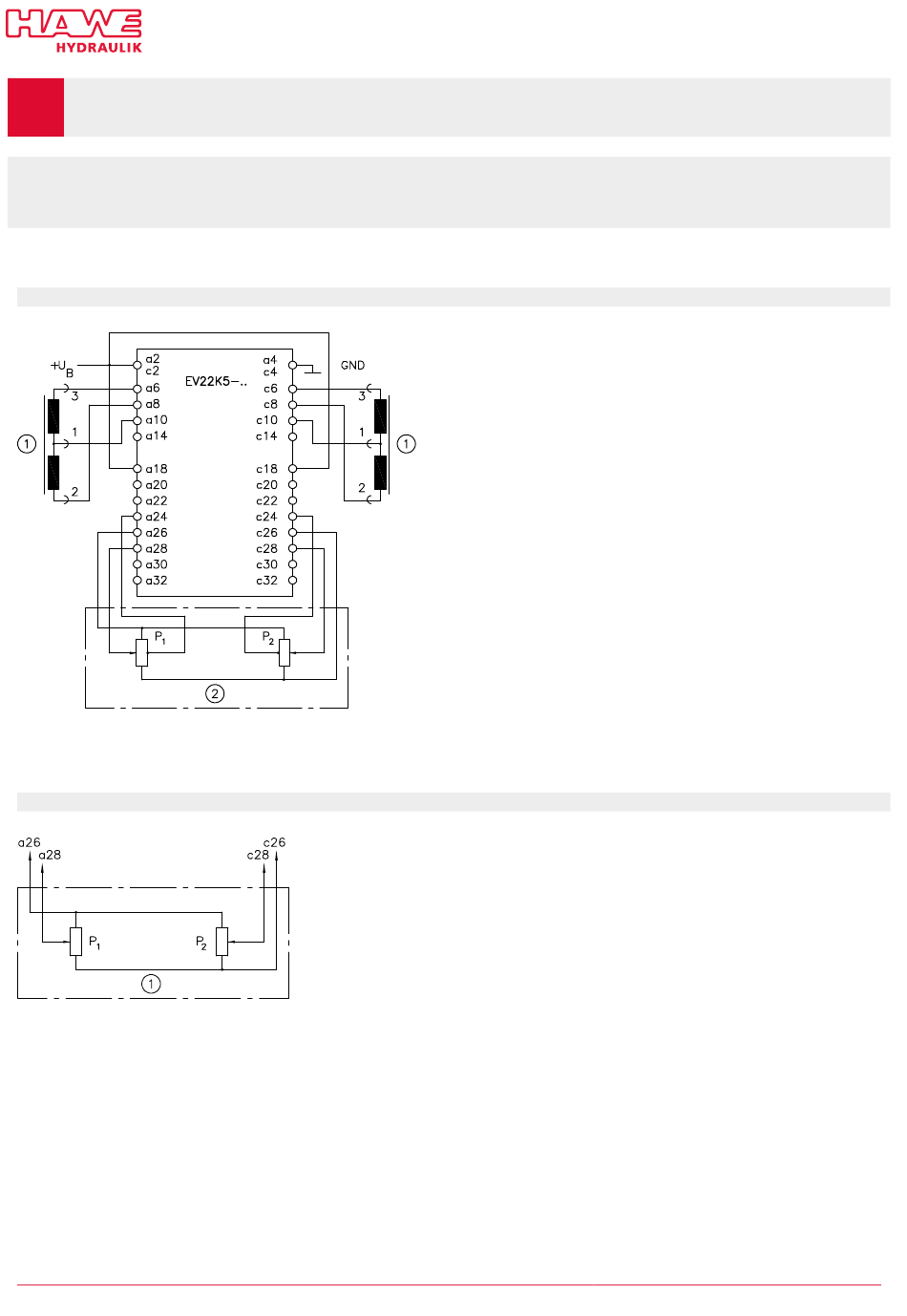

Description des connexions
Exemple 1
1
Électroaimant proportionnel jumelé ou électroaimant proportionnel simple
2
Levier à commande croisée
Exemple 2
1
Par ex. levier à commande croisée
16/20
(cf. Chapitre 3.4, "Caractéristiques
spéciques")
Le transmetteur de signal raccordé se compose de deux
potentiomètres à prise centrale, par ex. de deux leviers de
commande à un axe ou d'un levier à commande croisée à
deux axes. La tension de consigne est bipolaire.
Ce montage de base est protégé contre un dysfonctionne-
ment de l'électroaimant proportionnel jumelé non actionné
en cas de rupture d'un l sur l'entrée (potentiomètre de
valeur de consigne). En cas d'une telle rupture de l, le
distributeur proportionnel non actionné reste en position
neutre parce que la tension de consigne sur l'entrée de l'am-
plificateur proportionnel reste nulle.
Deux potentiomètres simples avec seulement trois
connexions (sans prise centrale) sont utilisés comme
transmetteur de signal. La tension de consigne est bipolaire.
Cette version très avantageuse en matière de prix présente
cependant l'inconvénient suivant : en cas rupture, par
ex., d'un câble d'alimentation reliant le potentiomètre
de valeur de consigne à la tension de référence +10 V
(a26), la tension de consigne sur l'entrée de l'amplificateur
proportionnel passe directement à -10 V. Cela implique un
déclenchement au maximum de l'électroaimant proportion-
nel du distributeur proportionnel non actionné, et donc une
déviation du distributeur jusqu'en butée avec un mouvement
incontrôlé, à la vitesse maximum du récepteur raccordé !
Ce type de montage ne doit donc être utilisé que si le
transmetteur de signal et la platine d'amplificateur sont
installés si près l'un de l'autre qu'un endommagement des
câbles d'alimentation paraît peu probable. Pour des raisons
de sécurité, il est préférable d'utiliser le montage décrit
dans l'exemple 1 ou 3.
