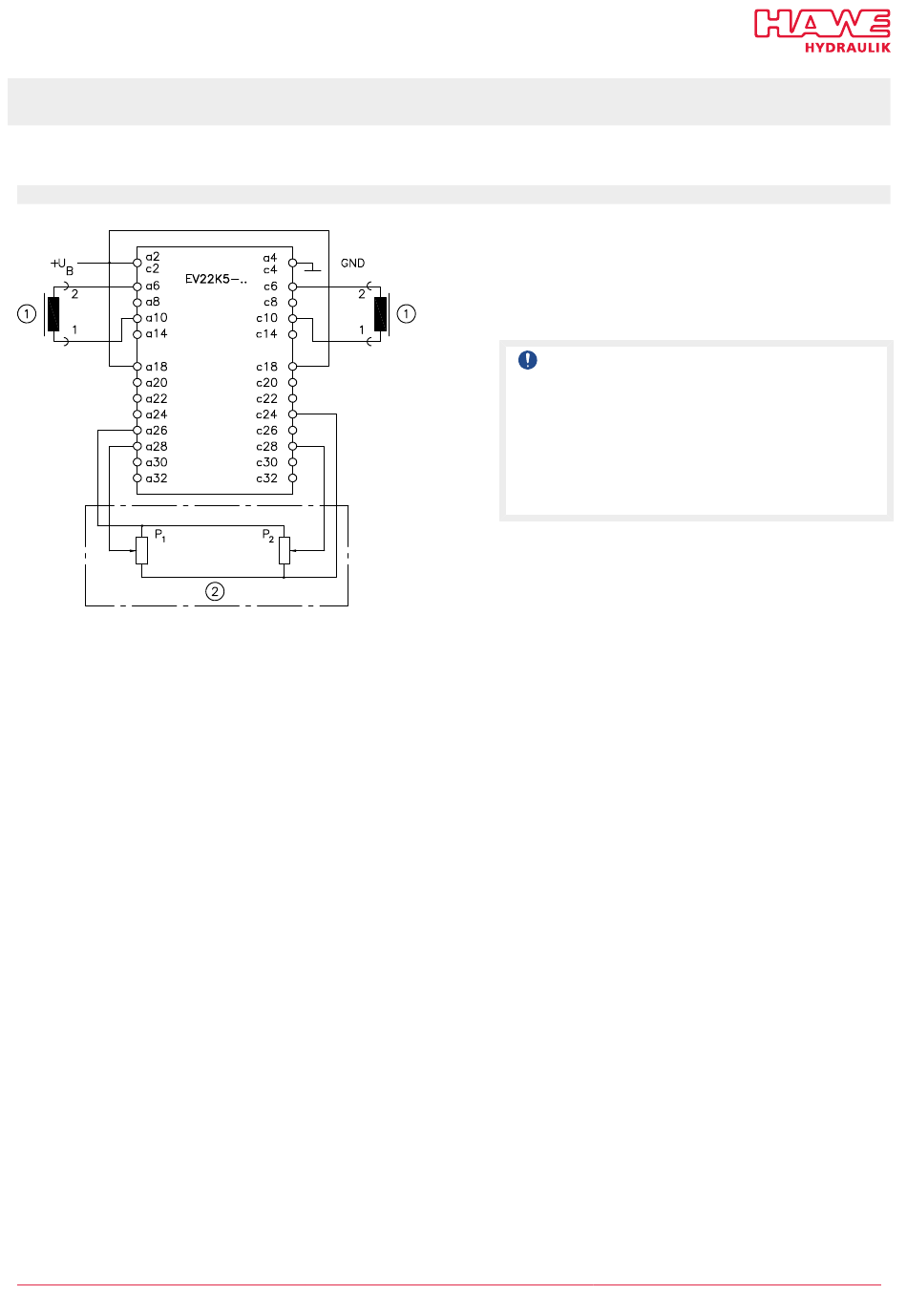

6.2 Commande de valves hydrauliques avec chacune un électroaimant proportionnel
Description des connexions
Exemple 7
1
Électroaimant proportionnel simple
2
Levier à commande croisée
HAWE Hydraulik SE
("Caractéristiques
spéciques")
Utilisation comme amplificateur proportionnel pour deux
électroaimants simples. Les deux électroaimants proportion-
nels doivent être raccordés aux connexions a6 ... a10 ou
c6 ... c10 et une tension de consigne unipolaire doit être
choisie.
D 7817/2 - 05-2024 - 1.1
AVIS
En cas d'inversion (a22 ou c22) ou de changement
de signe de la tension de consigne appliquée, l'am-
plificateur signalerait un défaut car ceci équivau-
drait au déclenchement de secondes bobines non
existantes, ce qui serait interprété comme une
rupture de l en raison de la non-affectation des
connexions a8 et c8.
19/20
