COMMANDE DE PRESSION
DE FLUIDE
RÉSERVOIR SECONDAIRE
PRESSION CONSTANTE
SOUPAPE D'ENTRÉE/D'ÉCHAPPEMENT SIÈGE

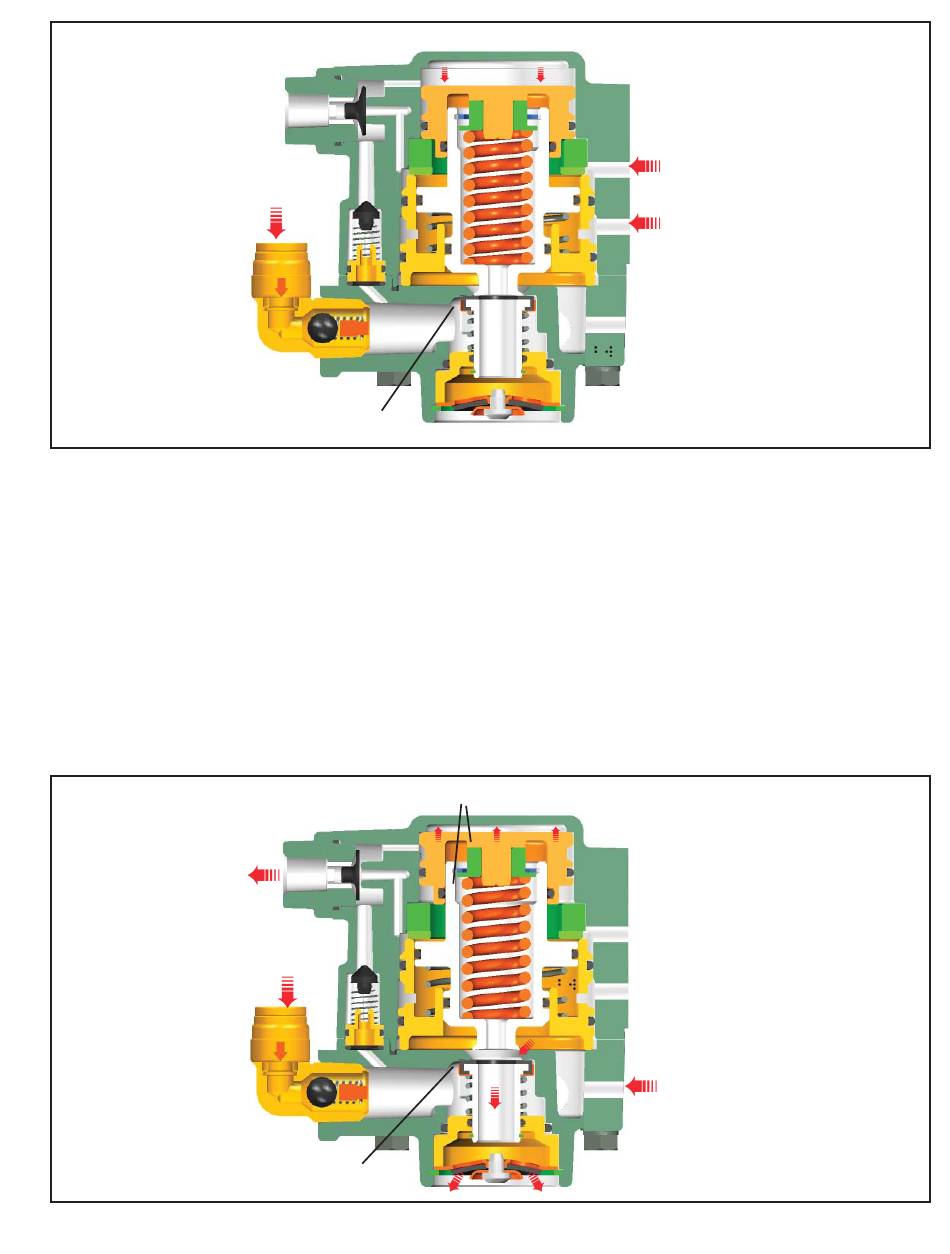

FIGURE 7 - APPLICATION LORS D'UNE UTILISATION NORMALE
APPLICATION LORS D'UNE UTILISATION
NORMALE (FIGURE 7)
Lors de l'application des freins, la valve demeure en position neutre.
La valve Bendix
SR-7
surveille la présence de pression d'air à la fois
®
®
dans les circuits de refoulement primaire et secondaire.
COMMANDE DE PRESSION
DE FLUIDE
RÉSERVOIR SECONDAIRE
PRESSION CONSTANTE
SIÈGE DE LA SOUPAPE D'ENTRÉE
FIGURE 8 - STATIONNEMENT
LES PISTONS PRINCIAUX ET DE COMMANDE SE DÉPLACENT VERS LE HAUT
PORT D'ÉQUILIBRAGE - PRIMAIRE
PRESSION DU CIRCUIT
PORT DE COMMANDE - SECONDAIRE
PRESSION DU CIRCUIT
REFOULEMENT AUX FREINS À RESSORT
STATIONNEMENT (FIGURE 8)
En actionnant les freins de stationnement (en tirant sur le bouton du
robinet de freinage à main), cela force la pression d'air du frein à ressort
à s'échapper par le port d'échappement de la valve SR-7
PORT D'ÉQUILIBRAGE
PORT DE COMMANDE
ÉVACUATION D'AIR À PARTIR
DES FREINS À RESSORT
.
®
5
