Federal Signal SelecTone 300SCW-1 Manuel D'instructions page 7

de l'ensemble AM25CK aux bornes TB1-4 et TB1-5 du bornier TB1 de l'appareil 300SCW-1. Les ensembles connecteurs
AM25CK et AM70CK ne sont PAS sensibles à la polarité, mais il faut toutefois respecter cette dernière si vous placez les
haut-parleurs près l'un de l'autre.

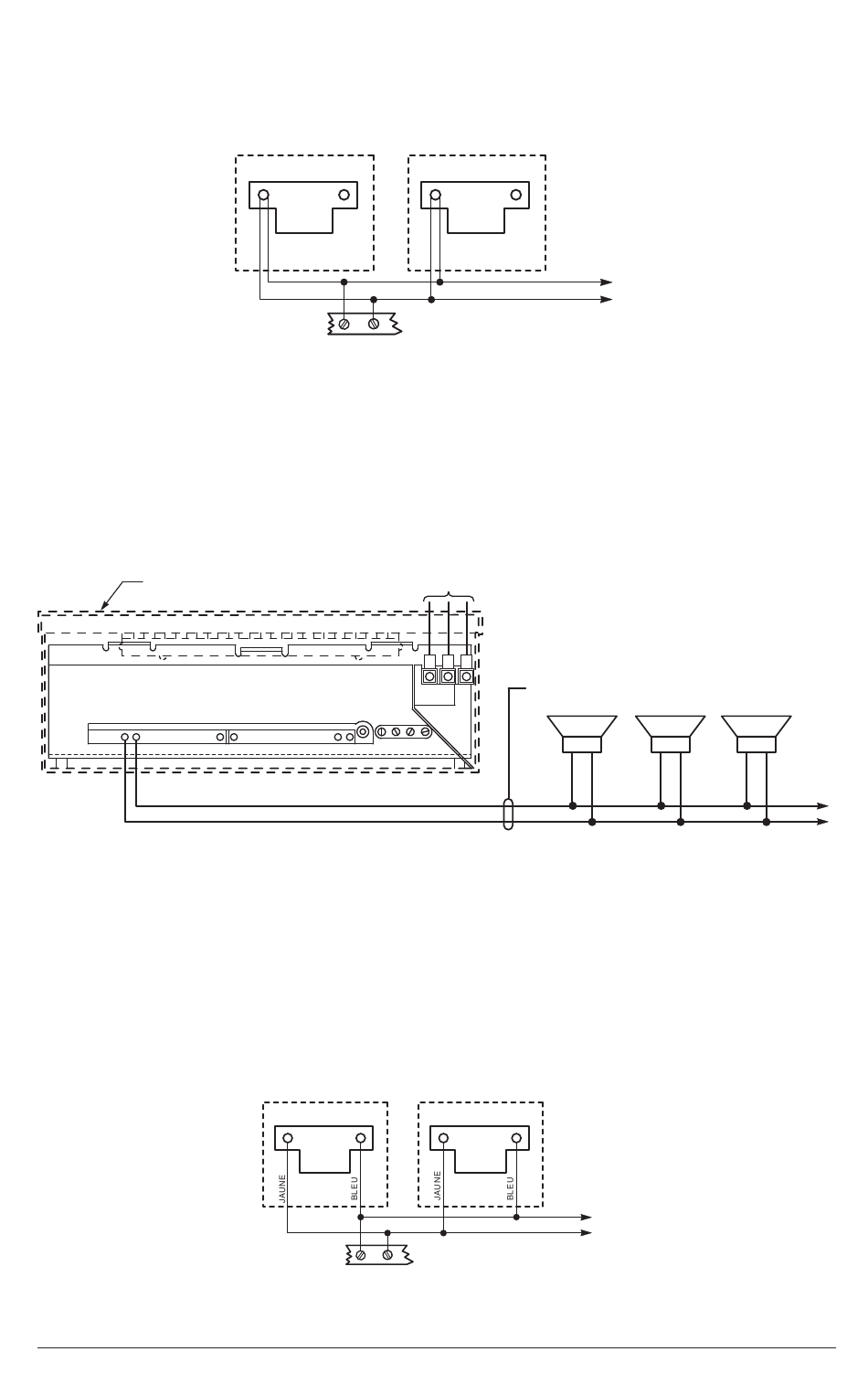

Figure 3 Branchements de l'ensemble AM25CK (ligne symétrique)
Consultez la figure 4. Branchez directement les haut-parleurs de 25 V
symétrique du modèle 300SCW-1. Branchez les haut-parleurs en parallèle aux bornes TB1-4 et TB1-5 du bornier TB1 de
l'appareil 300SCW-1. Contrairement à la sortie de ligne dissymétrique, cette sortie n'est pas commutée.
IMPORTANT : N'utilisez la sortie de signal symétrique que si aucun appareil du système SelecTone n'est branché à la
sortie de signal dissymétrique (TB1-1 et TB1-2).
MODÈLE 300SCW-1
4 5
TB-1
Utilisation de lignes dissymétriques
Consultez la figure 5. Si les systèmes SelecTone existant sont équipés de l'ensemble connecteur 300CK, utilisez les
sorties de signal dissymétrique de l'appareil 300SCW-1. Il faut un ensemble connecteur 300CK pour brancher un haut-
parleur 300GC, 300GCX, 300X, 302GC, 302GCX, 302X ou 50GC aux lignes dissymétriques d'acheminement des signaux.
Cet ensemble permet de faire aboutir les lignes d'acheminement des signaux vers l'amplificateur dans les haut-parleurs
300GC, 300GCX, 300X, 302GC, 302GCX, 302X et 50GC. Branchez le fil bleu de l'ensemble 300CK au fil SIG COM de
l'appareil 300SCW-1. Branchez le fil jaune de l'ensemble 300CK au fil SIG HI de l'appareil 300SCW-1 comme illustré à la
figure 5.
Figure 5 Branchements de l'ensemble 300CK (ligne dissymétrique)
Federal Signal signaling.fedsig.com
300GC
AM25CK
4 5
BORNIER (TB1) SITUÉ À L'ARRIÈRE
DU MODÈLE 300SCW-1
Figure 4 Branchement des haut-parleurs de 25 V
17 1 16
TB-2
300GC
300CK
1 2
COM
BORNIER (TB1) DU
MODÈLE 300SCW-1
300GC
AM25CK
LIGNES D'ACHEMINEMENT DES
SIGNAUX EN PAIRES TORSADÉES
BLINDÉES VERS D'AUTRES
APPAREILS SELECTONE
fonctionnant sur la ligne à la sortie de signal
RMS
ALIMENTATION EN C.A.
LIGNES D'ACHEMINEMENT
DES SIGNAUX EN PAIRES
TORSADÉES BLINDÉES
300GC
300CK
LIGNE D'ACHEMINEMENT DES
SIGNAUX EN PAIRES TORSADÉES
BLINDÉES VERS D'AUTRES
SIG
APPAREILS SELECTONE
HI
290A7524
RMS
290A7526
290A7525
7
