Federal Signal SelecTone 300SCW-1 Manuel D'instructions page 6

• Indisponibilités de longue durée à cause de la participation d'une autre partie à l'entretien des lignes
• Coût supplémentaire découlant de l'installation, des interfaces et des frais mensuels par rapport au coût unique de
l'installation
Branchement des lignes d'acheminement des signaux du système SelecTone
RISQUES DE DIAPHONIE ET D'INTERFÉRENCE — L'utilisation combinée de lignes électriques avec des lignes
d'acheminement des signaux peut provoquer des interférences électriques, susceptibles de ralentir le système ou
de le rendre inopérant. N'installez aucune ligne d'acheminement des signaux dans le conduit où passent des lignes
électriques.
RISQUE DE DÉCHARGE ÉLECTRIQUE — N'installez pas de lignes d'acheminement des signaux dans le conduit où
passent des lignes électriques. Évitez de passer des lignes d'acheminement des signaux dans des chemins où passent
des lignes à haute tension.
Consultez la figure 2. Pour brancher les lignes d'acheminement des signaux du système SelecTone au modèle 300SCW-1,
branchez deux câbles audio à paires torsadées et à code-couleur dont les conducteurs sont d'un calibre supérieur ou
égal à 18 aux bornes TB1-4 et TB1-5 du bornier TB1. Chaque appareil de signalisation à distance SelecTone du système
peut être branché à ces lignes en parallèle ou en série.
En ce qui concerne les haut-parleurs de 25 V
plafond, branchez directement les lignes d'acheminement des signaux aux ornes TB1-4 et TB1-5 du bornier TB1. Il faut
tenir compte des affaiblissements de ligne d'acheminement des signaux lorsque vous calculez le nombre de haut-
parleurs pouvant être branchés au modèle 300SCW-1.
1 2 3 4 5 6
LIGNES D'ACHEMINEMENT
DES SIGNAUX EN PAIRES
TORSADÉES BLINDÉES
Branchement aux appareils à distance
Installez le ou les appareils SelecTone à distance en respectant les instructions qui les accompagnent.
Utilisation de lignes symétriques
Consultez la figure 3. Les haut-parleurs 300GC, 300GCX, 300X, 302GC, 302GCX, 302X et 50GC exigent l'utilisation
d'un ensemble connecteur AM25CK destiné à la sortie de signal symétrique du modèle 300SCW-1. Cet ensemble
permet de faire aboutir les lignes symétriques d'acheminement des signaux vers l'amplificateur dans les haut-parleurs
300GC, 300GCX, 300X, 302GC, 302GCX, 302X et 50GC. Comme illustré à la figure 3, branchez les fils d'entrée blancs
6
qui ne sont pas de la marque SelecTone, comme les haut-parleurs de
RMS

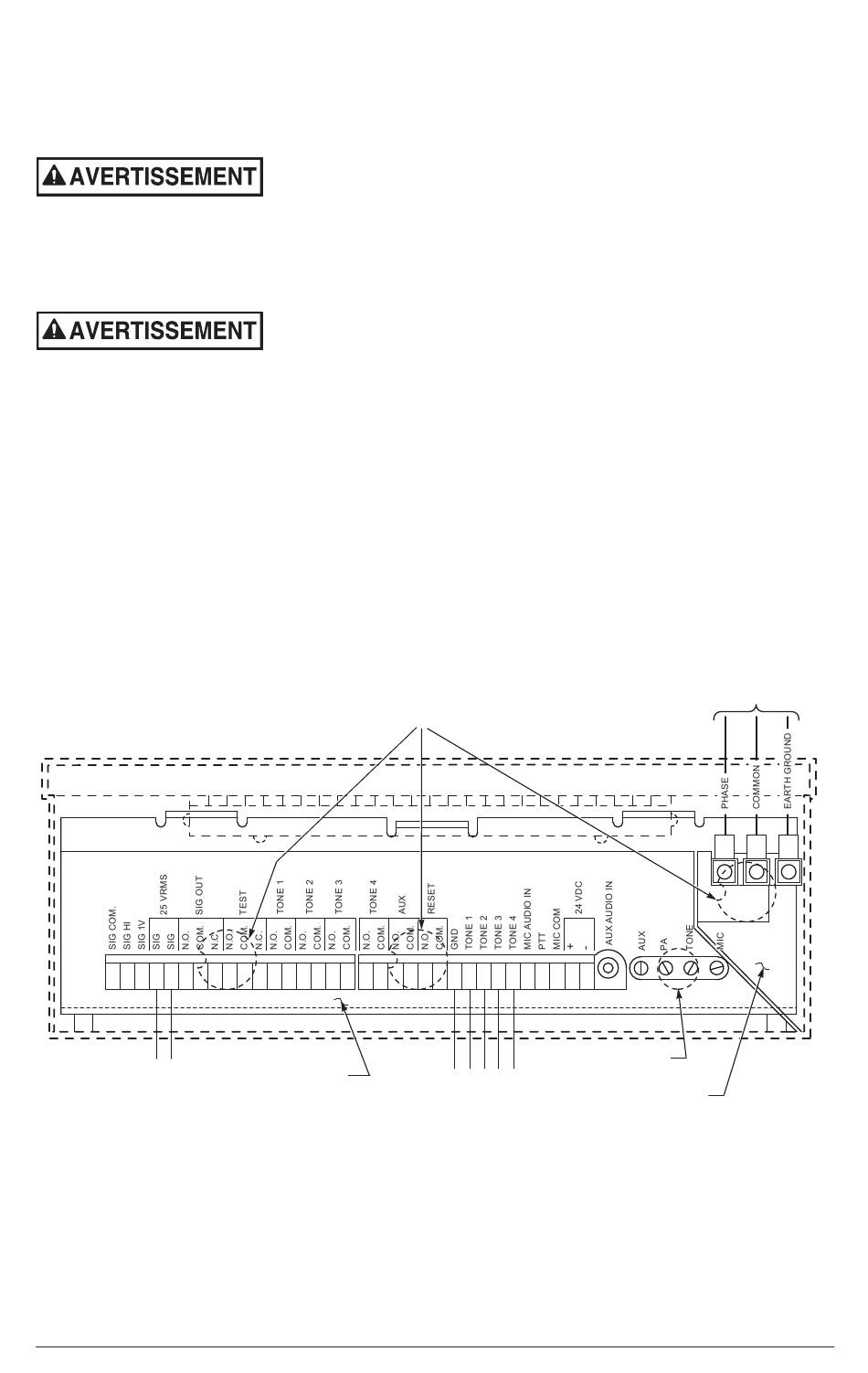

Figure 2 Branchements à l'arrière du modèle 300SCW-1
7 8 9 10 11 12 13 14 15 16 17
TB1
COMPARTIMENT DE
CÂBLAGE SUR
PLACE DE CLASSE II
ENTRÉE DÉFONÇABLE
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
TB2
ARRIVÉE DEPUIS LES DISPOSITIFS
DE COMMANDE EXTERNES
ALIMENTATION EN C.A.
ENÊTRE DE RÉGLAGE
DU POTENTIOMÈTRE
COMPARTIMENT
DE CÂBLAGE SUR
PLACE DE CLASSE I
Federal Signal signaling.fedsig.com
290A7523
