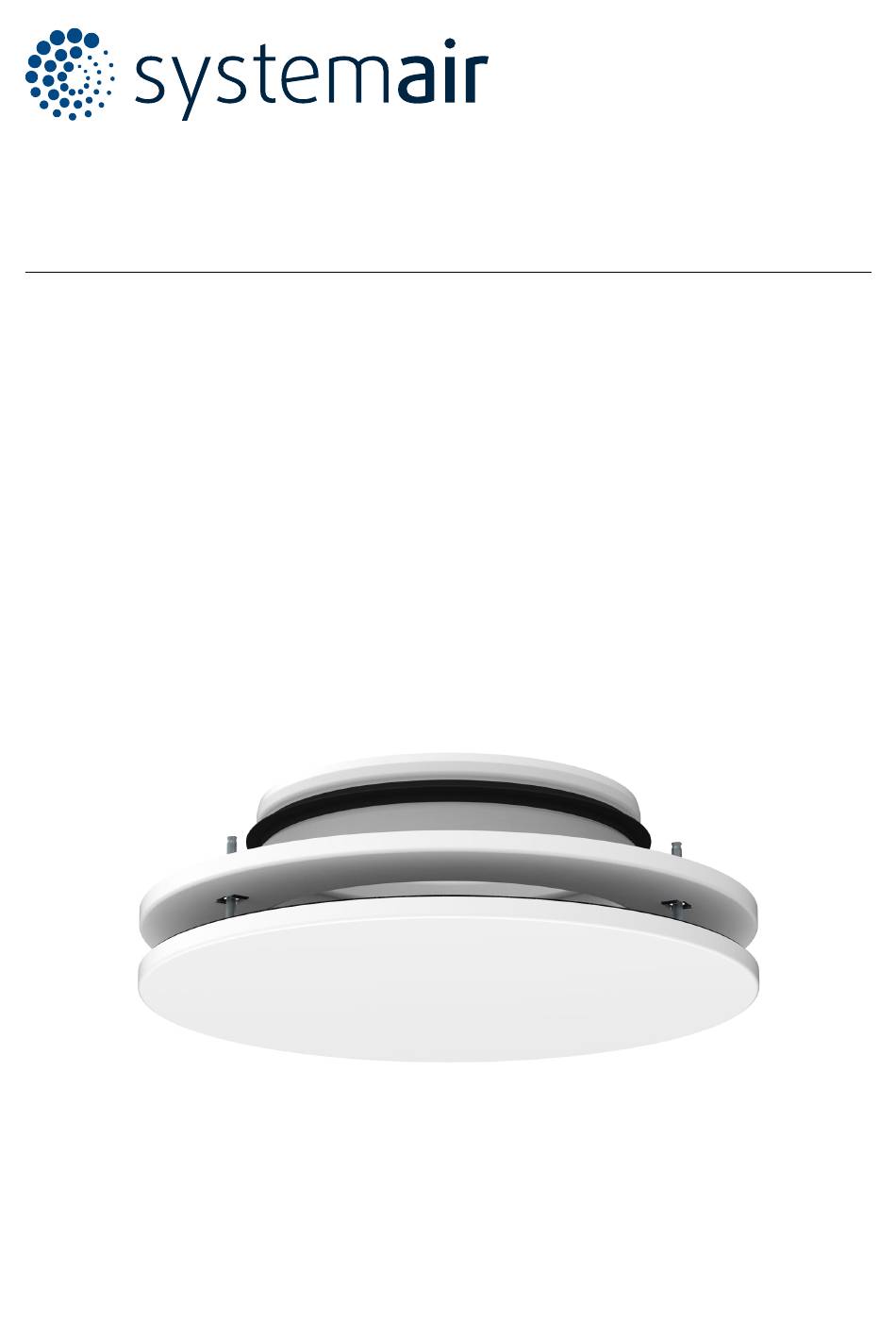

- Page 1 Manuel Bouches de soufflage / extraction métalliques...
- Page 2 Table des matières Description Dimensions et poids Code de commande Accessories Paramètres techniques Installation Transport, Stockage et Opération Supplément...
- Page 3 Description TST est un diffuseur. Le produit est destiné à l'alimentation en air. Le produit est installé dans les plafonds. Le produit peut être raccordé directement à l'extrémité d'une gaine ou au plénum THOR. Le diffuseur en deux parties peut être ajusté pour obtenir la portée souhaitée.
- Page 4 Pièces du produit Légende : P1 - Panneau de support P2 - Raccord de gaine avec joint EPDM P3 - Panneau avant P4 - Broches de fixation P5 - Déflecteur en mousse...
- Page 5 Dimensions et poids øA...
- Page 6 Code de commande TST- Taille nominale (DN) Finition de la surface SW Blanc signal (RAL9003) RALXXXX Autre couleur RAL Exemple de code de commande TST-125-SW Diffuseur d'alimentation de taille nominale 125, signal de couleur blanche.
- Page 7 Accessoire THOR Description THOR est un plénum. Le produit est destiné à la réduction de la pression, à l'équilibrage du débit d'air et à l'atténuation du bruit, ainsi qu'à la mesure et au réglage du débit d'air. Le produit est utilisé avec des diffuseurs d'air. Le produit peut être utilisé...
- Page 8 Dimensions (mm) THOR øD øD øD THOR 100-125 100-160 125-125 125-160 125-200 160-160 160-200 160-250 200-200 200-250 200-315 250-250 250-315 250-400 10,1 315-315 10,1 315-400 10,1...
- Page 9 Code de commande THOR- Taille nominale : Entrée-Sortie 100-125 100-160 125-125 125-160 125-200 160-160 160-200 160-250 200-200 200-250 200-315 250-250 250-315 250-400 315-315 315-400 Exemple de Dénomination THOR-125-160 Plénum THOR avec entrée circulaire de 125 mm et sortie circulaire de 160 mm (dimensions nominales).
- Page 10 Accessoires THOR Description THOR est un plénum. Le produit est destiné à la réduction de la pression, à l'équilibrage du débit d'air et à l'atténuation du bruit, ainsi qu'à la mesure et au réglage du débit d'air. Le produit est utilisé avec des diffuseurs d'air. Le produit peut être utilisé...
- Page 11 Dimensions et poids (mm) THOR øD øD øD THOR 125-160 160-200 200-250 250-315...
- Page 12 Code de commande Code de commande THOR- Entrée DN (mm) Sortie DN (mm) Exemple de Dénomination THOR-125-160 Plénum THOR avec entrée circulaire de 125 mm et sortie circulaire de 160 mm (dimensions nominales).
- Page 13 Accessoire MB-THOR Pont de montage Description MB-THOR est un pont de montage pour le plénum THOR. Ce produit permet d'installer les diffuseurs directement sur le caisson de raccordement. Ordering Code Item No. MB-THOR-100-125 229826 MB-THOR-125-160 229827 MB-THOR-160-200 229828 MB-THOR-200-250 229829 MB-THOR-250-315 229830 MB-THOR-315-400...
- Page 14 Installation “M8”...
- Page 16 2 × “4×10”...
- Page 17 Transport, Stockage et Opération...
- Page 18 Paramètres techniques TST-100-SW TST-125-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h m³/h TST-100-SW TST-125-SW Longueur du jet (vitesse terminale 0.2 m/s) Longueur du jet (vitesse terminale 0.2 m/s)
- Page 19 TST-160-SW TST-200-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h m³/h TST-160-SW TST-200-SW Longueur du jet (vitesse terminale 0.2 m/s) Longueur du jet (vitesse terminale 0.2 m/s)
- Page 20 TST-250-SW TST-315-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h 1000 1200 m³/h TST-250-SW TST-315-SW Longueur du jet (vitesse terminale 0.2 m/s) Longueur du jet (vitesse terminale 0.2 m/s)
- Page 21 TST-125-SW + THOR-100-125 TST-160-SW + THOR-125-160 Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h m³/h TST-125-SW + THOR-100-125 TST-160-SW + THOR-125-160 Longueur du jet (vitesse terminale 0.2 m/s) Longueur du jet (vitesse terminale 0.2 m/s)
- Page 22 TST-200-SW + THOR-160-200 TST-250-SW + THOR-200-250 Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h m³/h TST-200-SW + THOR-160-200 TST-250-SW + THOR-200-250 Longueur du jet (vitesse terminale 0.2 m/s) Longueur du jet (vitesse terminale 0.2 m/s)
- Page 23 TST-315-SW + THOR-250-315 Perte de charge et niveau de puissance acoustique pondéré A en dB(A) m³/h TST-315-SW + THOR-250-315 Longueur du jet (vitesse terminale 0.2 m/s) Horizontal m³/h...
- Page 24 Installation...
- Page 27 Commisionnement...
- Page 28 SUPPLY THOR 100-125 19,08 5,30 125-160 33,12 9,20 160-200 57,24 15,90 200-250 93,60 26,00 250-315 150,12 41,70...
- Page 29 Possibilités de configuration...
- Page 30 Nettoyage...
- Page 31 Transport, Stockage et Opération...
- Page 32 Nous nous réservons le droit d'apporter des modifications au produit sans préavis, à condition que ces changements n'affectent pas la qualité du produit et les paramètres requis.Les informations actuelles sur tous les produits sont disponibles sur design.systemair.com.
- Page 33 © Copyright Systemair Production a.s Tous droits réservés E&OE Systemair se réserve le droit de modifier ses produits sans préavis. Cela s'applique également aux produits déjà commandés, pour autant que cela n'affecte pas les spécifications convenues précédemment. Traduction des instructions originales...
