ITALIANO
Montaggio condotti di ventilazione e bocchette
- non toccare il motore durante l'installazione dei condotti;

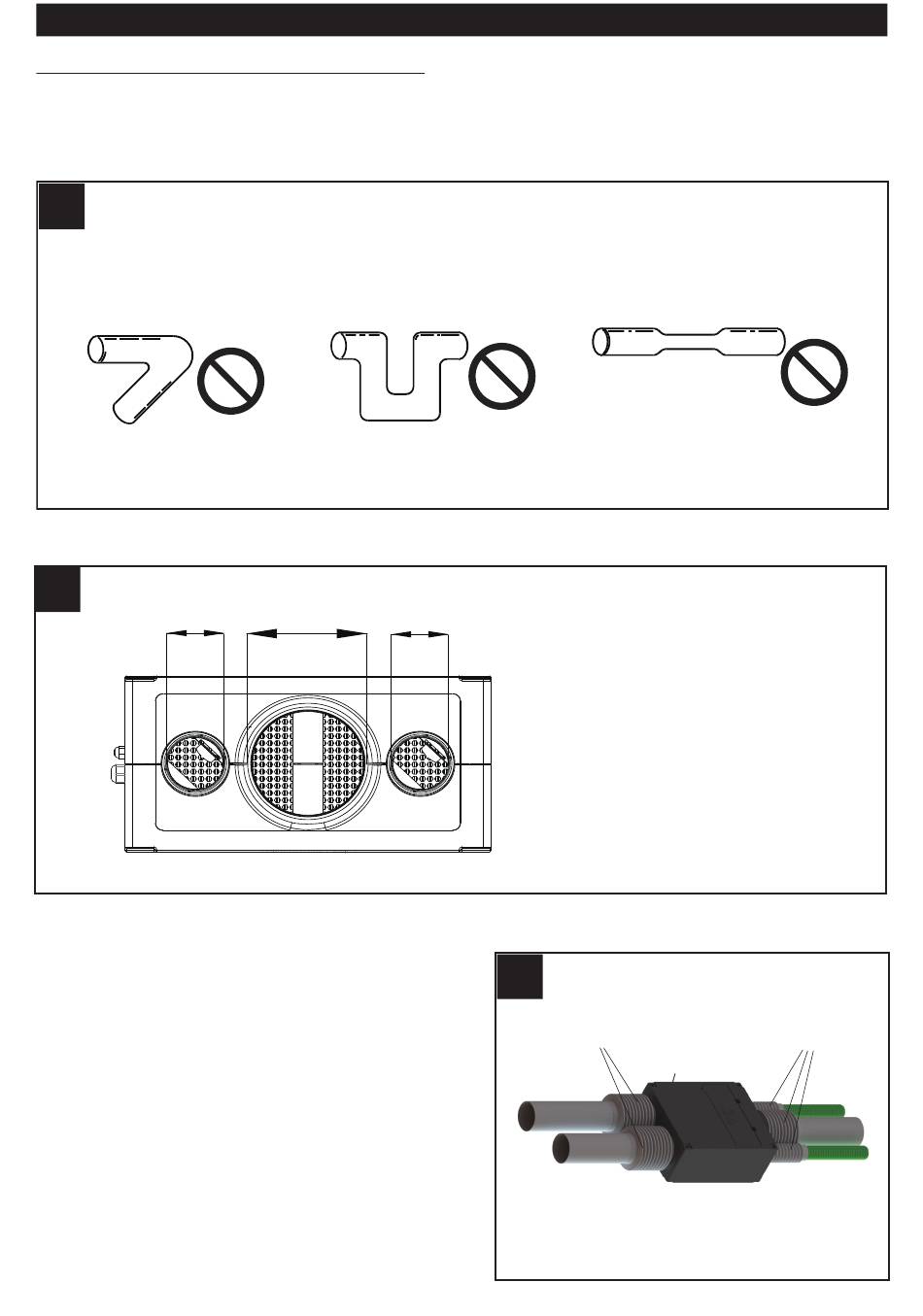

- montare i condotti di ventilazionein modo da evitare le situazioni rappresentate in fig.5:
(1): curvatura eccessiva; (2): curvature ravvicinate; (3): riduzione della sezione del condotto;
- I diametri dei condotti devono essere opportunamente dimensionati: tipicamente le bocchette possono avere
tre diametri: 80 100 o 150 mm.(fig 6);
5
(1)Excessive bending
Prohibited
6
B
- montare i condotti di ventilazione ricoprendoli con
nastro di alluminio (non in dotazione), per prevenire
perdite d'aria;
- montare i condotti di ventilazione in modo da
mantenere una pendenza verso l'esterno, per evitare
l'entrata di acqua;
- i condotti di ventilazione dovranno essere isolati
termicamente;
- attenuatori di rumore (opzionali) possono essere
applicati ai condotti per ridurre le emissioni sonore.
(fig.7);
- non installare la bocchetta di aspirazione aria viziata in
bagno o cucina;
- installare la bocchetta di aspirazione aria viziata
possibilmente in una stanza da pranzo o da letto;
- installare la bocchetta di aspirazione aria viziata
possibilmente ad almeno due metri di distanza dalle
bocchette di mandata aria verso l'interno.
(2)Repeated bending
Prohibited
B
A
(3)Reduced diameter of
connection duct
A [mm]
100 (Vort Ariasalus 100)
150 (Vort Ariasalus 200)
B [mm]
80
7
Noise attenuator
Prohibited
Noise attenuator
7
