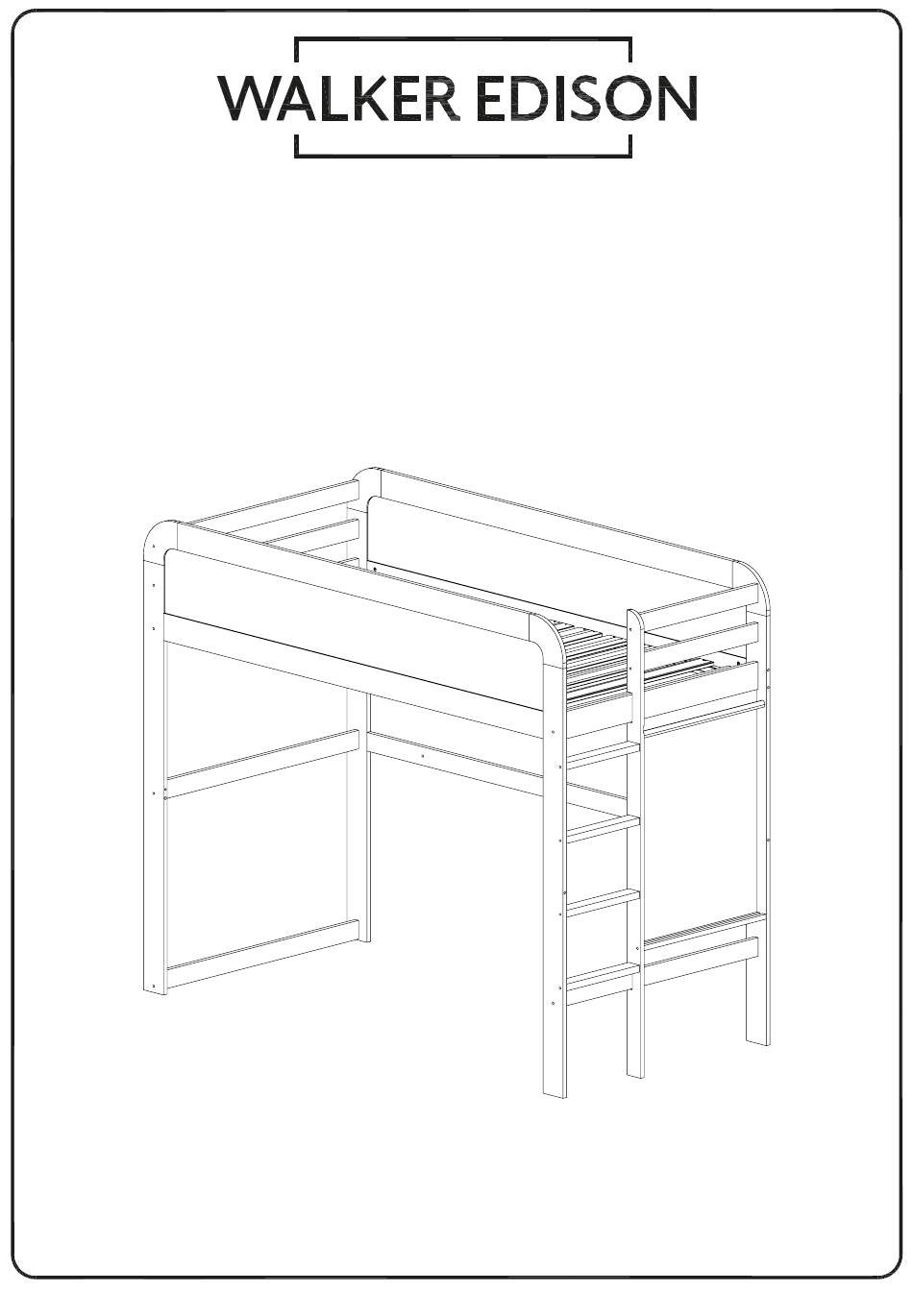

Adyn Contemporary Twin Loft

Bunk Bed with Ladder on End

For Residential Use Only

Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com

2024

SKU# WEADN05TL2

LOT:

AAYYWW-XXX

Revised 09/2024-V1

Sommaire des Matières pour Walker Edison Adyn WEADN05TL2

Page 25 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. Revised 09/2024-V1 ©...
Page 26 Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Scannez pour obtenir des conseils d'assemblage et de l'aide ! ¡Escanee para obtener consejos de montaje y ayuda!
Page 27 L'utilisation de matelas gon ables ou d'eau est interdite. Des pièces de rechange, y compris les barres de protection supplémentaires, peuvent être obtenues auprès de n'importe quel revendeur Walker Edison Furniture Company ou en nous contactant en ligne sur le site www.walkeredison.com.
Page 28 Pie izquierdo de la cabecera Barre arrière Travesaño trasero Garde-corps avec avertissement Barandilla con Warning Distributed By: Model: # WEADN05TL2 Walker Edison Furniture Company LOT: ST9999-999 1553 W 9000 S, West jordan, Date: 07/2024 UT 84088 United States Rev. 07/2024...
Page 29 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 10x40mm Espiga de madera 7x60mm Tornillo 7x40mm Tornillo 1/4”x140mm Tornillo Écrou cylindrique Tuerca cilíndrica 4,0x30mm Tornillo Espaceur 73x15x15mm Espaciador Clé Allen Llave Allen Les quantités de composants indiquées ci-dessus sont nécessaires pour un assemblage correct.
Page 30 Étape / Paso 1 (FR) Commençons. Commence insérant la cheville en bois (A) dans les pièces du Marche (3), Barre (13), Barre inférieure du pied de lit (4), Barre supérieure du pied de lit (5), Garde-corps petit (7), Garde-corps long (12), Garde corps avec avertissement (24), Barre arrière (23) e Barre inférieure de tableau blanc (6).
Page 31 Étape / Paso 2 (FR) Fixe les marches (3) sur la latérale de l'échelle (2) et le pied gauche du pied de lit (1) avec les Vis (B) et serre-les avec la clé Allen (H). (ESP) Fija los peldaños (3) en el lateral de la escalera (2) y el pie izquierdo de la piecera (1) con un tornillo (B) y apriétalos con una llave Allen (H).
Page 32 Étape / Paso 4 (FR) Fixe la barre inférieure du pied de lit (4) et la barre supérieure du pied de lit (5) sur la latérale de l'échelle (2) avec les Vis (C) et serre-les avec la clé Allen (H). (ESP) Fija el travesaño inferior de la piecera (4) y el travesaño superior de la piecera (5) en el lateral de la escalera (2) con un tornillo (C) y apriétalos con una llave Allen (H).
Page 33 Étape / Paso 6 (FR) Fais glisser le tableau blanc (8) dans les rainures de la barre supérieure du pied de lit (5) et de la barre inférieure du tableau blanc (6). (ESP) Desliza el marco blanco (8) en las ranuras del travesaño superior de la piecera (5) y travesaño inferior del marco blanco (6).
Page 34 Étape / Paso 8 (FR) Maintenant, nous allons assembler l'autre côté. Prends les gardes-corps longs (12) et les barres (13), et fixe-les sur le pied gauche de la tête de lit (22) et le pied droit de la tête de lit (21) avec les Vis (B) et la clé Allen (H). (ESP) Ahora armaremos el otro lado.
Page 35 Étape / Paso 10 (FR) Installe le panneau latéral de l'échelle (15) dans les rainures du pied gauche du pied de lit (19) et du pied gauche de la tête de lit (22). (ESP) Coloca el panel lateral de la escalera (15) en las ranuras del pie izquierdo de la piecera (19) y del pie izquierdo de la cabecera (22).
Page 36 Étape / Paso 12 (FR) Fixe le garde-corps petit (7) sur la latérale de l'échelle (2) et le Garde-corps avec avertissement (24) sur le panneau latéral de l'échelle (15) avec les Vis (B) et s la clé Allen (H). (ESP) Fija la barandilla más pequeña (7) en la parte lateral de la escalera (2) y la barandilla con Warning (24) en el panel lateral de la escalera (15) con un tornillo (B) y apriétalos con una llave Allen (H).
Page 37 Étape / Paso 14 (FR) Mets les Écrous Cylindriques (E) dans les trous du panneau latéral (16) et fixe le pied droit du pied de lit (20) et le pied droit de la tête de lit (21) avec les Vis (D) et la clé Allen (H). (ESP) Coloca las tuercas cilíndricas (E) en los orificios del panel lateral (16) y fija el pie derecho de la piecera (20) y el pie derecho de la cabecera (21) con los tornillos (D) y una llave Allen (H).
Page 38 Étape / Paso 16 (FR) Assemble le sommier (17) sur les barres latérales avec la vis (F) et l'entretoise (G). La première latte doit être fixée alignée avec le support de la latte. (ESP) Monta los listones (17) en los travesaños de los laterales con el tornillo (F) y el espaciador (G). La primera tabla debe ser fijada alineada con el soporte de la tabla.
Page 39 Tu as réussi ! Profite de ton nouveau Lit superposé ¡Lo ha conseguido! ¡Disfrute de su nueva litera! 90kg 200lbs Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
Page 40 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
