MAINTENANCE DE L'ACTIONNEUR
4.5
4.5.1 Démontage de l'actionneur

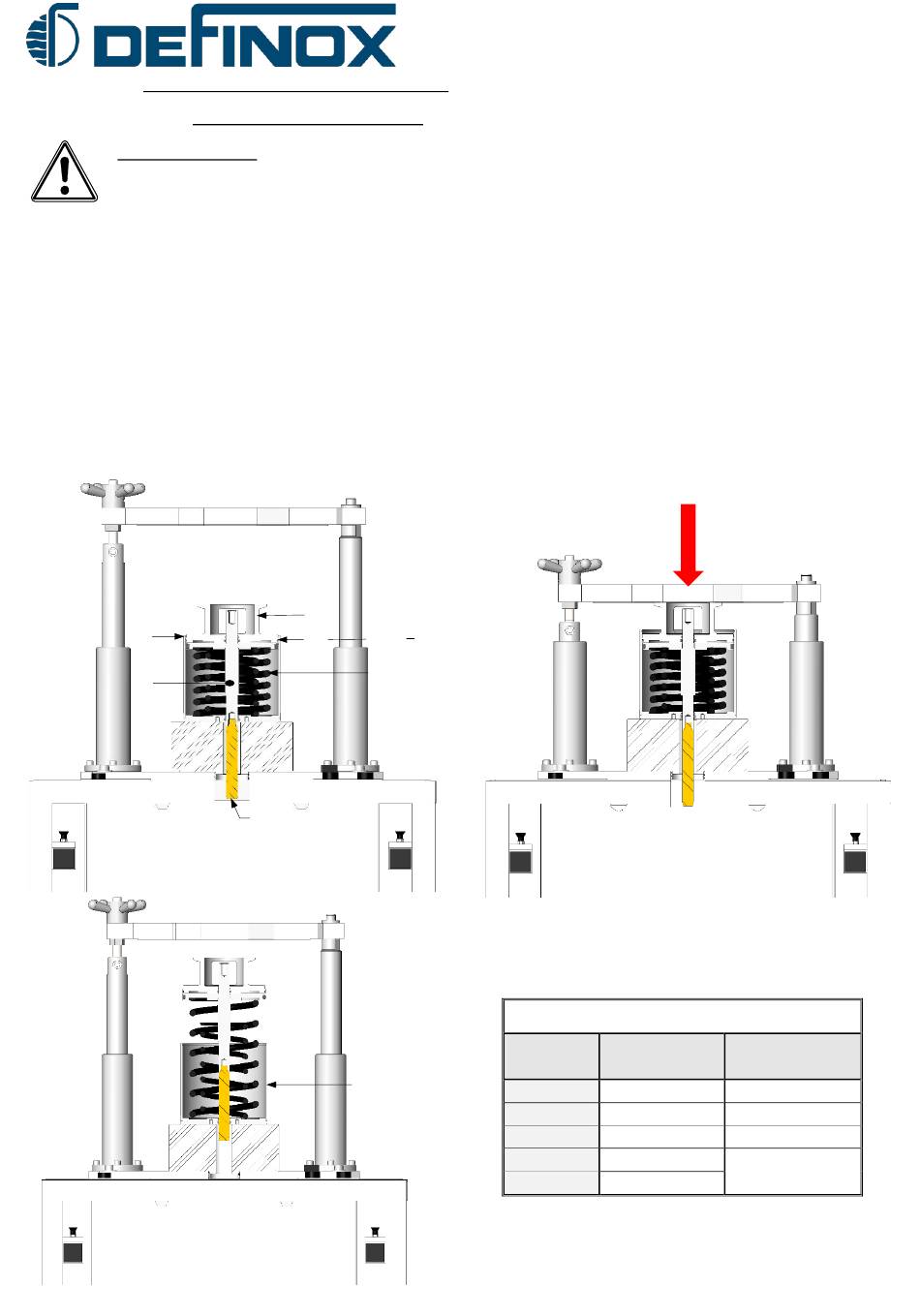

ATTENTION : Cette opération est dangereuse si l'outillage n'est pas adapté. Nous vous
conseillons l'utilisation d'une presse hydraulique (Schéma ci-dessous) ou d'un
outillage (Tenir compte dans la réalisation de l'outillage, d'une course de détente du
DANGER !
ressort de 100 mm)
•
Démonter le raccord d'air, le bouchon percé, les bouchons plastic ainsi que la vis et la
rondelle de tige.
•
Mettre en place l'axe de guidage.
•
Poser l'actionneur verticalement,
•
Enfoncer la lanterne [20] de façon à dégager le jonc,
•
Dégager le jonc [37] de sa gorge avec un petit tournevis,
•
Relâcher la pression pour laisser remonter la lanterne,
•
Sortir la lanterne avec son joint d'étanchéité [43] ou [43b] pour DN125-150 marquage
lanterne 4MM,
•
Sortir la tige/piston [24] et le(s) ressort(s) [45-46] du fût de l'actionneur.
37
24
NM-251 indice 34
20
43 4 MM
45 - 46
Axe de guidage

Diamètre de
l'actionneur

NOTICE DE MAINTENANCE
43b
DN
25 - 40
51
63 - 80
100 - 104
125-150
Page 11/67

N° d'axe de guidage
Diamètre de
Références
l'actionneur
Ø 89 73 00453
Ø 114 73 00454
Ø 167 73 00455
Ø 217
73 00456
Ø 270
