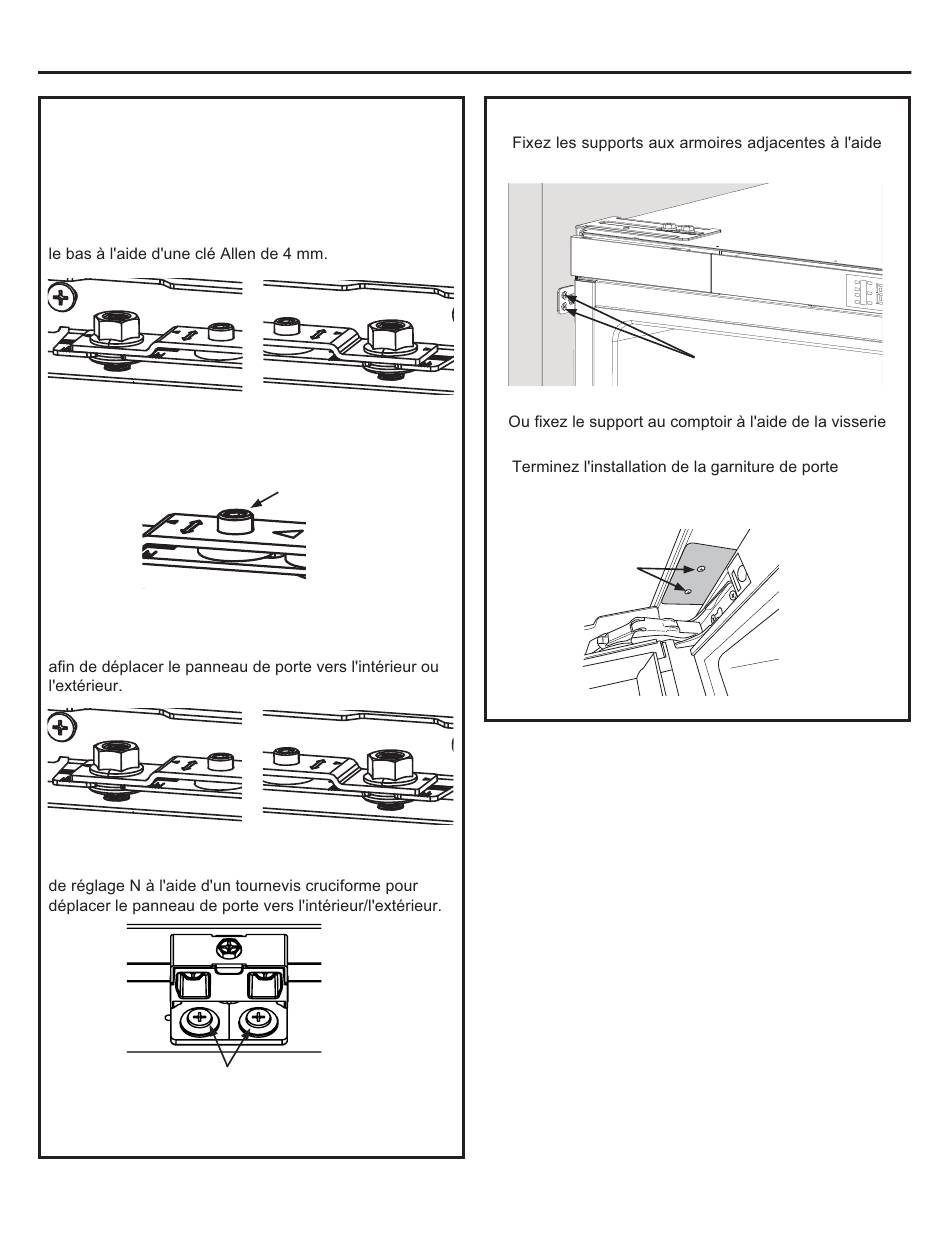

RÉGLAGES ET ALIGNEMENT DU
PANNEAU DE PORTE (suite)
3.2 Réglage vertical
Dans le haut du panneau de porte, desserrez les 2
écrous K avec une clé de 13 mm. Tournez la came J
(deux endroits) pour régler la porte vers le haut et vers
Nut K, Cam J
3.3. Réglage horizontal
Haut du panneau : Utilisez une clé Allen pour tourner la
came M afin de régler le panneau vers la gauche ou la
droite. Un seul endroit
3.4 Réglage de la profondeur
Pour régler la partie supérieure de la porte : Utilisez
une clé Allen pour tourner la came L à deux endroits
Cam L
Pour régler la partie inférieure de la porte, serrez les
4 vis du panneau de porte à 2 endroits, réglez les vis
Serrer les vis
Serrez toutes les vis et tous les écrous en bas et en
haut de la porte.
49-1000775 Rev. 2
Instructions d'installation
Nut K, Cam J
M
Cam L
N
ACHÈVEMENT DE L'INSTALLATION
1.
de la visserie fournie, vis F du tableau de la visserie.
fournie, vis F du tableau de la visserie.
2.
supérieure. Voyez les détails dans la section «
Inversion du sens d'ouverture de porte », étape 10.
Vis
Fixez les supports gauche et
droit aux armoires
adjacentes.
