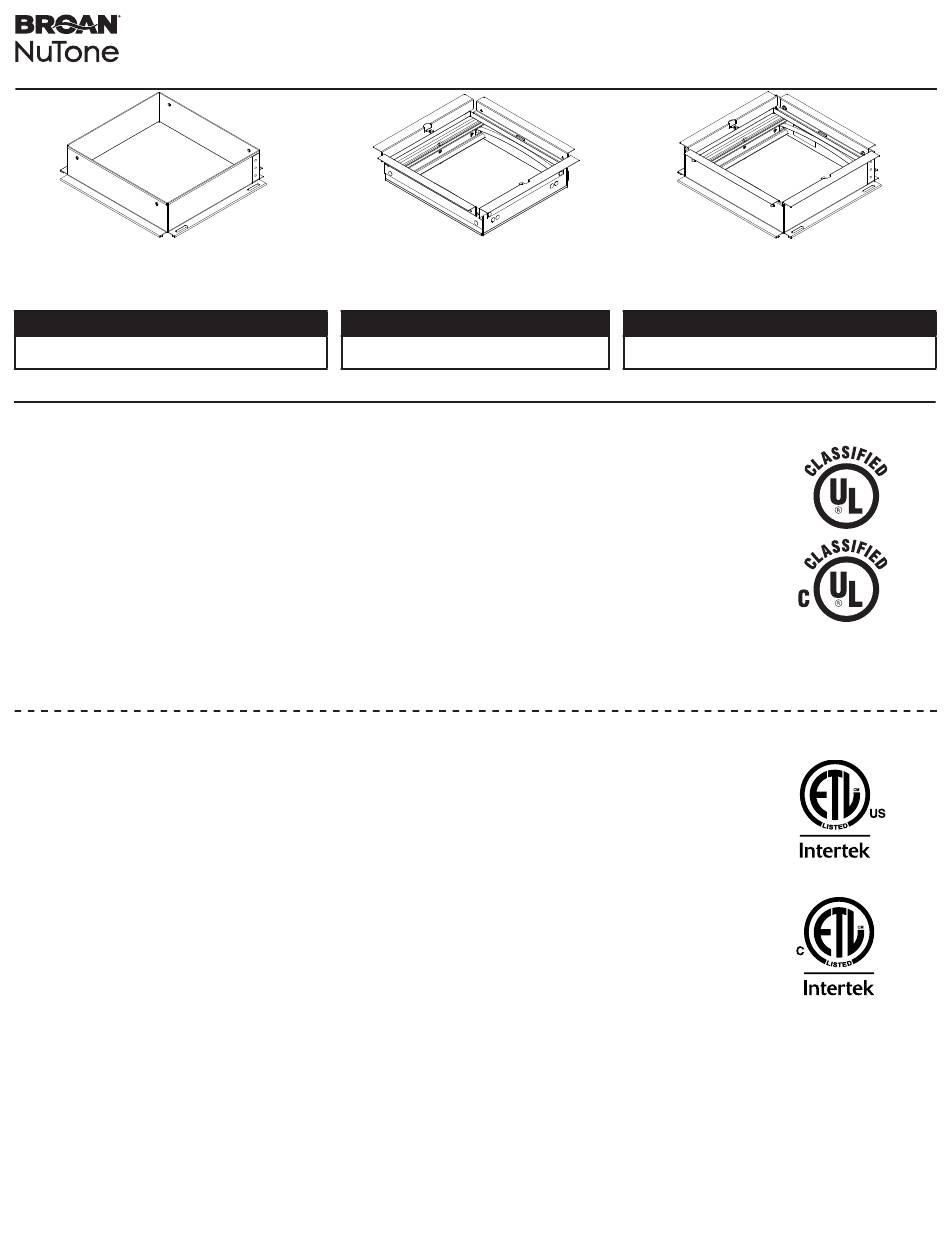

RADIATION DAMPER MODEL PTRD- REGISTRE COUPE-FEU MODÈLE PTRD- REGULADOR DE RADIACIÓN MODELO PTRD
Damper Adapter
Adaptateur du registre
Adaptador del regulador
CAUTION
Always wear safety gloves and glasses during
installation.
USAGE - UTILISATION - USO
Non-Combustible Construction
- For use with 1, 2 or 3-Hour-Rated Floor-Ceiling and Roof-Ceiling Designs
- Flat Ceiling/Horizontal Mount Only
- For use with fan models PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
Construction non combustible
- Pour assemblages plancher/plafond et toiture/plafond présentant une résistance au feu de 1, 2 ou 3 heures
- Plafond plat/installation horizontale seulement
- Pour utilisation avec les modèles de ventilateur PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
Construcción no combustible
- Para usarse en los diseños de piso a cielo raso y techo a cielo raso con clasificación de 1, 2 o 3 horas
- Techo raso/instalación horizontal sólo
- Para usarse con los modelos de ventilador PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
Combustible Construction
- For use with 1, 2 or 3-Hour-Rated Floor-Ceiling and Roof-Ceiling Designs
- ETL/cETL listed for use in the following Floor-Ceiling and Roof-Ceiling Assemblies: L521, L528, L546, L558,
L562, L574, L576, L581, L583, L585, M509, M540, M553, M562, P522, P533, P538, P545, P547, P579 and
P580 when installed per the following instructions
- Flat Ceiling/Horizontal Mount Only
- For use with fan models PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
Construction combustible
- Pour assemblages plancher/plafond ou toiture/plafond présentant une résistance au feu de 1, 2 ou 3 heures
- Homologué ETL/cETL pour utilisation avec les assemblages plancher/plafond et toiture/plafond suivants :
L521, L528, L546, L558, L562, L574, L576, L581, L583, L585, M509, M540, M553, M562, P522, P533,
P538, P545, P547, P579 et P580 lorsqu'installé selon les directives suivantes
- Plafond plat/installation horizontale seulement
- Pour utilisation avec les modèles de ventilateur PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
Construcción combustible
- Para usarse en los diseños de piso a cielo raso y techo a cielo raso con clasificación de 1, 2 o 3 horas
- Tiene certificación de ETL/cETL para usarse en los siguientes conjuntos de cielo raso a piso y cielo raso
a techo: L521, L528, L546, L558, L562, L574, L576, L581, L583, L585, M509, M540, M553, M562, P522,
P533, P538, P545, P547, P579 y P580 al instalarlo según las siguientes instrucciones
- Techo raso/instalación horizontal sólo
- Para usarse con los modelos de ventilador PTE511RK, PTEL511RK, PTE1115RK, PTEL1115RK
COMPONENTS - COMPOSANTS - COMPONENTES
Radiation Damper
Registre coupe-feu
Regulador de radiación
ATTENTION
Toujours porter des lunettes et des gants
de sécurité lors de l'installation.
1
Damper Assembly
Ensemble de registre coupe-feu
Ensamblaje de regulador de radiación
ATENCIÓN
Al instalar, siempre llevar gafas y guantes de
protección.
1116405A
