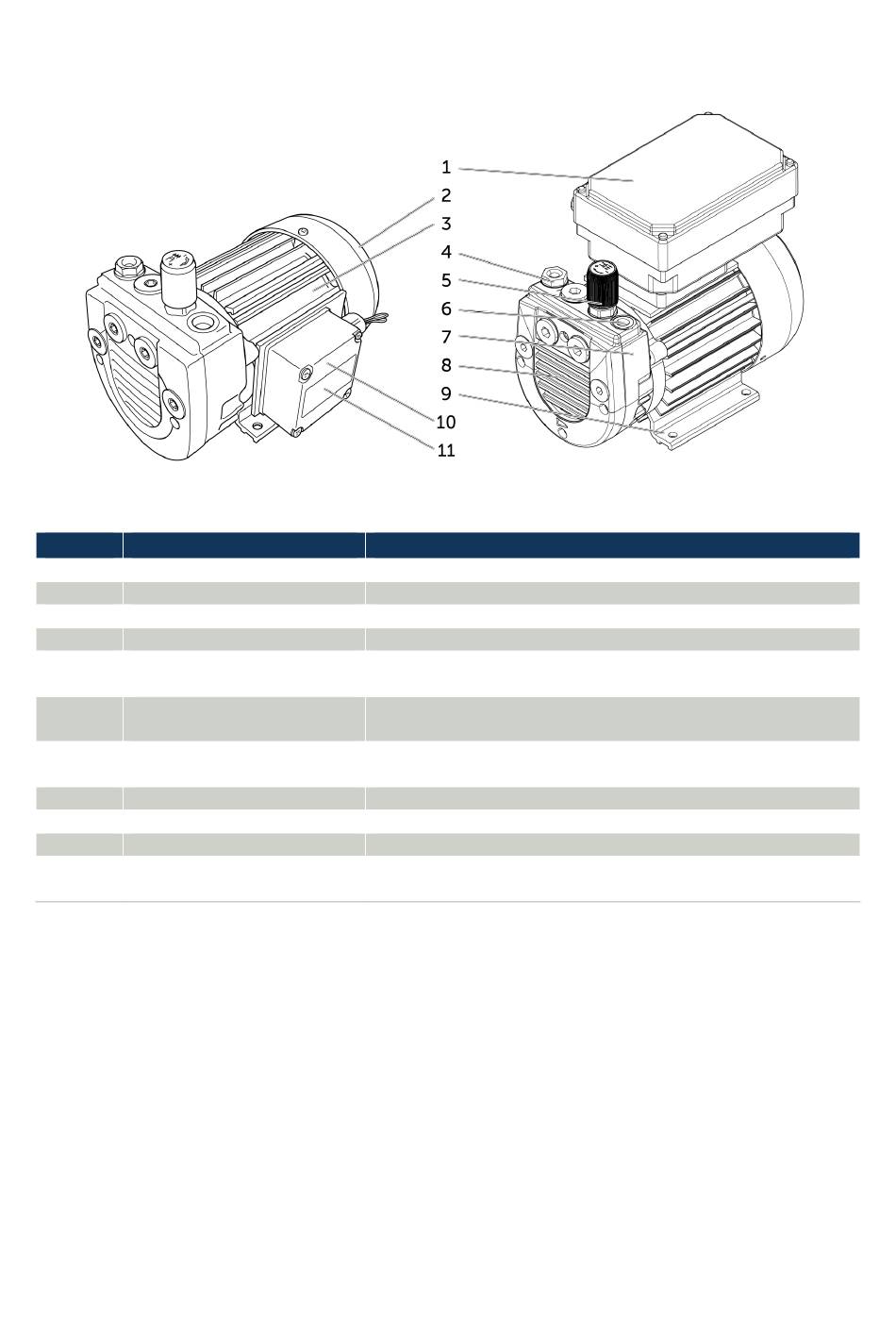

ILLUSTRATION DES COMPOSANTS

DT 4.2, DT 4.4, DT 4.4 DC, DT 4.6, DT 4.8
Position Composant
1 Boîte de commande
2 Plaque signalétique du moteur
3 Moteur
4 Buse du silencieux
Vanne de régulation de
5
pression
Raccord pour la conduite
6
forcée
7 Unité de pompage
8 Couvercle latéral
9 Pied de l'appareil
10 Boîte à bornes
Plaque signalétique de
11
l'appareil
Tableau 4.4: Illustration des composants 1
Fonction
Raccordement électrique et commande (variante DC)
Marque de conformité et données techniques - Moteur
Entraînement
Optimisation de l'écoulement, réduction du bruit
Réglage de la pression requise
Raccord de pression
Génération de la pression ; l'unité de pompage comprend le corps
de pompe, le piston et le tiroir
Accès au filtre d'aspiration et aux vannes
Installation et fixation stables de la pompe
Raccordement électrique (standard)
Marque de conformité et données techniques - Pompe
