DESCRIPTION DE LA POMPE

Ce chapitre décrit les sous-ensembles et les composants de la pompe ainsi que leur fonctionnement.
Les indications suivantes permettent de comprendre le fonctionnement de la pompe. Ces indications peuvent
contribuer à éviter les risques et les erreurs dus à une mauvaise utilisation.
4.1 DESCRIPTION GÉNÉRALE DE LA POMPE
4.2

TAILLES

Dans ce manuel d'utilisation, plusieurs pompes de tailles différentes sont mentionnées, car elles
• fonctionnent selon le même principe d'action
• ont la même utilisation conforme à leur destination,
• être soumis aux mêmes exigences légales et normatives
• présentent une construction similaire,
• avoir des caractéristiques physiques similaires
• et sont également très similaires en ce qui concerne l'entretien/le service/la mise en service.
4.3

VARIANTES

4.3.1

VARIANTES DT 4.4

Au sein de la série DT 4.4, on distingue 2 variantes.
Le DT 4.4 DC est une variante spéciale avec entraînement DC.
DT 4.2-4.8 (standard)

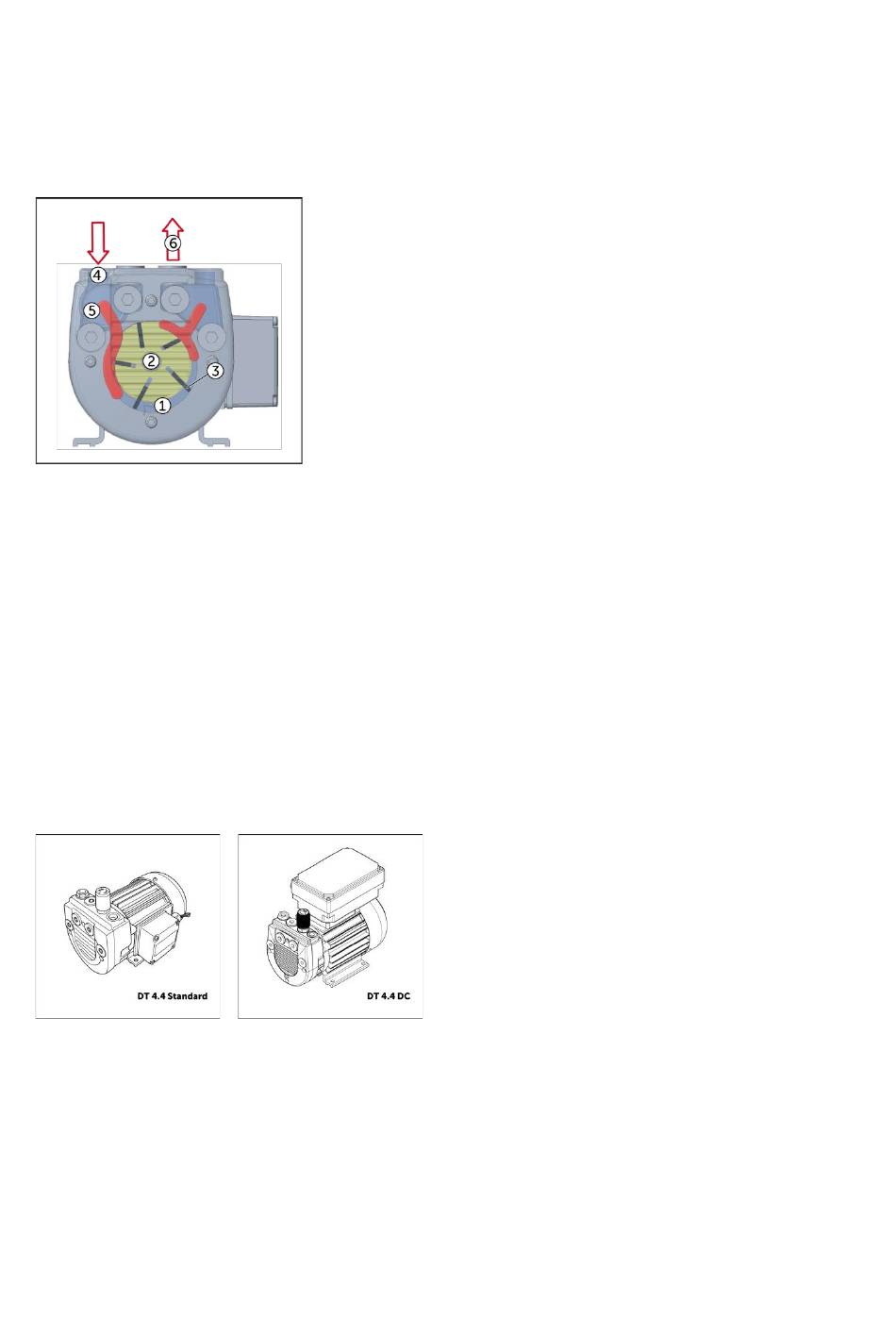

La pompe est un compresseur rotatif classique à palettes fonctionnant à
sec.
Il se compose d'un boîtier, d'un rotor (2) monté de manière excentrique,
de vannes (3) à mouvement radial et d'une entrée ou d'une sortie (4+6).
Lorsque le rotor tourne, le gaz s'écoule dans la chambre (1) qui s'agrandit
en passant par le filtre d'aspiration (5) jusqu'à ce que celui-ci soit fermé
par la vanne suivante. Ensuite, le gaz enfermé est comprimé et refoulé
par la sortie (6) dans la conduite sous pression raccordée.
DT 4.4-4.8 DC
