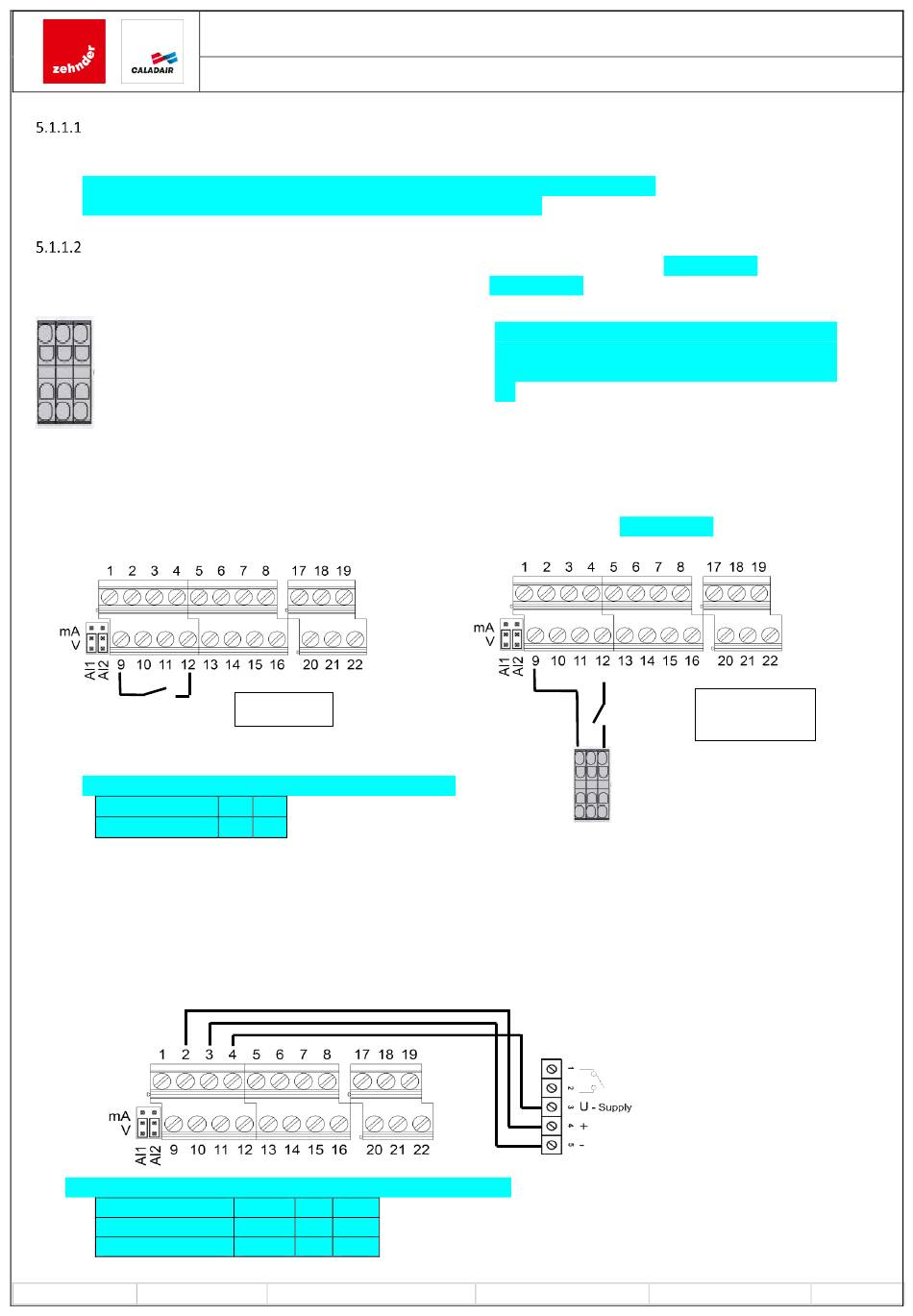

VFM-VFT
Pont entre 9-12 obligatoire si vous ne mettez pas de marche/arrêt à distance (ACS355)
Pont entre 9-16 obligatoire si vous ne raccorder pas les PTO (ACS355)
Pont entre 21-8 obligatoire si vous ne mettez pas de marche/arrêt à distance (ACS180)
Pont entre 21-9 obligatoire si vous ne raccorder pas les PTO (ACS180)
CVFM-CVFMI-CVFT-CVFTI
Pont entre 9*-12 obligatoire si vous ne mettez pas de marche/arrêt à distance(ACS355) 21-8 (ASC180)
Pont entre 9*-16 obligatoire si vous ne raccorder pas les PTO 21-9 (ASC180)
ACS 355 :Les 3 bornes à l'intérieur des CVFMI
CVFTI sont toutes des bornes 9 qui vous serviront
à raccorder les différentes options sur les bornes
12 à 16.
5.1.2
Marche/arrêt externe
Ne pas utiliser d'arrêt externe directement sur le variateur si le coffret est lié à un AQUAPACK ou un ELECTROPACK.
Possibilité de raccorder un marche/arrêt (contact sec NO) entre la borne 9 et 12. 21-8 (ASC180)
Correspondance de N° de bornes si variateur réf ACS180
N° sur schéma
N° pour ASC180
5.1.3
Raccordement sur POT VF
Potentiomètre 10kΩ
Ce type de potentiomètre permet de piloter 1 seul variateur
Possibilité d'utiliser les bornes 1-2 du potentiomètre pour le marche/arrêt (voir chapitre marche/arrêt externe pour le
raccordement électrique).
•
Correspondance de N° de bornes si variateur réf ACS180
N° sur schéma
N° pour ASC180
Définition
MS-ELE-001
Indice : C
VFM-VFT / CVFM-CVFT / CVFMI-CVFTI
NOTICE D'UTILISATION ET DE MISE EN SERVICE
VFM-VFT
9
12
21
8
2
3
4
14
13
23
0-10V
0V
10V
MaJ 05/02/2025
®
LOBBY-LOBBY T
ACS 180 :Les 3 bornes à l'intérieur des CVFMI CVFTI
sont toutes des bornes 21 qui vous serviront à
raccorder les différentes options sur les bornes 8 à
11.
Crée par : JC
®
/ CITYCOOL
CVFM-CVFMI
CVFT-CVFTI
MaJ par :ARI
Page 8/16
