LERBAKKEN 10, 8410 RØNDE DENMARK.

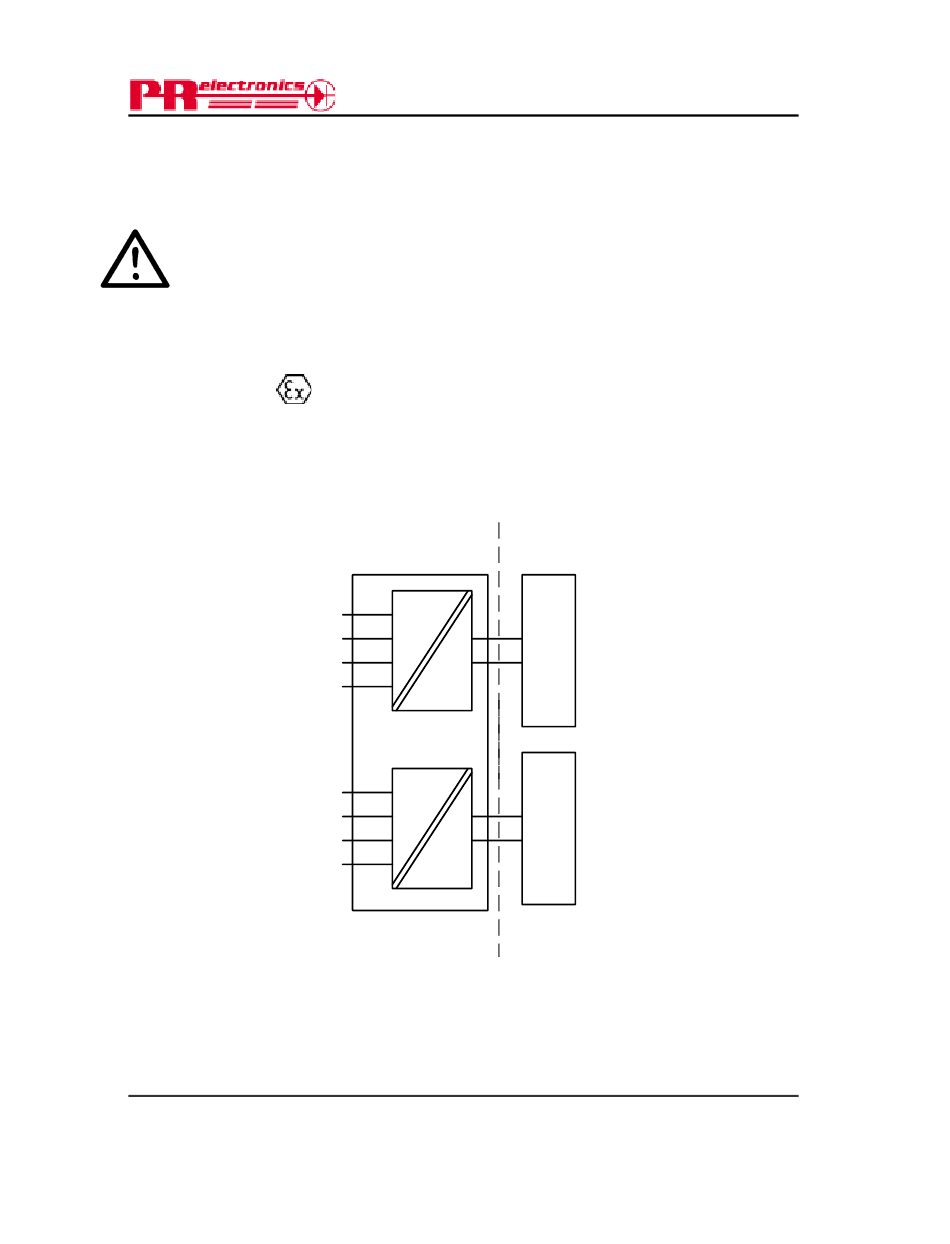

ATEX Installationszeichnung
6331
Für die sichere Installation von 6331Bxx oder 6334Bxx ist Folgendes zu beachten: Das Gerät darf
nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen
Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist.
Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
ATEX-Zertifikat KEMA 06ATEX 0115
Markierung
Richtlinien EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-26 : 2007
Ex-Bereich
Zone 0, 1, 2
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 40ºC
Klemme:
41,42,43,44
Uo: 9,6 VDC
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Klemme:
51,52,53,54
Uo: 9,6 VDC
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Installationsvorschriften
Die galvanische Trennung zwischen dem Sensorkreis und dem Eingangskreis ist nicht unfehlbar.
Allerdings ist die galvanische Trennung zwischen den Kreisen so ausgelegt, dass diese eine
Testspannung von 500 VAC für eine Minute aushält.
Revision date:
2009-09-29
All manuals and user guides at all-guides.com
II 1 G Ex ia IIC T6..T5
44
+
43
13
-
42
11
41
CH1
54
+
53
23
-
52
21
51
CH2
6331 / 6334
Version Revision
V1R0-DE01
6334V105
6331QA01
WWW.PRELECTRONICS.COM
Nicht Ex-Bereich
Barrier
Klemme:
11,13 und
21,23
Ui: 30 VDC
Ii: 120 mA
Pi: 0,84 W
Li: 10 μH
Ci: 1,0 nF
Barrier
Page:
1/1
