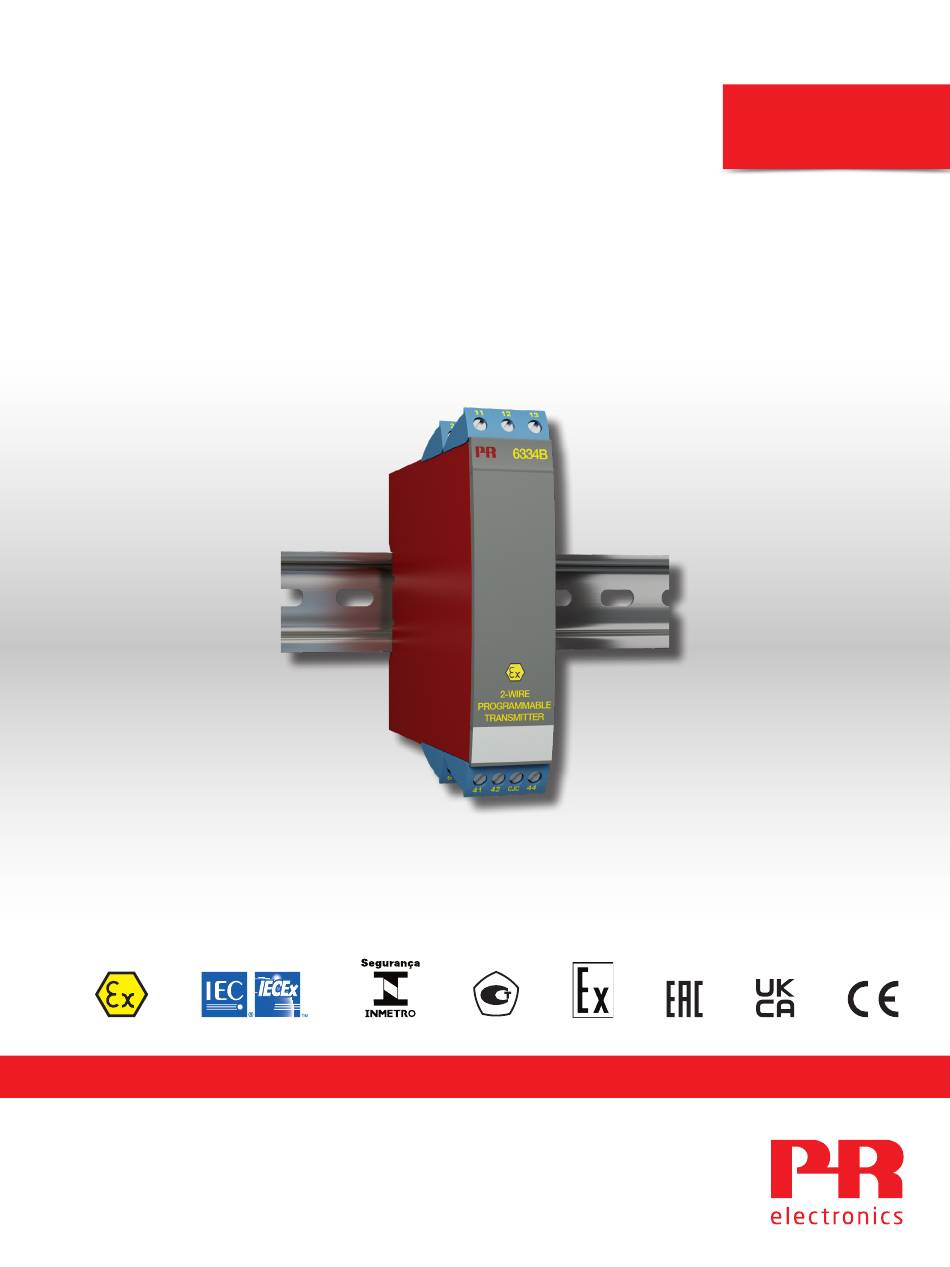

- Page 1 PERFORMANCE MADE SMARTER Manuel du produit 6334 Transmetteur 2-fils programmable (TC) TEMPÉR ATURE INTERFACES S.i INTERFACES DE COMMUNIC ATION MULTIFONC TIONS ISOL ATION AFFICHEURS No. 6334V10 9 - FR A par tir du no de série : 241432016...
- Page 2 6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications d’automation industrielle.
- Page 3 Transmetteur 2-fils programmable (TC) 6334 Sommaire Application ................... . .
- Page 4 Transmetteur 2-fils programmable (TC) 6334 • Entrée TC • Grande précision de mesure • Isolation galvanique • Sécurité programmable • Version 1- ou 2-voies Applications Application • Mesure linéarisée de la température avec un capteur de thermocouples. Installation 2-fils •...
- Page 5 Référence Type Version Isolation galvanique Voies 6334 Zone 2, 22 / Div. 2 1500 Vca : 2 Une Zone 0, 1, 2, 21, 22, M1 / DIV. 1, DIV. 2 Deux Spécifications Conditions environnementales : Plage de température ....... . . -40°C à +85°C Température de stockage.
- Page 6 Précision, la plus grande des valeurs générales et de base : Valeurs générales Type Précision absolue Coefficient de température d’entrée Tous ≤ ±0,05% de l’EC ≤ ±0,01% de l’EC / °C Valeurs de base Type Précision de base Coefficient de température d’entrée Volt ≤...
- Page 7 Détection de rupture de sonde : Programmable ........3,5...23 mA NAMUR NE43 Haut d’échelle.
- Page 8 6334 CH 2 Programmation • Loop Link est un kit de programmation permettant de programmer le 6334. • Pour le raccordement du Loop Link, veuillez vous reporter au schéma ci-dessous et à l’aide en ligne du logiciel PReset. • Lors de la communication avec des modules non-installés, les bornes 11, 12, 13 (voie 1) et 21, 22, 23 (voie 2) peuvent être démontés dans la zone non dangereuse pour connecter le kit de programmation.
- Page 9 Schéma d’installation ATEX 6331QA02-V3R0 Pour une installation sûre du 6331A ou 6334A vous devez observer ce qui suit. Le module sera seulement installé par un personnel qualifié qui est informé des lois, des directives et des normes nationales et internationales qui s'appliquent à...
- Page 10 Notes d'installation Si l’enceinte se compose de matériaux plastiques non métalliques, les décharges électrostatiques sur le boîtier du transmetteur doivent être évitées. Si le transmetteur est installé dans une atmosphère explosive exigeant l'utilisation du niveau de protection de l'équipement Gc, et il est appliqué en type de protection Ex ic, le transmetteur doit être installé...
- Page 11 Ii: 120 mA Bornes : Pi: 0,84 W ou 51,52,53,54 Pi: 0,75 W Uo: 9,6 Vcc Li: 10 μH Io: 25 mA Ci: 1,0 nF Po: 60 mW Lo: 33 mH Co: 2,4 μF Barri- ère Barrier 6331 / 6334 6334V109-FR...
- Page 12 Classe de Plage de température ambiante température Pi: 0,84 W Pi: 0,75 W -40°C à +40°C -40°C à +45°C -40°C à +55°C -40°C à +60°C -40°C à +85°C -40°C à +85°C Notes d'installation Si l’enceinte se compose de matériaux plastiques non métalliques, les décharges électrostatiques sur le boîtier du transmetteur doivent être évitées.
- Page 13 IECEx-installation drawing 6331QI02-V3R0 For safe installation of 6331A and 6334A the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
- Page 14 Installation notes If the enclosure is made of non-metallic plastic materials, electrostatic charges on the transmitter enclosure shall be avoided. If the transmitter is installed in an explosive atmosphere requiring the use of equipment protection level Gc and applied in type of protection Ex ic, the transmitter shall be mounted in an enclosure that provides a degree of protection of at least IP20 according to IEC 60529, and that is suitable for the application and correctly installed.
- Page 15 Ui: 30 VDC Ii: 120 mA Terminal: Pi: 0.84 W or 51,52,53,54 Pi: 0.75 W Uo: 9.6 VDC Li: 10 μH Io: 25 mA Ci: 1.0 nF Po: 60 mW Lo: 33 mH Co: 2.4 μF Barrier 6331 / 6334 6334V109-FR...
- Page 16 Temperature Ambient temperature range Class Pi: 0.84 W Pi: 0.75 W -40°C to +40°C -40°C to +45°C -40°C to +55°C -40°C to +60°C -40°C to +85°C -40°C to +85°C Installation notes If the enclosure is made of non-metallic plastic materials, electrostatic charges on the transmitter enclosure shall be avoided.
- Page 17 6331QB02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Desenho de Instalação INMETRO Para instalação segura do 6331A.. ou 6334A.. o seguinte deve ser observado. O modelo deve apenas ser instalado por pessoas qualificadas que são familiarizadas com as leis nacionais e internacionais, diretrizes e padrões que se aplicam a esta área.
- Page 18 6331QB02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Notas para instalação Se o invólucro for feito de materiais plásticos não metálicos, devem ser evitadas cargas eletrostáticas no invólucro do transmissor. Se o transmissor for instalado em uma atmosfera explosiva que exija o uso de nível de proteção de equipamento Gc e aplicado no tipo de proteção Ex ic, o transmissor deverá...
- Page 19 Ui: 30 VDC Io: 25 mA Ii: 120 mA Po: 60 mW Pi: 0,84 W or 0,75 W Lo: 33 mH Li: 10μH Co: 2,4μF Ci: 1,0nF Barrier 6331 / 6334 Revision date: Version Revision Prepared by Page: 2023-10-03 V1R0 TORO 6334V109-FR...
- Page 20 6331QB01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Classe de Faixa de temperatura ambienta temperatura Pi: 0,84W Pi: 0,75W -40 °C to +40 °C -40 °C to +45 °C -40 °C to +55 °C -40 °C to +60 °C -40 °C to +85 °C -40 °C to +85 °C Notas de instalação Se o invólucro for feito de materiais plásticos não metálicos, devem ser evitadas cargas...
- Page 21 Historique du document Cette liste répertorie les modifications significatives apportées à ce document depuis la dernière publication. No. de révision Date Notes 1548 Approbation IECEx. 2242 Homologations ATEX et IECEx mises à jour - Ex na changé en Ex ec. 2311 UKCA ajoutée.
