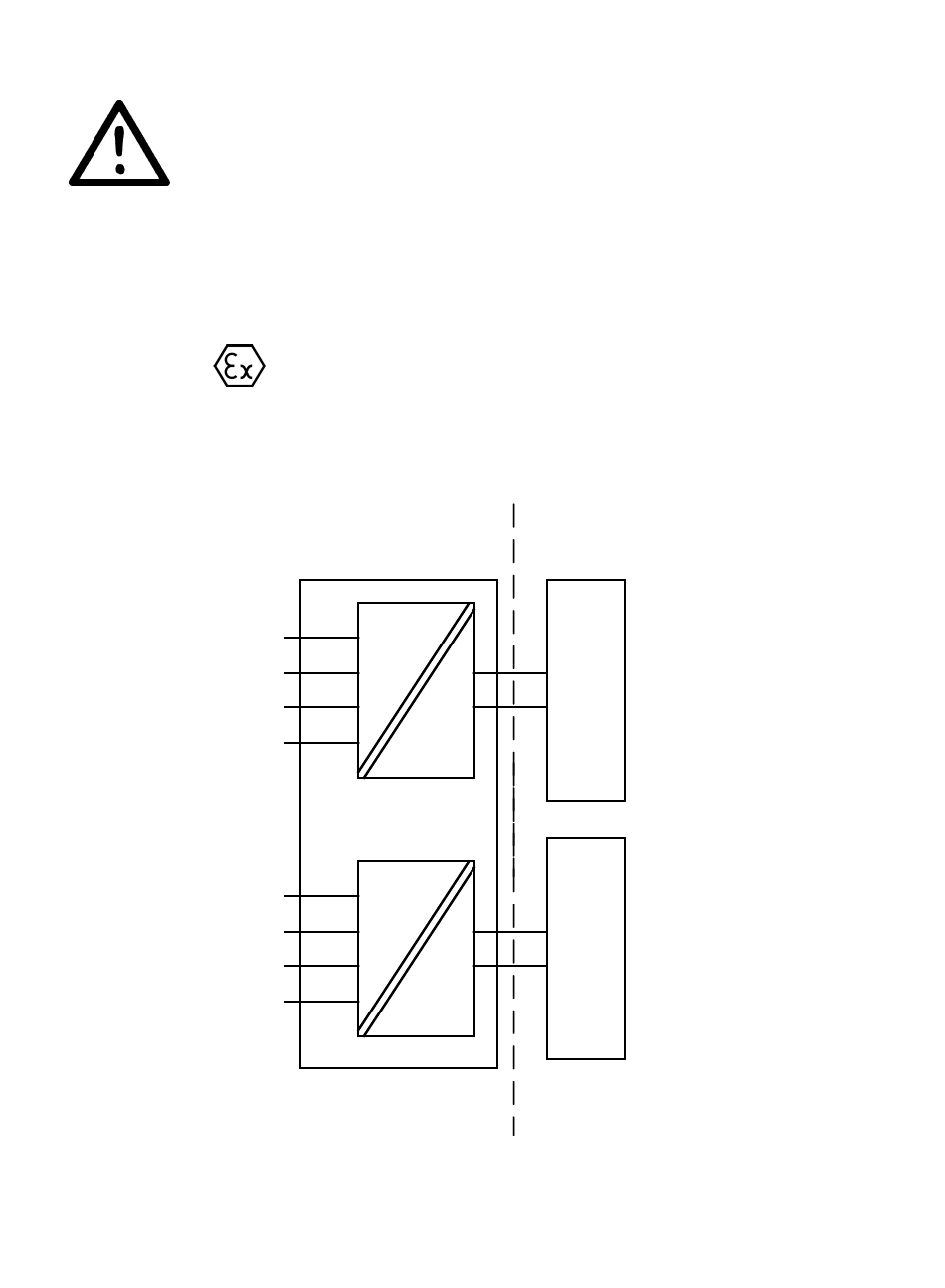

Schéma d'installation ATEX 6331QA01-V3R0
Pour une installation sûre du 6331Bxx ou 6334Bxx vous devez
observer ce qui suit. Le module sera seulement installé par un
personnel qualifié qui est informé des lois, des directives et des
normes nationales et internationales qui s'appliquent à ce secteur.
L'année de la fabrication est indiquée dans les deux premiers
chiffres dans le numéro de série.
Certifikat ATEX
Marquage
Standards
Zone explosible
Zone 0, 1, 2, 21, 22
Bornes :
41,42,43,44
Uo: 9,6 Vcc
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Bornes :
51,52,53,54
Uo: 9,6 Vcc
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
DEKRA 20ATEX0095 X
II 1 G Ex ia IIC T6...T4 Ga
II 2 D Ex ia IIIC Db
I M1 Ex ia I Ma
EN IEC 60079-0: 2018, EN 60079-11: 2012
44
43
13
42
11
41
CH1
54
53
23
52
21
51
CH2
6331 / 6334
6334V109-FR
Zone non explosible
+
-
Barri-
ère
Barrier
+
-
Barri-
ère
Barrier
Bornes :
11,13 et
21,23
Ui: 30 Vcc
Ii: 120 mA
Pi: 0,84 W ou
Pi: 0,75 W
Li: 10 μH
Ci: 1,0 nF
11
