10. Retirez les attaches en plastique de la Rampe
Droite (90) et de la Rampe Gauche (non-illus-
trée). Si nécessaire, enfoncez les Écrous à
Cage (38) en place. Demandez à une deuxième
personne de tenir lʼassemblage de la console
près du Montant Droit (78). Retirez lʼattache
longue du Fil du Montant (77) et lʼattache du fil
de la console.
Branchez le Fil du Montant (77) sur le fil de la
console. Référez-vous au schéma en en-
cadré. Les connecteurs devraient glisser
facilement lʼun dans lʼautre et sʼenclencher
en place. Si ce nʼest pas le cas, tournez un des
connecteurs et essayez de nouveau. SI LES
CONNECTEURS NE SONT PAS BRANCHES
CORRECTEMENT, LA CONSOLE PEUT ETRE
ENDOMMAGEE QUAND ELLE EST AL-
LUMEE. Ensuite, enfoncez les connecteurs
dans le Montant Droit (78).
Placez lʼassemblage de la console sur le
Montant Droit (78) et le Montant Gauche (non-
illustré). Assurez-vous quʼaucun fil nʼest
pincé.
11. Vissez de quelques tours deux Boulons de M8 x
25mm (6) avec deux Rondelles Étoilées de M8
(10) dans le Montant Gauche (73) et la Rampe
Gauche (89) ; ne serrez pas encore complète-
ment les Boulons.
Ensuite, vissez de quelques tours deux Boulons
de M8 x 25mm (6) avec deux Rondelles Étoilées
de M8 (10) dans le Montant Droit (78) et la
Rampe Droite (90) ; ne serrez pas encore
complètement les Boulons.
Référez-vous aux étapes 4 et 6. Serrez les
quatre Boulons de M10 x 96mm (5).
Enfoncez le Plateau à Accessoires Gauche
(110) ainsi que le Plateau à Accessoires Droit
(111) dans lʼassemblage de la console.
All manuals and user guides at all-guides.com
11
10

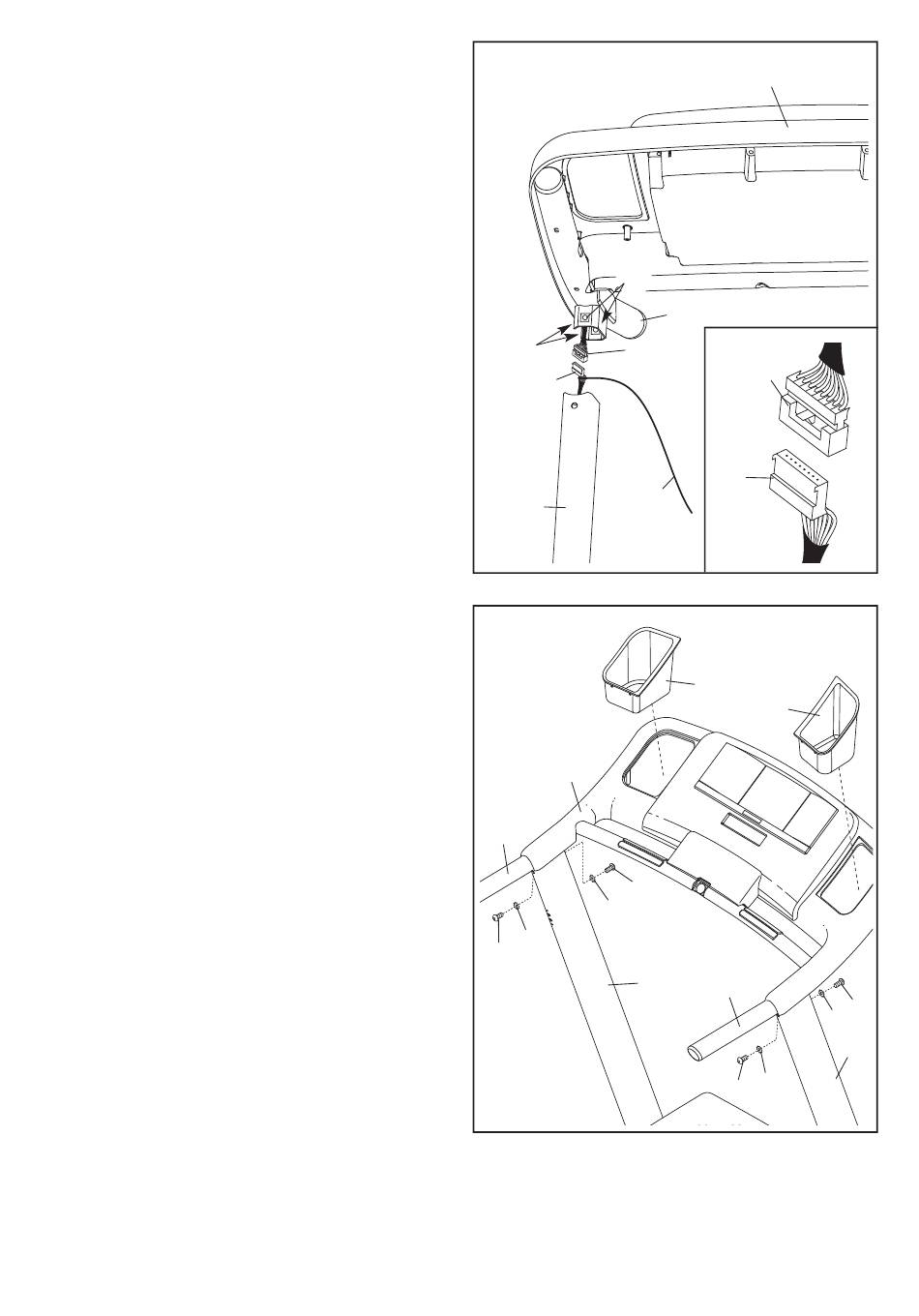

Assemblage de la Console
38
Attache
en
Fils de la
Plastique
Console
77
Attache
78
Longue
11
Assemblage
de la Console
89
6
10
10
6
73
90
Fils de la
Console
77
110
111
90
10
10
6
6
78
