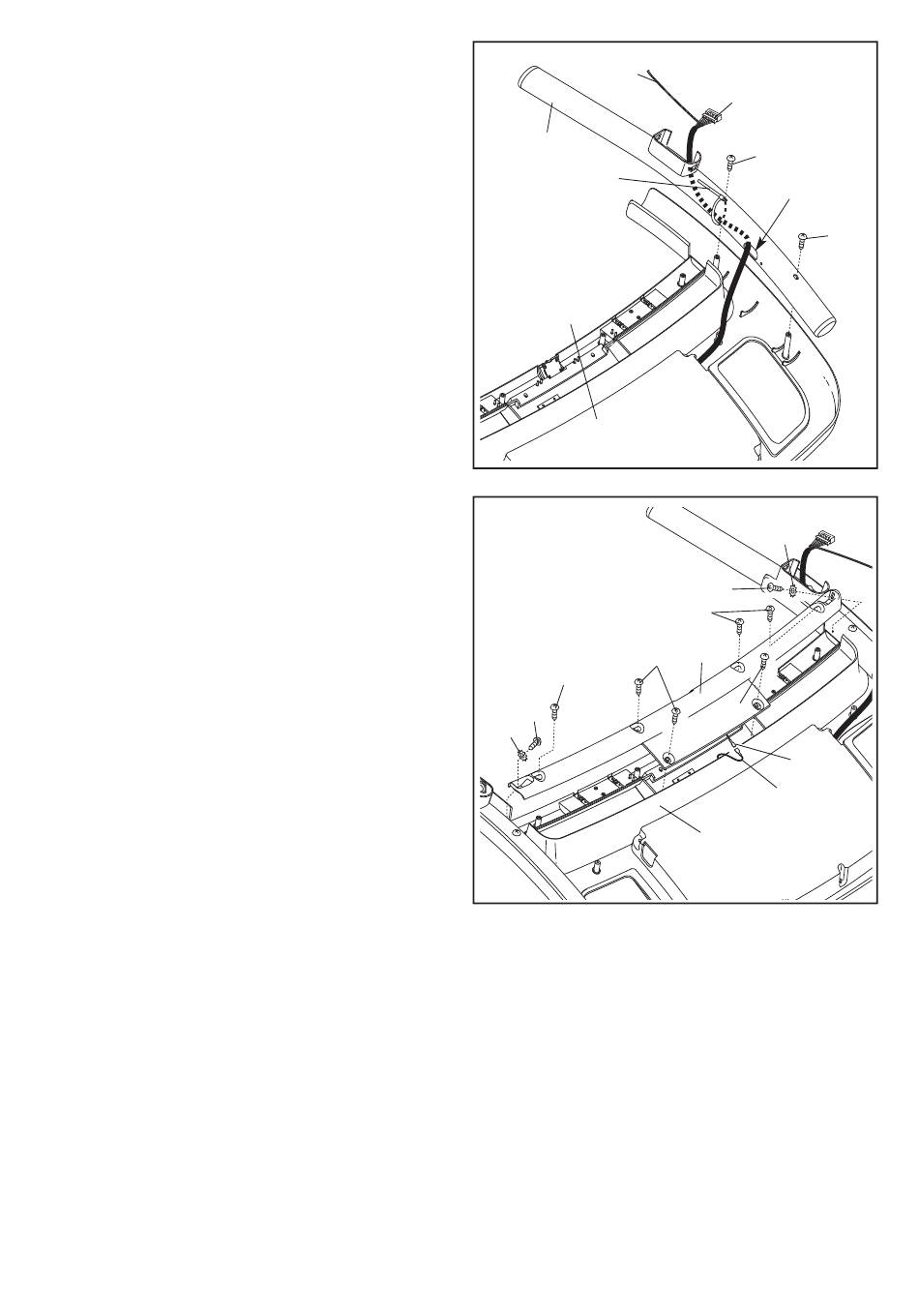

8. Identifiez la Rampe Droite (90) sur laquelle se
trouve un grand trou à lʼendroit indiqué. Tenez la
Rampe Droite près de la Console (87). Enfilez
lʼattache sur le fil de la console dans le grand
trou sur la Rampe Droite pour la faire ressortir
par le haut, comme sur le schéma ; utilisez des
pinces à bec si nécessaire. Ensuite, insérez
lʼattache en plastique incluse dans la Rampe
Droite, comme sur le schéma. Assurez-vous
que lʼattache en plastique maintient bien le
fil de la console contre le côté intérieur.
Ensuite, serrez lʼattache en plastique.
Attachez la Rampe Droite (90) à lʼaide de deux
Vis de M4,2 x 19mm (1). Vissez les deux Vis
de quelques tours avant de serrer lʼune ou
lʼautre complètement ; ne serrez pas exces-
sivement les Vis. Assurez-vous quʼaucun fil
nʼest pincé. Ensuite, retirez lʼattache en plas-
tique.
Attachez la Rampe Gauche (non-illustrée)
sur la Console (87) de la même manière. Il nʼy
a pas de fils sur le côté gauche de la Console.
9. Tenez le Support Cardiaque (109) près de
lʼassemblage de la console. Branchez le Fil de
Terre de la Console (40) qui se trouve sur le
Support Cardiaque dans lʼassemblage de la
console. Ensuite, insérez les fils de terre dans
lʼassemblage de la console et placez le Support
Cardiaque sur lʼassemblage de la console.
Assurez-vous quʼaucun fil nʼest pincé.
Vissez deux Vis de M4 x 20mm (3) avec deux
Rondelles Étoilées de M4,2 (70) dans le Support
Cardiaque (109).
Serrez les six Vis de M4,2 x 19mm (1) de lʼétape
7 dans le Support Cardiaque (109) et
lʼassemblage de la console. Vissez les six Vis
de quelques tours avant de toutes les serrer.
All manuals and user guides at all-guides.com
10
8
Attache
90
Attache en
Plastique
87
9
1
1
3
70
Fils de la
Console
1
Grand Trou
1
70
3
1
109
1
40
Fil de Mise
à la Terre
Assemblage
de la Console
