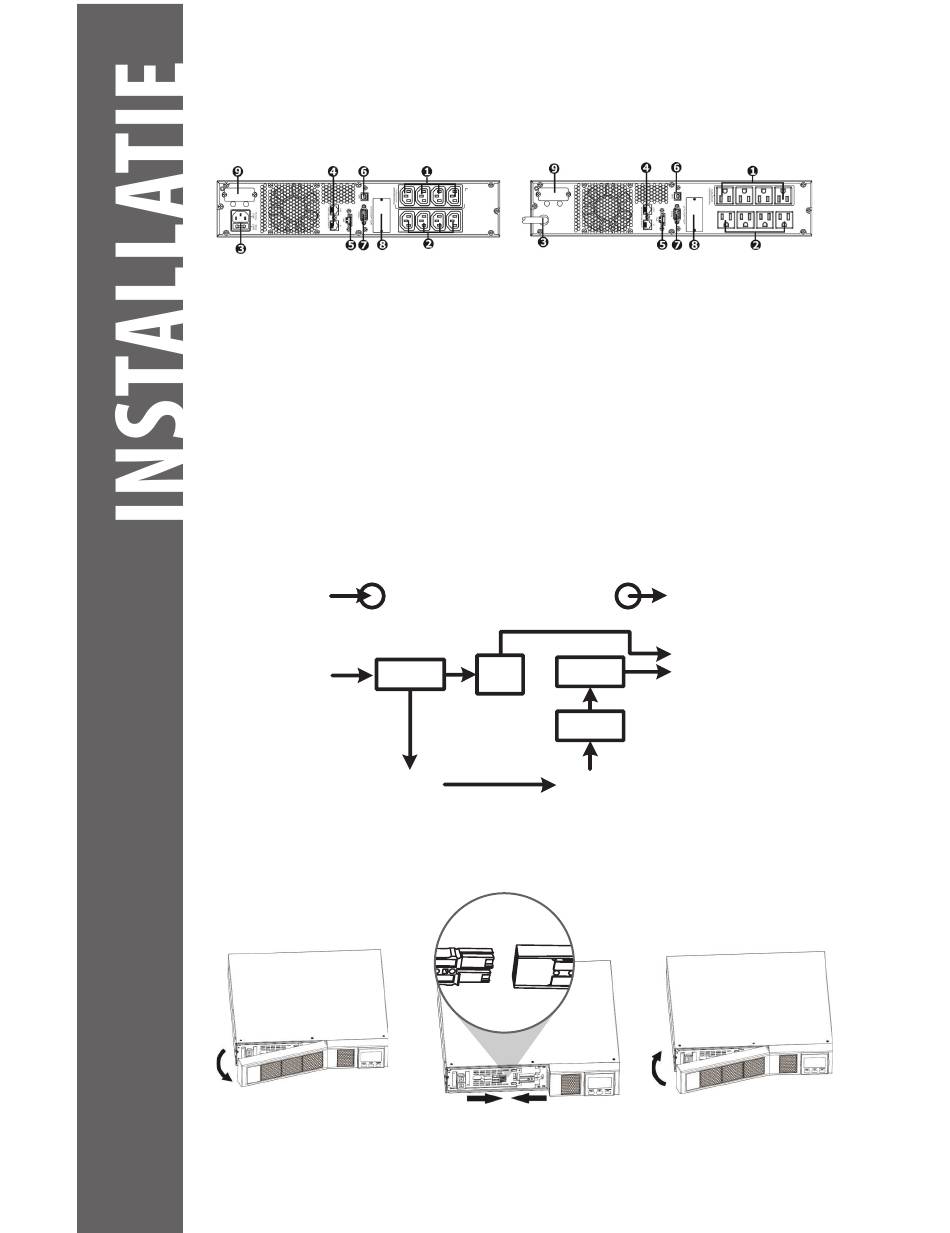

1.1 Aanzicht achterpaneel
Opmerking: Controleer het apparaat voor de installatie. Controleer of niets in de verpakking is beschadigd.
Bewaar de originele verpakking op een veilige plek voor toekomstig gebruik.
IEC-type
1. Programmeerbare outlets: niet-kritieke systemen
2. Output aansluitingen: kritieke systemen
3. AC input
4. Network/Fax/Modem stroombeveiliging
5. Nooduitschakeling
6. USB communicatie connector
7. RS-232 communicatie connector
8. SNMP intelligente connector
9. Externe batterij connector
1.2 Gebruik
De UPS bestaat uit hoofdingangen, EMI/RFI-filters, inverter, acculader, DC-naar-DC converter, accu, AVR TX
en UPS-uitgang
EMI/RFI
Filters
Battery
Charger
1.3 Installatie
Vanwege veiligheidsoverwegingen wordt de UPS af fabriek verzonden zonder aangesloten accukabels.
Volg voorafgaand aan installatie van de UPS de volgende stappen om de accukabels weer aan te sluiten.
Verwijder het voorpaneel
NEMA-type
AVR
Inverter
TX
DC-to-DC
Converter
Battery
Sluit de wisselstroomingang aan
en sluit de accukabels weer aan.
Output
Plaats het voorpaneel
terug op het apparaat.
