Documentation
Outre ce manuel, la documentation suivante est
disponible pour le commutateur SWP2.
• Yamaha Audio Network Monitor User's
Guide (Mode d'emploi de l'application
Yamaha Audio Network Monitor) (PDF)
Ce manuel vous explique l'installation, les réglages et
l'utilisation de l'application « Yamaha Audio Network
Monitor » pour Windows.
• Command References (Références des
commandes) (PDF)
Ce manuel décrit les commandes utilisées lors des
réglages à partir de la ligne de commande d'un
ordinateur.
• Technical Data (Données techniques) (HTML)
Cette section explique en détail les fonctions du
commutateur SWP2.
Ces documents peuvent être téléchargés depuis les
liens figurant dans la page produit du site Web suivant :
http://www.yamahaproaudio.com/.
Terminologie
• VLAN
Cet acronyme signifie « Virtual Local Area Network »
ou réseau local virtuel. Il s'agit d'un réseau mis en
place indépendamment des connexions physiques.
Lorsqu'il y a plusieurs réseaux de différents types,
l'installation d'un VLAN se traduit par la mise en place
d'un réseau qui partage les commutateurs physiques
avec d'autres réseaux tout en étant physiquement
distinct de ces derniers.
Un VLAN peut être de type « VLAN basé sur le port »,
au sein duquel les unités sont regroupées à l'aide
d'une connexion physique par port ou de type « VLAN
à balisage ». Dans ce cas, la distinction entre les
groupes de VLAN s'opère par l'attribution d'une balise
à chaque trame Ethernet.
Dans le cas d'un VLAN basé sur les ports, chaque
VLAN nécessite une connexion pour communiquer
avec un autre commutateur.
L'utilisation d'un VLAN à balisage permet de combiner
plusieurs VLAN en un seul raccordement à l'aide d'un
câble reliant les commutateurs. Assurez-vous que le
volume total des données ne dépasse pas
1 Gbps pour les ports LAN ou 10 Gbps pour les ports
10GBASE-SR/LR. Les VLAN présélectionnés A et B du
SWP2 sont de type VLAN à balisage.
10
SWP2 Mode d'emploi
• Agrégation de liens
L'agrégation de liens est une fonction qui regroupe
plusieurs ports LAN/SFP+ reliant des périphériques
réseau et les traite comme une seule interface logique
afin d'augmenter la largeur de la bande passante de
communication. Un regroupement obtenu par
l'application de l'agrégation de liens est appelé un
groupe d'agrégation de liens (LAG).
L'agrégation de liens est une technique
particulièrement utile dans le cas de multiple
communications se produisant simultanément. Les
communications peuvent être réparties entre les
connexions ainsi regroupées à l'aide d'une fonction
d'équilibrage de charge. Étant donné que
l'équilibrage de charge distribue la charge en fonction
de l'adresse IP, nous vous recommandons de fixer les
adresses IP des différents périphériques afin de
stabiliser l'équilibrage de charge.
Même si un problème se produit sur l'un des ports
LAN/SFP+ regroupés par une agrégation de liens
entraînant son incapacité à communiquer, la
communication se poursuivra via les ports restants.
• Jonction
Cette fonction ajoute des balises à plusieurs VLAN de
sorte à assurer leur transmission et leur réception via
une connexion unique. Lorsqu'un commutateur SWP2
transmet les données du VLAN 1 via un raccordement
entre réseaux, le commutateur SWP2 récepteur
transmet ces données uniquement vers le port
correspondant à son propre réseau VLAN 1.
La vitesse de communication d'une connexion de
raccordement métallique sur un VLAN B présélectionné
du commutateur SWP2 est de 1 Gbps par câble. S'il
y a qu'un seul câble et que la largeur globale de la
bande passante via le raccordement dépasse 1 Gbps,
les paquets seront retardés ou abandonnés. Certains
VLAN présélectionnés du SWP2 autorisent l'agrégation
de liens du raccordement. Si la bande passante
dépasse 1 Gbps sur un port LAN ou 10 Gbps sur un
port 10GBASE-SR/LR, ou si vous souhaitez fournir une
redondance en prémunition contre une rupture de
câble, vous devrez utiliser deux câbles principaux.

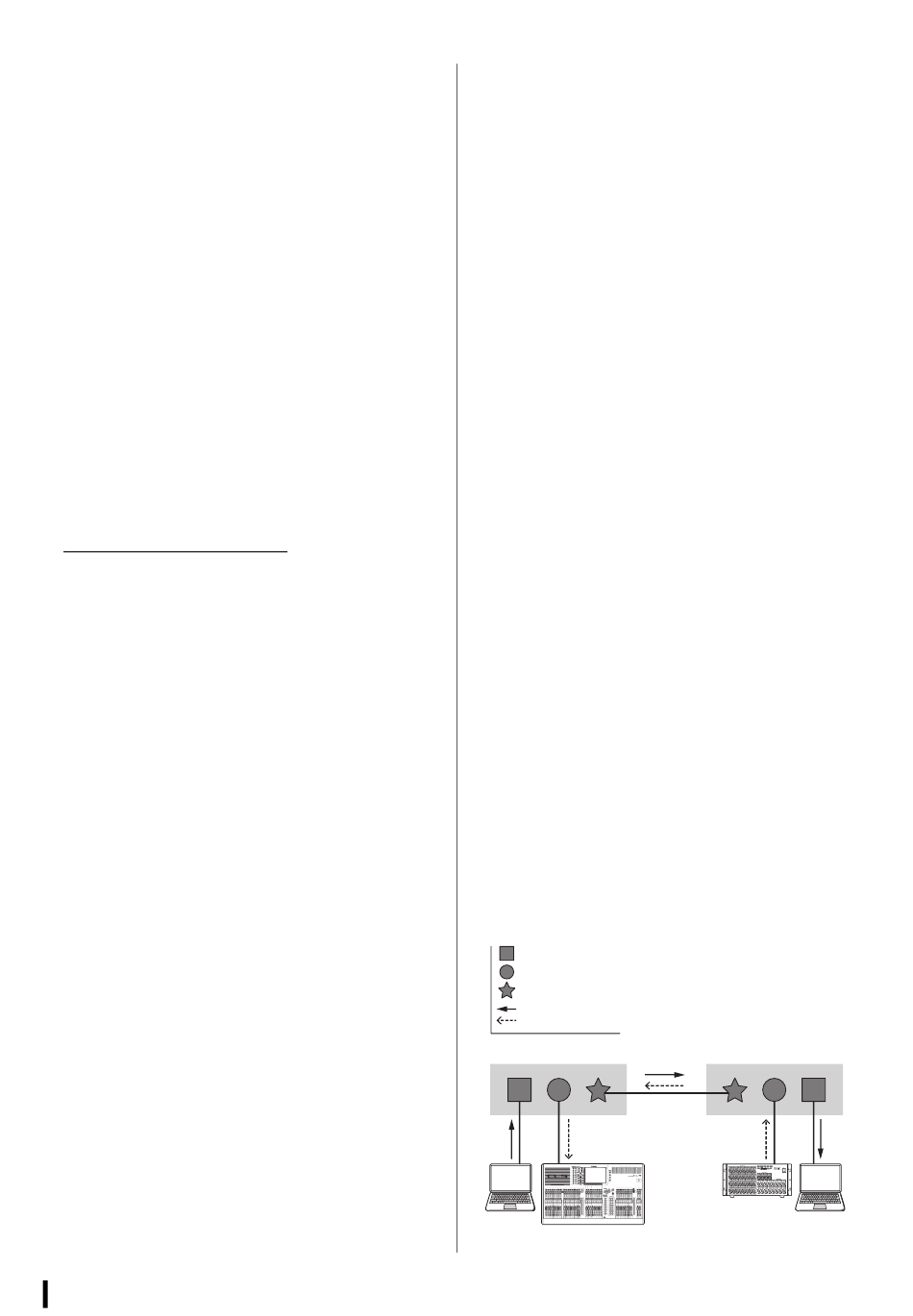

: Port VLAN 1
: Port VLAN 2
: Port de raccordement
: Flux des données
