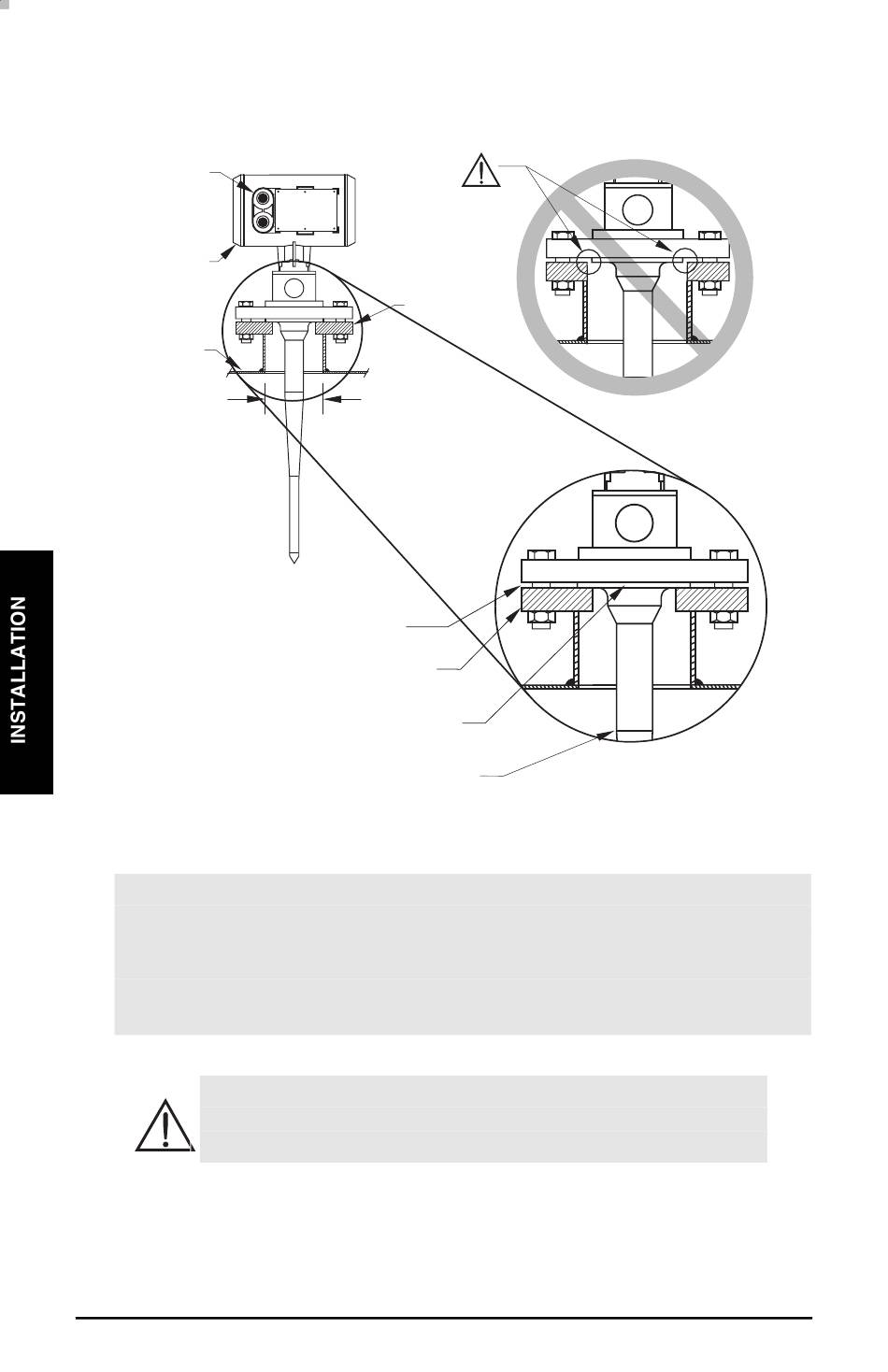

Montage
entrée
câbles
1/2" NPT
ou PG 16
couvercle
d'accès
câbles
réservoir
diamètre mini.
2" / DIN 50
jonction rehausse / réservoir
Notes :
•
Pour 2" ou 3" / DIN 50 ou DIN 80, la transition antenne / tige doit se
situer au delà de l'ouverture de la rehausse / du réservoir. Utiliser des
rallonges, tel que nécessaire.
•
Pour les rehausses de diamètre supérieur, se reporter à la section
Rallonges.
Attention :
Le raccord process étanche DOIT être installé sur la
bride de montage client (voir ci-dessus).
Page 12
voir ci-
dessous
rehausse avec
bride adaptée,
fournie par le
client
bride client
raccord process étanche
raccord antenne / tige
IQ Radar 160/160 Ex
PL-550-1
