Milltronics AIRANGER DPL PLUS Guide De Mise En Service

FONCTIONNEMENT
Une fois la procédure de Mise en Service simplifiée effectuée:
1.
pour entrer en mode RUN
"----" est affiché pendant quelques instants...
L'AIRANGER DPL PLUS effectue les mesures de façon très
rapide, vérifie leur répétabilité et calcule les Valeurs de
Sortie.
Pour une application avec un seul réservoir, l'affichage de la
mesure est continu.
Pour une application avec deux réservoirs, l'affichage de la
mesure est alterné.
La Différence ou la Lecture Moyenne de deux niveaux
(lorsque sélectionnées) sont également affichées en
alternance (Point Numéro 3).
Le Barre Graphe indique le niveau de matériau (0 à 100%),
pour n'importe quel mode de Fonctionnement.
Lorsque "L" est affiché, le niveau de matériau dans la cuve
est augmenté à plus de 80% mais reste supérieur à 75%
(Alarme Haute).
Lorsque "M" est affiché, le niveau de matériau dans la cuve
est diminué à moins de 20% mais reste inférieur à 25%
(Alarme Basse).
En état d'alarme, le relais correspondant est désexcité.
Transducteur (N°) Alarme
1 Hi
1 Lo
2 Hi
2 Lo
2.
%
Les lectures sont affichées en % (selon le Fonctionnement).
niveau espace ou distance
©
0 100%
3.
Affichage des sorties mA sur l'Afficheur de Lecture Auxiliaire.
niveau espace ou distance
©
4 20mA
4.
Affichage du % restant de la Temporisation Sécurité/Défaut
(avant affichage de "LOE").
Si la valeur atteint 0, les valeurs de Lecture, Barre Graphe,
Relais, et sorties mA sont "maintenues", "LOE" clignote.
Lorsqu'une mesure valide est effectuée, la valeur est remise
à 100. L'AIRANGER DPL PLUS rafraîchit l'affichage et les
sorties et périphériques correspondants.
5
Transducteur
1
Numéro de point
2
3 Lecture
Remplissage
4
Pourcent
5
Alarme Haute
6
Barre Graphe
7
Alarme Basse
8
Relais (N°)
1
2
3
4
©
100 0%
%
©
20 4mA
EVALUATION DE LA PERFORMANCE
Contrôler le fonctionnement de l'Unité, sous toutes conditions
de mesure.
Voir le manuel d'instructions PL-421-1 lorsqu'une des sorties
affichage, relais, mA spécifiques sont nécessaires, ou
lorsque "LOE" est affiché.
Connecter l'équipement d'alarme / contrôle uniquement après
avoir obtenu un niveau de fonctionnement optimal.

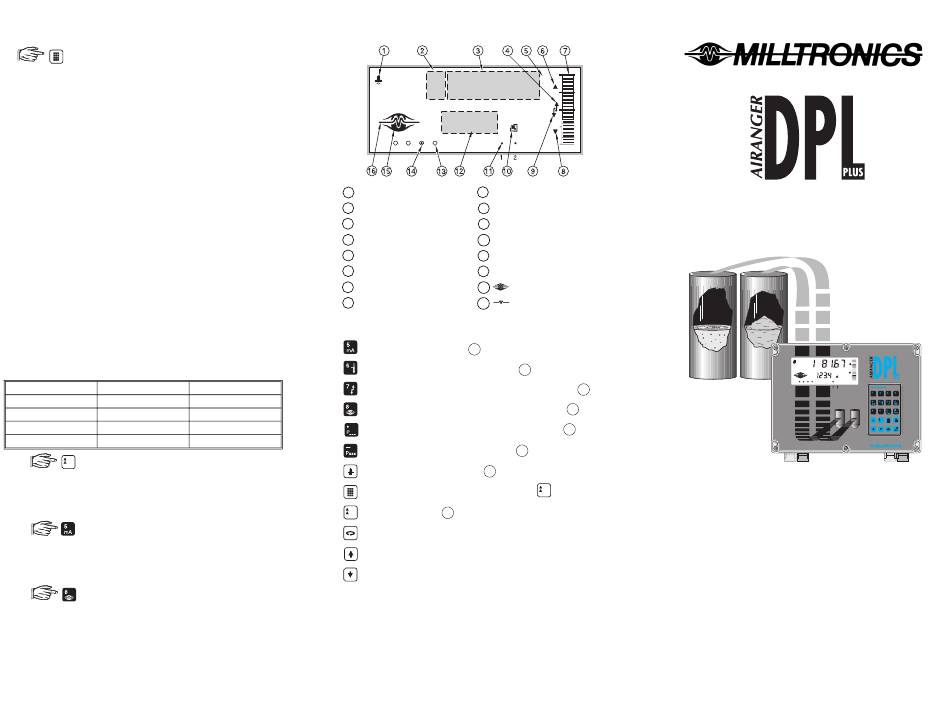

FONCTIONS DE L'AFFICHEUR
100
%
1 2 3 4
0
Vidange
9
Transmission de Données
10
11 Point scruté
Lecture Auxiliaire
12
Relais #4 excité
13
Relais #3 désexcité
14
Fonctionnement Normal
15
Fonct. Sécurité/Défaut
16
FONCTIONS DU CLAVIER
Affichage de la sortie en 12 .
Affichage de la température en 12 .
Affichage de la vitesse de Remplissage / Vidange en 12 .
Affichage du temps de Sécurité/Défaut restant en 12 .
Entrer le numéro du paramètre pour affichage en 12 .
Affichage du Niveau du Matériau en 12 .
Affichage de la Distance en 12 .
Initie accès en mode programmation (voir ).
%
Affichage en % / 3 (complète l'accès au mode programmation).
Affichage alterné (Arrêt / Démarrage).
Affichage du N° de Point suivant (affichage alterné interrompu).
Affichage du N° de Point précédent (affichage alterné interrompu).
6
MESURE DE NIVEAU DOUBLE POINT
GUIDE de MISE EN SERVICE SIMPLIFIEE
%
1 2 3 4
MESURE de NIVEAU LIQUIDE et SOLIDE,
PRECISE et FIABLE
avec
GRAPHIQUE LCD,
CONVERSION de VOLUME,
SORTIES ANALOGIQUES,
RELAIS ALARME,
& AFFICHEUR BIC II
PL-431-1
33454311
Octobre 1994
PRR 2.3
