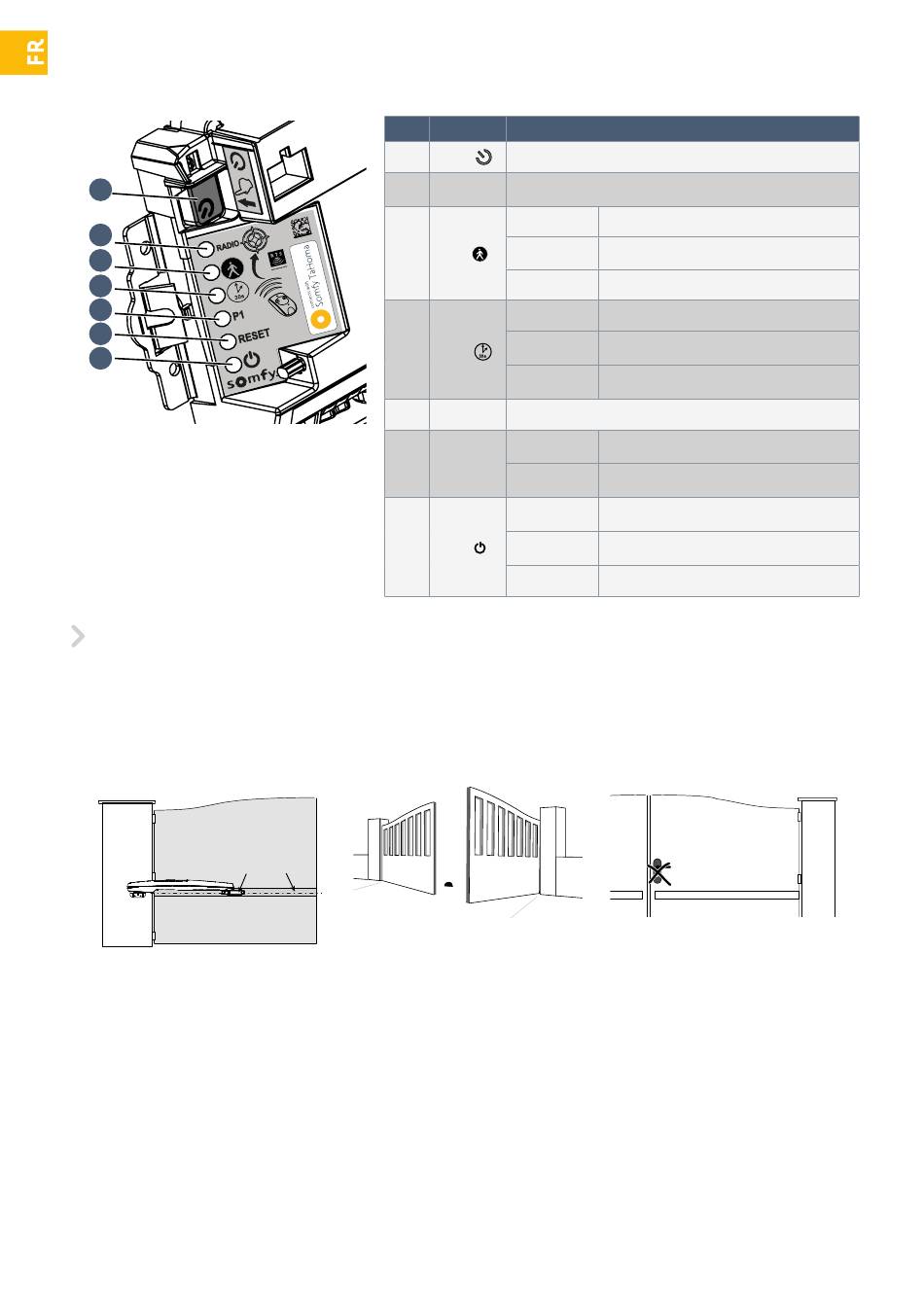

▶ Présentation de l'électronique de commande
A
B
C
D
E
F
G
Pré-requis pour l'installation
▶ Points à vérifier avant l'installation
Portail
Le portail est en bon état : il s'ouvre et se ferme normalement sans forcer.
Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de la propriété.
Renforts
Les moteurs doivent être fixés sur les
renforts
horizontaux
idéalement placés à 1/3 de la hauteur du
portail.
En l'absence de renforts, prévoir des
contre-plaques en métal d'environ 4 mm
d'épaisseur.
Piliers
Les piliers doivent avoir une structure robuste et une largeur d'au moins 7 cm. Dans le cas de petits piliers, il sera obligatoire de les renforcer en
coulant du béton à l'intérieur afin d'assurer une meilleure robustesse et une meilleure tenue.
FR - Manuel d'installation et d'utilisation EXAVIA - SOMFY
9
Rep.
A
B
C
D
E
F
G
Patte de
fixation
Renfort
Butées de fermeture au sol
La course du portail en fermeture doit être
des
vantaux,
délimitée par des butées fixées solidement
au sol.
Les butées d'ouvertures sont intégrées
au moteur (voir «Réglage de la butées
d'ouverture», page 21).
Nota : dans le cas particulier de piliers entre
7 et 10 cm de large, les butées d'ouverture
intégrées ne pourront être utilisées, il faudra
des butées fixes au sol.
Désignation Fonction
Réveil de l'électronique de commande
Bouton
Voyant
S'allume à chaque fois que l'électronique de commande reçoit
RADIO
une commande radio
lors de l'activation/désactivation de l'ouverture
Allumé
piétonne
Cellules photoélectriques présentes et
Clignote
Voyant
lentement
reconnues
Clignote
indique un défaut au niveau des cellules
rapidement
photoélectriques, voir «Diagnostic», page 33
Allumé
la fermeture automatique du portail est activée
la fermeture automatique du portail n'est pas
Eteint
Voyant
activée
Clignote
le paramètre «fermeture automatique» est
rapidement
sélectionné
Voyant P1
Non utilisé
les réglages seuls ou les réglages et les points
Allumé
de commande radio sont effacés
Voyant
RESET
Clignote
la fonction d'effacement des réglages et des
rapidement
points de commande radio est sélectionnée
la motorisation fonctionne correctement -
Allumé
l'électronique de commande est réveillée
la motorisation fonctionne correctement -
Voyant
Eteint
l'électronique de commande est en veille
Clignote
voir «Diagnostic», page 33
Serrure mécanique
Si le portail est équipé d'une serrure
mécanique, elle doit être enlevée.
