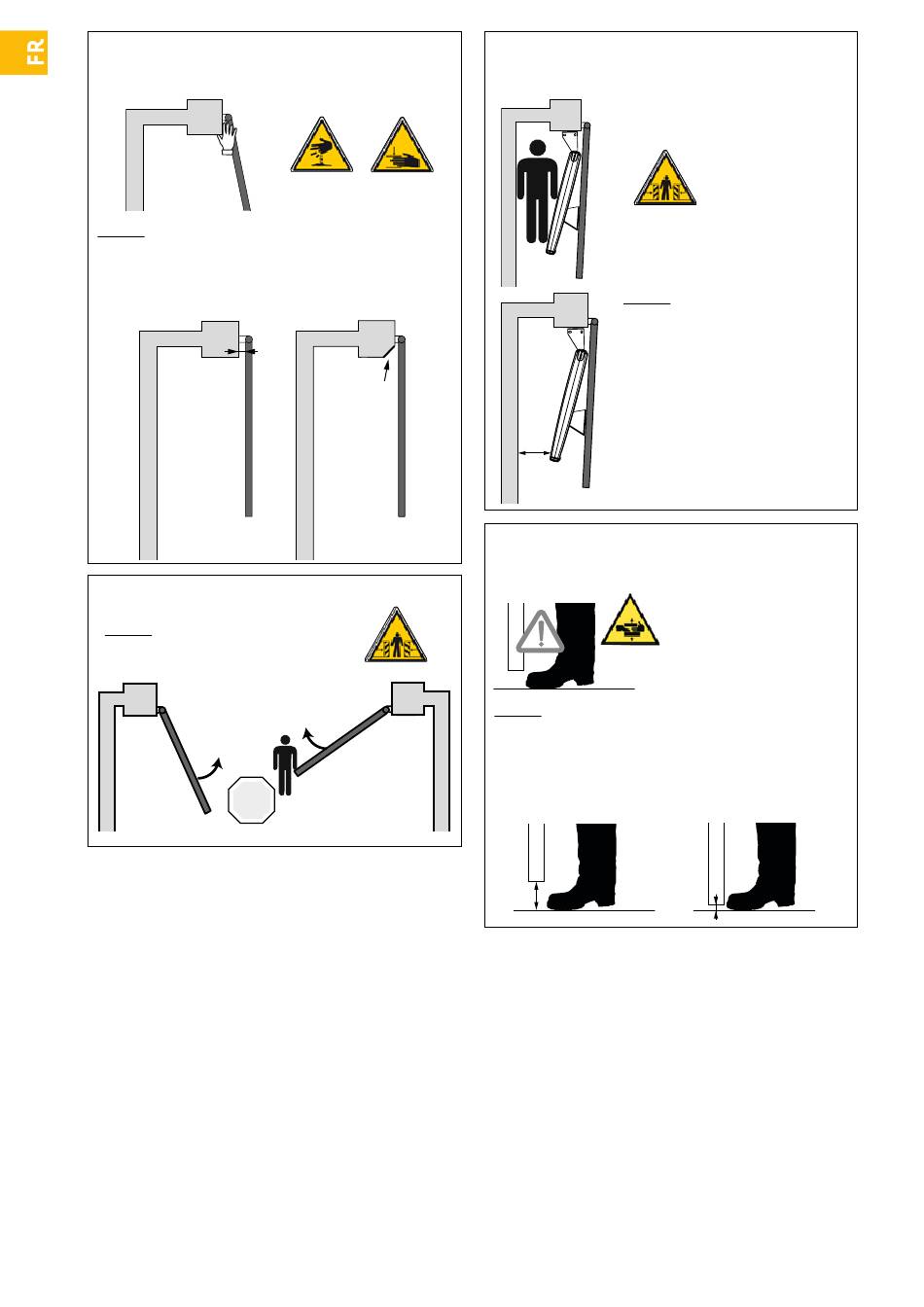

ZONE 2
Risques d'écrasement et de cisaillement des mains
Solution :
Si une zone de cisaillement existe sur l'installation :
- laisser une distance de 10 cm minimum entre le vantail et le
pilier/mur
- entailler le coin du pilier sans le fragiliser.
10 cm mini
ZONE 3
Risque de choc
Solution :
Détection d'obstacle intrinsèque au moteur
FR - Manuel d'installation et d'utilisation EXAVIA - SOMFY
5
10 cm mini
Entaille du
Entaille
du pilier
pilier
STOP
ZONE 4
Risque d'emprisonnement et d'écrasement
Entaille
du pilier
50 cm
mini
Solution :
Détection d'obstacle intrinsèque au
moteur
Si une zone d'emprisonnement existe
entre les vantaux et les parties fixes
environnantes, laisser une distance de
50 cm minimum entre les vantaux et
les parties fixes.
50 cm
mini
ZONE 5
Risque d'entraînement des pieds
12 cm
min.
Solution :
Si une zone dangereuse pour les pieds existe entre le bas des
vantaux et le sol, laisser une distance de 12 cm minimum ou 5
mm maximum entre le bas des vantaux et le sol.
12 cm
min.
Entaille du
pilier
5 mm
max.
5 mm
max.
