1
Installation
1.2 Cas particulier

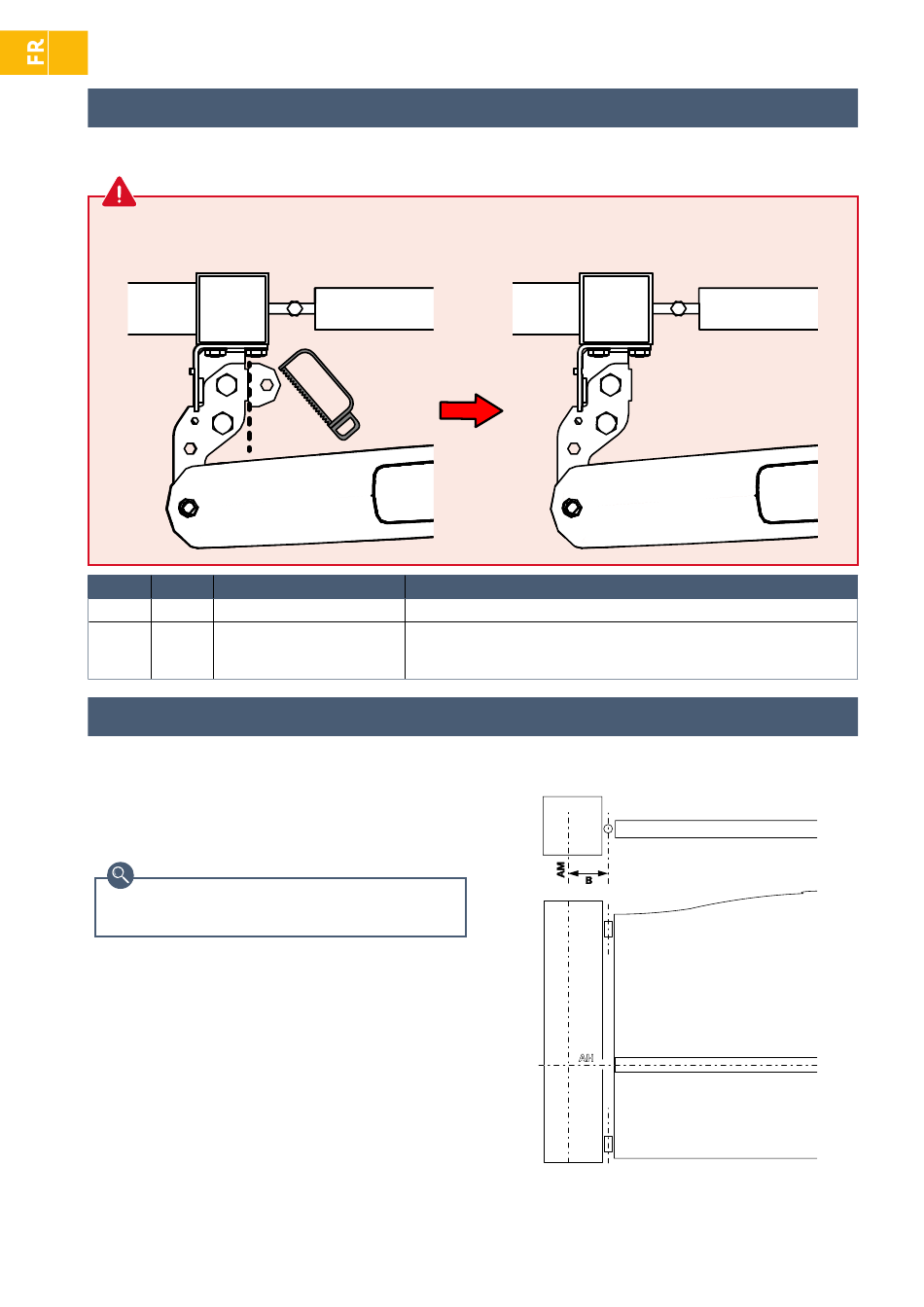

▶ Installation sur pilier entre 7 et 10 cm de large
PREREQUIS
- Les butées d'ouvertures intégrées ne pourront pas être utilisées : il est obligatoire d'installer des butées d'ouverture fixées au sol.
- Couper la patte pilier et protéger la partie coupée avec un produit antirouille.
A
B
10 cm
3,5 cm
3,5 cm
10 cm
1.3 Fixation des pattes pilier
▶ Tracer les axes AM et AH
1.
Reporter la cote B obtenue précédemment et tracer un axe vertical AM
sur le pilier.
2.
Tracer l'axe horizontal AH sur le pilier à mi-hauteur du renfort.
Auto-contrôle avant l'étape suivante
Avez-vous bien tracé les axes AM et AH ?
FR - Manuel d'installation et d'utilisation EXAVIA - SOMFY
13
Angle max d'ouverture
90
100
Commentaires
Configuration conseillée
Configuration possible mais elle peut entraîner :
• Des risque de secousses lors de la fermeture du portail.
• Une mauvaise tenue à l'ouverture.
AH
